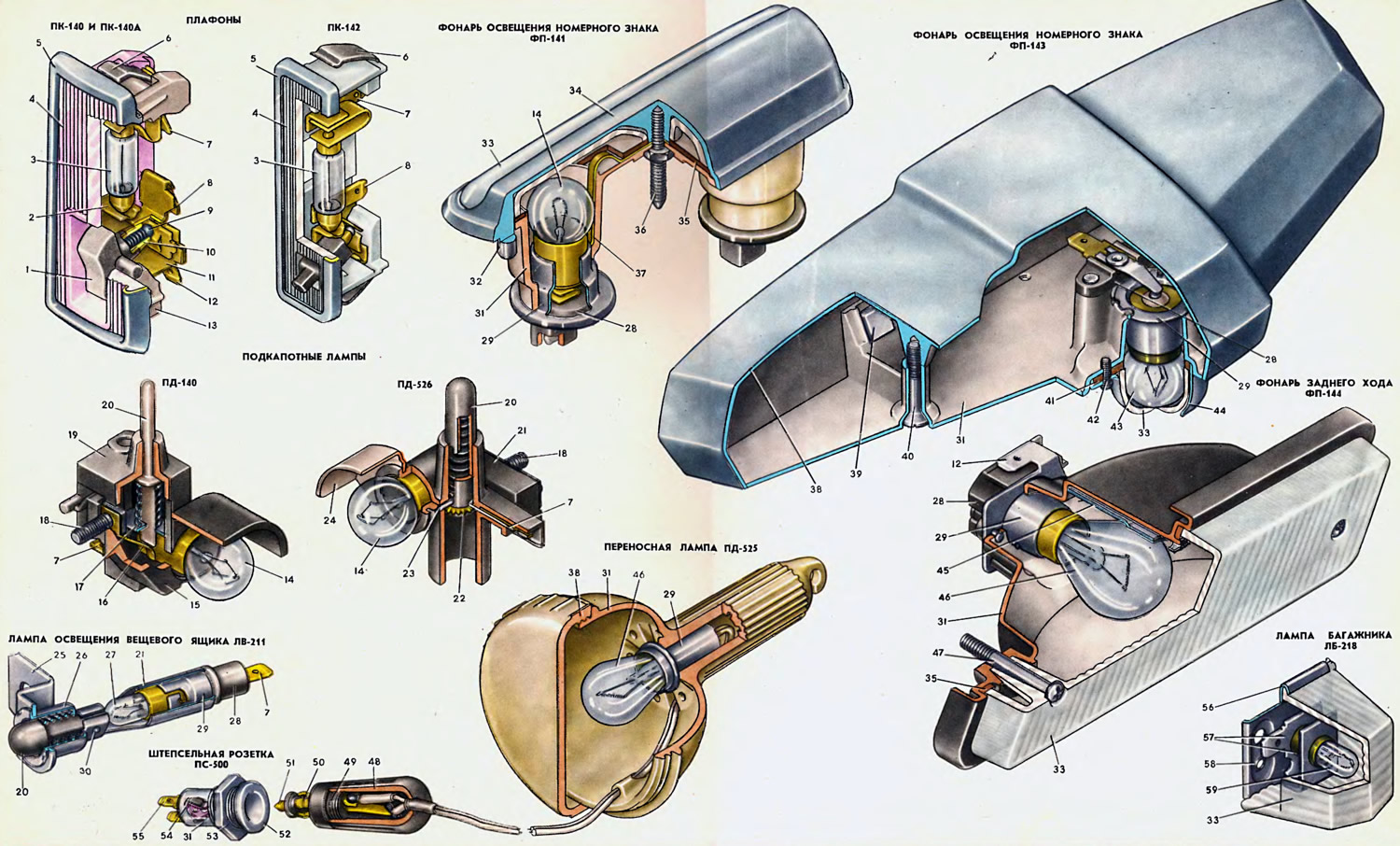

1. Рукоятка выключателя плафона. 2. Нижний пружинный контакт крепления лампы. 3. Лампа АС12-5. 4. Корпус плафона. 5. Облицовочный ободок. 6. Пружинный держатель плафона. 7. Штекер для подвода напряжения. 8. Штекер для соединения с выключателем в стойках дверей. 9. Шариковый фиксатор выключателя. 10. Контактная втулка. 11. Основание выключателя. 12. Штекер для соединения с массой. 13. Крышка корпуса. 14. Лампа А12-5. 15. Нижняя часть корпуса. 16. Подвижный контакт. 17. Опорная шайба пружины. 18. Болт крепления лампы. 19. Верхняя часть корпуса. 20. Кнопка. 21. Корпус лампы. 22. Контактная шайба. 23. Опорный штифт пружины. 24. Экран. 25. Кронштейн крепления лампы. 26. Направляющая кнопки. 27. Лампочка АМН12-3. 28. Держатель штекера и контакта. 29. Патрон лампочки. 30. Заклепка. 31. Корпус. 32. Установочный выступ облицовки. 33. Рассеиватель. 34. Облицовка. 35. Прокладка. 36. Шпилька крепления фонаря и облицовки к корпусу. 37. Контактная перемычка массы. 38. Крышка. 39. Головка болта крепления фонаря. 40. Винт крепления крышки фонаря. 41. Прокладка. 42. Винт крепления крышки экрана. 43. Лампа А12-5. 44. Крышка-экран. 45. Тепловой экран. 46. Лампа А12-21-3. 47. Винт крепления фонаря и рассеивателя. 48. Рукоятка штепселя. 49. Корпус штепселя. 50. Контакт массы. 51. Центральный контакт. 52. Обойма корпуса. 53. Гайка крепления розетки. 54. Контактная пластина с пружиной. 55. Штекеры для подвода напряжения. 56. Основание. 57. Патрон лампы со штекером. 58. Отверстие для крепления основания 59. Лампочка А12-4.
Плафоны
Для освещения салона на автомобилях ВАЗ-2101 и ВАЗ-2102 в стойках дверей устанавливается два плафона ПК-140, а на ВАЗ-2103 — два плафона ПК-140А. На автомобилях ВАЗ-2102 дополнительно в задней верхней части салона устанавливается плафон ПК-142. Плафоны удерживаются в гнездах двумя пружинами 6. Плафоны ПК-140 и ПК-140А различаются только тем, что у ПК-140А имеется хромированный ободок 5. В плафонах устанавливается лампа АС12-5.
Плафон ПК-140 имеет корпус 4 из прозрачной пластмассы и пластмассовую крышку 13. Между корпусом и крышкой зажаты пружины 6 крепления плафона, штекеры 7, 8, 12 и контакты крепления лампы. Напряжение подводится к штекеру 7. Штекер 12 соединяется непосредственно с массой, а штекер 8 — через выключатели в стойках дверей. При открывании дверей эти выключатели замыкают штекер 8 на массу и лампа загорается.
Плафон ПК-142 отличается меньшими размерами, формой выключателя 1 и тем, что у него нет крышки 13 и все штекеры, пружины и контакты приклепаны к корпусу 4.
Подкапотные лампы
На автомобилях ВАЗ-2101 и ВАЗ-2102 устанавливается лампа типа ПД-140, а на ВАЗ-2103 —типа ПД-526.
Пластмассовый корпус подкапотной лампы ПД-140 состоит из двух частей: верхней 19 и нижней 15. В корпусе установлено два пружинных контакта: неподвижный, соединенный со штекером 7, и подвижный 16, соединенный с болтом 18. Контакт 16 прижимается к цоколю лампы, замыкая его с массой автомобиля. При нажатой кнопке 20 (когда капот опущен) контакт 16 отжимается кнопкой от цоколя лампы и лампа выключается. Нижняя часть пружины кнопки упирается в шайбу 17, зажатую между верхней и нижней частью корпуса.
Лампа ПД-526 имеет цельный пластмассовый корпус 21, на фланец которого надевается пластмассовый экран 24. На болт 18, головка которого залита в корпусе, надевается пружинный контакт, соединяющий центральный контакт лампы 14 с массой автомобиля. Внутри кнопки находится возвратная пружина, нижней частью опирающаяся на штифт 23, запрессованный в корпус. На нижней части кнопки установлена контактная шайба 22, замыкающая штекер 7 с цоколем лампы.
Лампа освещения вещевого ящика
Тип лампы ЛВ-211. Она устанавливается на всех автомобилях «Жигули» в левой верхней части вещевого ящика и крепится винтом к панели приборов (у ВАЗ-2101 и ВАЗ-2102) или к кронштейну, приклепанному к панели приборов (у ВАЗ-2103).
Лампа имеет кронштейн 25 крепления, к которому приварена направляющая 26 кнопки 20. К концу пластмассовой кнопки 20 приклепан корпус 21, в который вставляется патрон 29 с миниатюрной лампочкой АМН12-3.
Напряжение к лампочке подводится через штекер 7, а ее цоколь через патрон 29, корпус 21 и направляющую 26 замыкается на массовый провод, наконечник которого зажимается винтом крепления лампы. Закрытая крышка вещевого ящика, надавливая на кнопку, отжимает корпус 21 от направляющей 26, разрывает цепь соединения с массой и лампочка гаснет.
Фонари освещения номерного знака
Для освещения номерного знака на автомобилях ВАЗ-2101 и ВАЗ-2103 применяется фонарь типа ФП-141, а на автомобилях ВАЗ-2102 — типа ФП-143.
Фонарь ФП-141 устанавливается на бампере и крепится шпилькой 36. Кроме того, у облицовки фонаря имеются два установочных цилиндрических выступа 32, которые входят в соответствующие отверстия бампера. Под фонарь устанавливается пластмассовая прокладка. Корпус фонаря изготовлен из пластмассы и имеет две горловины, в которые вставляются патроны 29 с лампами А12-5. В патроне лампы завальцован пластмассовый держатель 28 штекера и пружинного контакта.
Сверху корпус фонаря ФП-141 закрывается пластмассовым прозрачным бесцветным рассеивателем 33 и металлической хромированной облицовкой. Облицовка, рассеиватель и корпус фонаря стягиваются шпилькой 36. Между рассеивателем и корпусом устанавливается резиновая прокладка 35. Патроны ламп соединяются между собой и через шпильку 36 с массой латунной контактной перемычкой 37.
Фонарь ФП-143 устанавливается на задней двери автомобиля ВАЗ-2102 и крепится к ней двумя болтами. Под фонарь устанавливается пластмассовая прокладка. Корпус 31 фонаря отлит из цинкового сплава и закрыт сверху пластмассовой металлизированной или металлической хромированной крышкой 38. Крышка крепится к корпусу двумя винтами 40. В средней части корпуса имеется гнездо для одной лампы А12-5, к которому приклепан пластмассовый держатель штекера и пружинного контакта и в котором закреплен патрон 29 лампы. Снизу гнездо закрывается крышкой — экраном 44 и пластмассовым бесцветным прозрачным рассеивателем 33. Между рассеивателем и корпусом устанавливается резиновая прокладка 41. Крышка-экран создает узкий пучок света, направленный на номерной знак.
Фонарь заднего хода
Фонарь заднего хода ФП-144 включается автоматически при включении заднего хода в коробке передач, если включено наружное освещение. Фонарь применяется только на автомобилях ВАЗ-2103 и крепится двумя винтами 47 к наружной панели задка автомобиля под бампером, причем винты вворачиваются в пластмассовые пластинки, которые надеваются на кромки гнезда для фонаря. В фонаре используется лампа А12-21-3.
Корпус 31 фонаря — пластмассовый, с металлизацией всех поверхностей или только внутренней отражающей. В нижней части корпуса имеются два отверстия для вентиляции.
Над Лампой устанавливается металлический тепловой экран 45. К корпусу приклепан патрон 29 лампы и пластмассовый держатель 28 штекеров и контакта. Рассеиватель 33 притягивается к корпусу 31 двумя винтами 47 крепления фонаря. Между рассеивателем и корпусом устанавливается резиновая прокладка 35.
Переносная лампа
На всех автомобилях «Жигули» применяется переносная лампа типа ПД-525. Она имеет пластмассовый корпус 31, в котором запрессован патрон для установки лампы А12-21-3.
К патрону присоединяется двужильный провод длиной 5 м. На конце провод снабжен штепселем. В пластмассовом корпусе 49 штепселя закреплены контактные пластины с центральным контактом 51 и наружным пружинным контактом 50 массы.
Штепсельная розетка
На всех автомобилях «Жигули» устанавливается розетка типа ПС-500. Она предназначена для подключения переносной лампы и крепится гайкой 53 к кронштейну педалей сцепления и тормоза справа от вала рулевого управления. Розетка имеет пластмассовый корпус 31 с металлической обоймой 52, которая соединяется с массой автомобиля. К корпусу приклепаны штекеры 55 и контактная пластина 54 с пружиной.
Лампа багажника
Для освещения багажника на автомобилях ВАЗ-2101 и ВАЗ-2103 устанавливается лампа типа ЛБ-218. Она крепится винтом к полке задка автомобиля, причем винт вворачивается со стороны салона в отверстие 58 основания 56.
Внутри рассеивателя находится патрон 57 с штекером, к которому подводится напряжение. В патрон вставляется лампочка А12-4. Центральный контакт лампочки упирается в основание 56.
