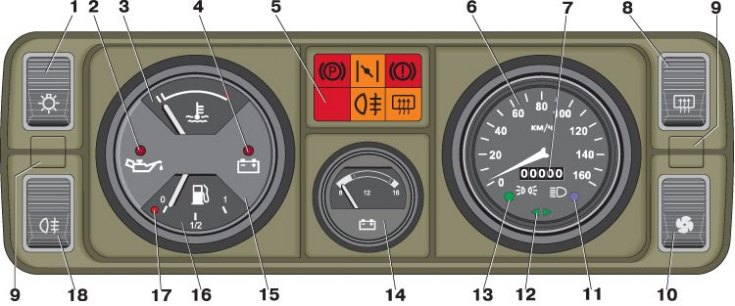

Щиток приборов
- 1 – переключатель наружного освещения. Нажатием на плечо клавиши до первого фиксированного положения включаются габаритные огни, а до второго фиксированного положения дополнительно фары. В вариантном исполнении устанавливается выключатель;
- 2 – контрольная лампа недостаточного давления масла в системе смазки двигателя (см. подраздел 3.2.3);
- 3 – указатель температуры жидкости в системе охлаждения двигателя. Переход стрелки в красную зону шкалы указывает на перегрев двигателя;
- 4 – контрольная лампа заряда аккумуляторной батареи (см. подраздел 3.2.3);
- 5 – блок контрольных ламп;
- 6 – спидометр;
- 7 – суммирующий счетчик пройденного пути;
- 8 – выключатель обогрева заднего стекла. Обогрев заднего стекла включается нажатием на плечо клавиши при включенном зажигании;
- 9 – заглушки винтов крепления щитка приборов;
- 10 – трехпозиционный переключатель электровентилятора отопителя. При нажатии на плечо клавиши до первого фиксированного положения включается малая скорость электровентилятора, а при нажатии до упора – высокая скорость;
- 11 – контрольная лампа включения дальнего света (см. подраздел 3.2.3);
- 12 – контрольная лампа включения указателей поворота (см. подраздел 3.2.3);
- 13 – контрольная лампа включения габаритных огней (см. подраздел 3.2.3);
- 14 – вольтметр. При включенном зажигании и неработающем двигателе вольтметр показывает напряжение на клеммах аккумуляторной батареи, а при работающем двигателе – напряжение, выдаваемое генератором. Стрелка прибора при работающем двигателе в красной зоне шкалы указывает на разряд аккумуляторной батареи в следствие слабого натяжения ремня вентилятора или неисправности самого генератора, а в белой зоне шкалы – на неустановившийся режим заряда-разряда. Стрелка прибора в зеленой зоне указывает на нормальное напряжение, а переход ее в красную зону в конце шкалы указывает на перезаряд аккумуляторной батареи вследствие неисправности генератора;
- 15 – комбинация приборов;
- 16 – указатель уровня топлива;
- 17 – контрольная лампа резерва топлива. Загорается оранжевым светом, если в топливном баке осталось менее 4–6,5 л бензина;
- 18 – выключатель задних противотуманных огней. Включаются огни в условиях ограниченной видимости (туман, снег, ливень и т.п.) при включенном свете фар нажатием на плечо клавиши
В вариантном исполнении на автомобиль устанавливается комбинация приборов, показанная на рисунке.

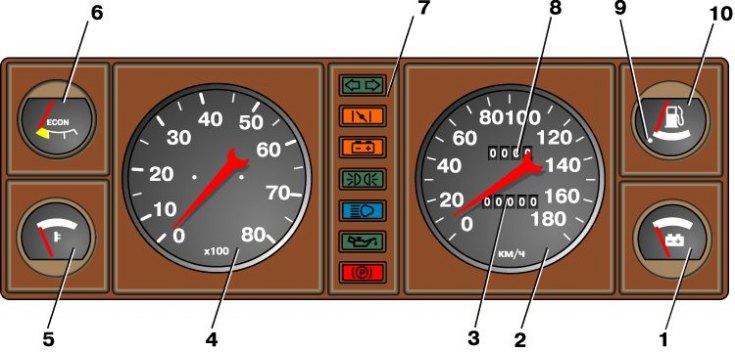

Комбинация приборов
- 1 – вольтметр (см. поз. 14 рис. Щиток приборов);
- 2 – спидометр;
- 3 – суммирующий счетчик пройденного пути;
- 4 – тахометр. Прибор электронного типа, указывает частоту вращения коленчатого вала двигателя. Желтая зона шкалы обозначает режим работы двигателя с высокой частотой вращения коленчатого вала, красная зона шкалы – опасные для двигателя режимы;
- 5 – указатель температуры жидкости в системе охлаждения двигателя. Стрелка в зеленой зоне шкалы указывает на нормальную температуру охлаждающей жидкости. Переход стрелки в красную зону шкалы указывает на перегрев двигателя;
- 6 – эконометр. Прибор помогающий водителю при загородном движении подобрать частотой вращения коленчатого вала двигателя, а также соответствующей передачей в коробке передач наиболее экономичный с точки зрения расхода топлива режим движения. При экономичном режиме движения стрелка прибора находится в зеленой зоне шкалы;
- 7 – блок контрольных ламп;
- 8 – суточный счетчик пройденного пути;
- 9 – контрольная лампа резерва топлива (см. поз. 17 рис. Щиток приборов);
- 10 – указатель уровня топлива
