Проверка зазора между упором рейки и гайкой

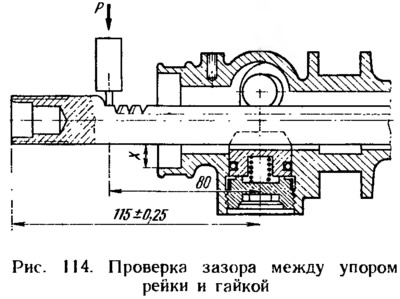

Закрепляют жестко картер рулевого механизма и устанавливают рейку в среднее положение, которое определяется размером (115±0,25) мм (рис. 114) от оси шестерни до торца рейки. При помощи специального приспособления нагружают рейку силой Р = 500±20Н, располагая пуансон приспособления на горизонтальном участке рейки (место перехода цилиндрической части в зубья). Максимально допустимое перемещение рейки X на плече 80 мм не должно превышать 0,6 мм (ориентировочно, до набора статистических данных).
