Система смазки двигателя — описание конструкции

            0

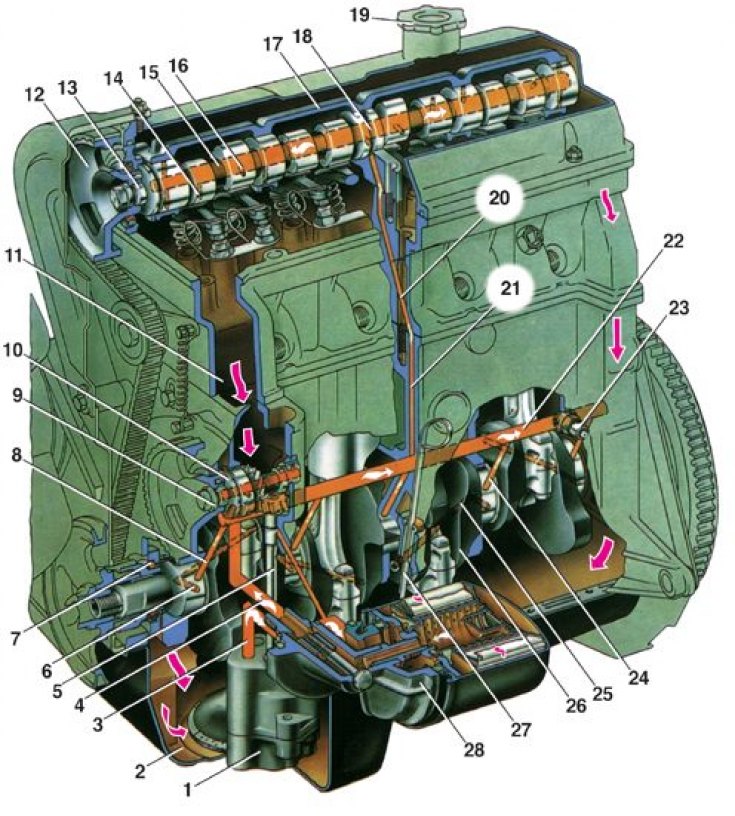

Устройство системы смазки





1 – масляный насос; 2 – масляный картер; 3 – канал подачи масла от насоса к фильтру; 4 – горизонтальный канал в блоке цилиндров для подачи масла от фильтра в масляную магистраль; 5 – канал в блоке цилиндров для подачи масла к шестерне привода масляного насоса и распределителя зажигания; 6 – канал в шейке коленчатого вала; 7 – сальник коленчатого вала; 8 – канал подачи масла от масляной магистрали к коренному подшипнику и к валику привода масляного насоса и распрвделителя зажигания; 9 – втулка шестерни привода масляного насоса и распределителя зажигания; 10 – валик привода масляного насоса и распределителя зажигания; 11 – канал для стока масла в картер двигателя; 12 – шкив распределительного вала; 13 – сальник распределительного вала; 14 – канал в кулачке распределительного вала; 15 – магистральный канал в распределительном вале; 16 – канал в опорной шейке распределительного вала; 17 – корпус подшипников распределительного вала; 18 – кольцевая выточка на средней опорной шейке; 19 – крышка маслоналивной горловины; 20 – наклонный канал в головке цилиндров для подачи масла к газораспределительному механизму; 21 – вертикальный канал в блоке цилиндров; 22 – масляная магистраль; 23 – датчик контрольной лампы давления масла; 24 – канал подачи масла к коренному подшипнику; 25 – канал подачи масла от коренного подшипника к шатунному; 26 – коленчатый вал; 27 – указатель уровня масла; 28 – масляный фильтр



Система смазки комбинированная. Под давлением смазываются коренные и шатунные подшипники, опоры и кулачки распределительного вала, подшипники валика 10 и шестерня привода масляного насоса 1 и распределителя зажигания.

Маслом, вытекающим из зазоров и разбрызгиваемым движущимися деталями, смазываются стенки цилиндров, поршни с поршневыми кольцами, поршневые пальцы в бобышках поршня, цепь привода распределительного вала, опоры рычагов привода клапанов, а также стержни клапанов в их направляющих втулках.

При падении давления масла ниже допустимого загорается контрольная лампа недостаточного давления масла.

Масляный насос 1 – шестеренчатого типа, с редукционным клапаном, установлен внутри картера и крепится к блоку цилиндров двумя болтами.

Масляный фильтр 28 – полнопоточный, неразборный, с перепускным и противодренажным клапанами.
