Схема системы холостого хода карбюратора

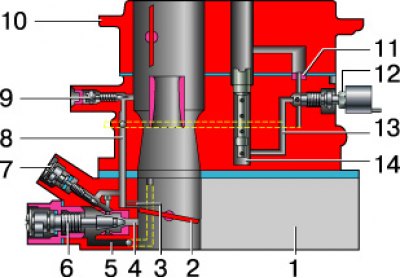

1 – корпус дроссельных заслонок; 2 – дроссельная заслонка первой камеры; 3 – отверстия переходных режимов; 4 – отверстие, регулируемое винтом количества смеси; 5 – канал подвода воздуха; 6 – регулировочный винт количества смеси; 7 – регулировочный винт состава (качества) смеси; 8 – эмульсионный канал системы холостого хода; 9 – регулировочный винт добавочного воздуха*; 10 – крышка корпуса карбюратора; 11 – воздушный жиклер системы холостого хода; 12 – корпус топливного жиклера холостого хода с запорным клапаном; 13 – топливный канал системы холостого хода; 14 – эмульсионный колодец.
* Устанавливается на части карбюраторов.
Систему холостого хода регулируем с целью обеспечить устойчивые обороты двигателя на холостом ходу с минимальным содержанием оксида углерода (СО) и углеводородов (СН) в отработавших газах. Данную операцию рекомендуем проводить на пунктах регулировки «СО-СН».
Для регулировки холостого хода карбюратор имеет винт количества, уменьшающий или увеличивающий количество смеси, поступающей в двигатель, и винт качества, определяющий состав смеси (см. Описание конструкции).
На заводе на эти винты напрессованы ограничительные пластмассовые втулки.

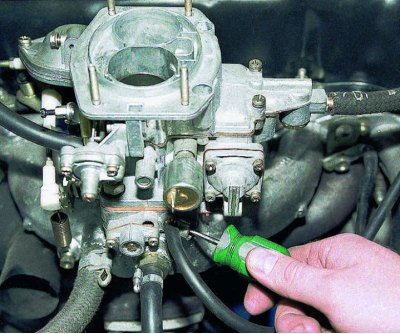

Они не позволяют нарушать заводские регулировки. Винт количества смеси с ограничительной втулкой можно повернуть не более чем на 90°, а качества – на 50°, что позволяет, не имея газоанализатора, только подстроить частоту вращения на холостом ходу. Если со втулками отрегулировать холостой ход не удается, отверткой ломаем их и повторяем операцию.
Регулировку проводим с использованием газоанализатора на прогретом до рабочей температуры двигателе с отрегулированными зажиганием и зазорами в приводе клапанов (см. соответствующие разделы), при полностью открытой воздушной заслонке.

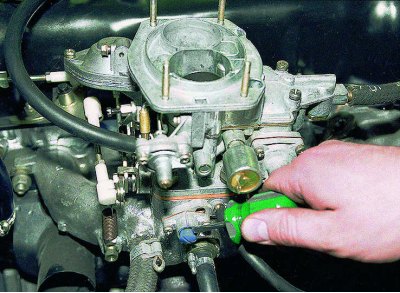

Винтом количества установите по тахометру частоту вращения коленчатого вала 820–900 мин⁻¹.
Текст скопирован с онлайн-портала (vazbook)
Винтом качества добейтесь концентрации CO в отработавших газах в пределах 0,5–1,2% при данном положении винта количества.
Винтом количества восстановите частоту вращения коленчатого вала до 820–900 мин⁻¹. При необходимости винтом качества восстановите концентрацию CO 0,5–1,2%.
