Внимание! Цепи генератора, зажигания, пуска двигателя (аккумулятор, стартер и т.д.), реле включения фар и реле центральной блокировки дверей не защищены предохранителями.
Внимание! В зависимости от года выпуска на автомобиле может быть установлен один из двух блоков. Блоки разных лет выпуска имеют предохранители разных типов.
Внимание! Всегда имейте с собой комплект запасных предохранителей.
Внимание! Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока. Это приведет к выходу из строя электрических приборов автомобиля.

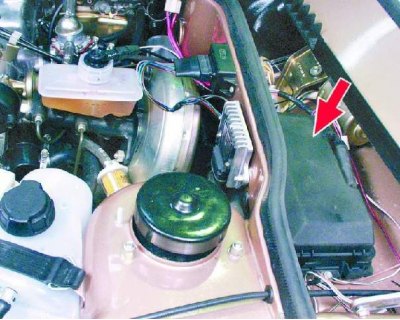

1. Большинство электрических цепей вашего автомобиля защищены плавкими предохранителями. Блок предохранителей установлен в задней части моторного отсека со стороны водителя. На внутренней стороне крышки блока нанесены номера предохранителей и сила тока в амперах.

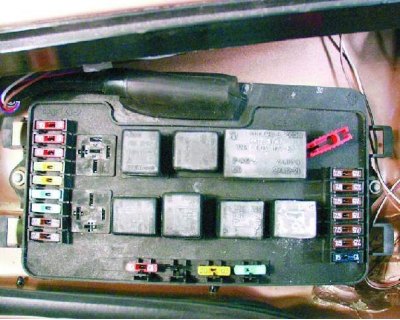

2. Новый блок предохранителей. Номера предохранителей, приборы защищаемых ими цепей, а также сила тока приведены в таблице.

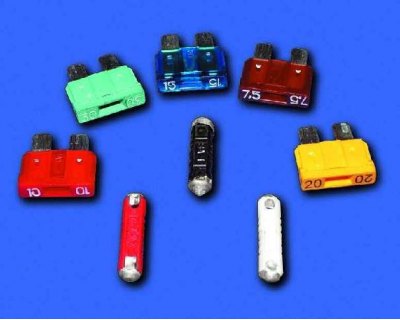

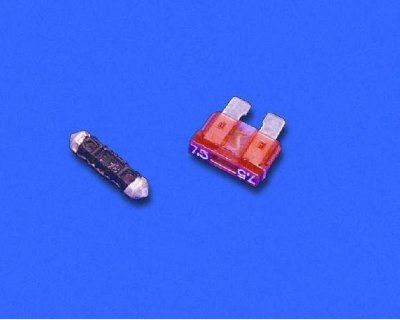

Каждому из блоков подходят только свои предохранители.
Величина силы тока в амперах, на которую рассчитаны предохранители, указана на корпусе предохранителя.

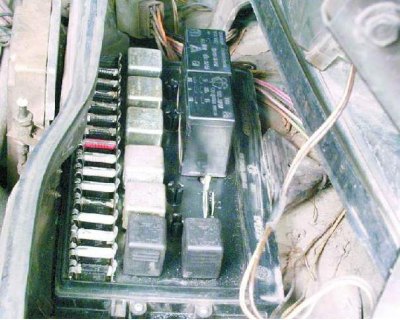

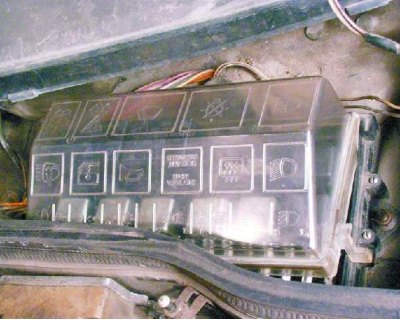

3. Блок предохранителей раннего выпуска.
4. Номера предохранителей ранних лет выпуска, приборы защищаемых ими цепей, а также сила тока приведены в таблице.

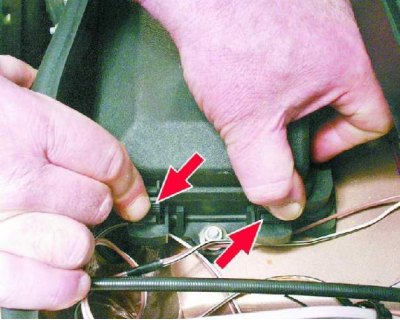

5. Нажмите на защелки с обеих сторон крышки и снимите ее.

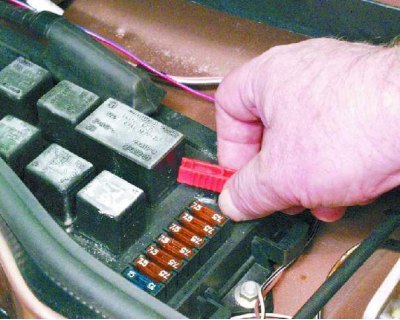

6. Для извлечения предохранителей из блока используйте пинцет, который закреплен в блоке.

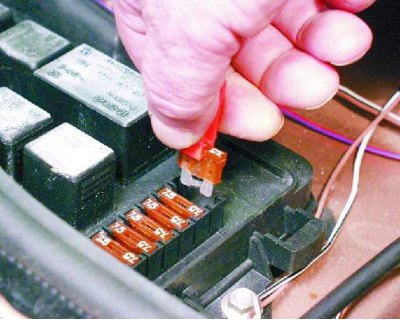

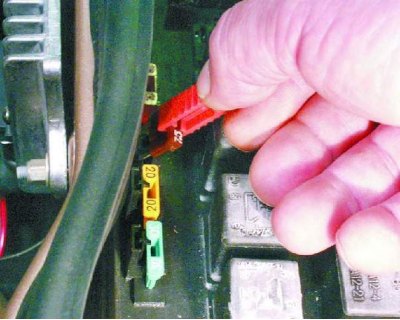

7. Захватите пинцетом предохранитель и выньте его.

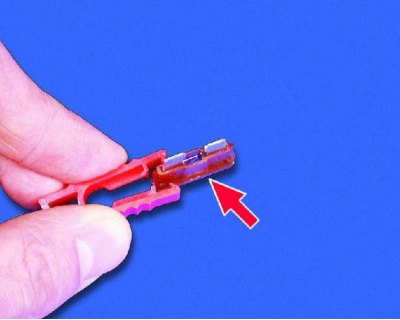

8. Вышедший из строя предохранитель. Нить предохранителя перегорела.

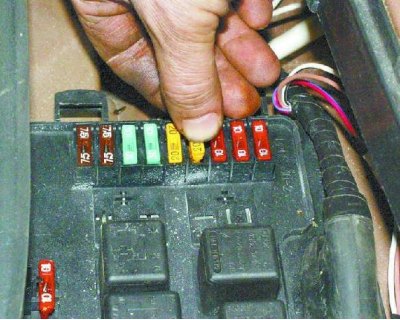

9. В передней части блока установлены запасные предохранители.
10. Чтобы установить предохранитель, вставьте его в разъем гнезда и нажмите до фиксации.

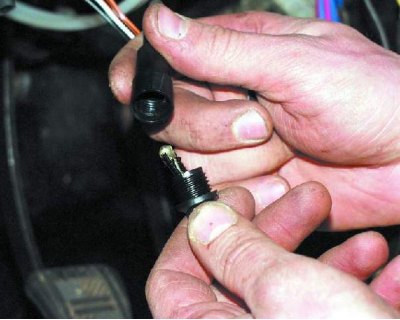

11. С левой стороны под панелью приборов на проводах установлен дополнительный предохранитель на 8 А, защищающий цепь задних противотуманных фонарей.
| № пр-ля | Сила тока, А | Приборы защищаемой цепи |
| F9 | 7,5 | Правая противотуманная фара |
| F8 | 7,5 | Левая противотуманная фара |
| F1 | 10 | Электродвигатели фароочистителей (в момент включения) |
| F7 | 30 | Электродвигатели фароочистителей (в режиме работы) |
| F16 | 15 | Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота) |
| F16 | 15 | Контрольная лампа аварийного давления масла |
| F3 | 10 | Задние фонари (лампы сигнала торможения) |
| F6 | 30 | Электродвигатель стеклоподъемников, реле включения электростеклоподъемников |
| F10 | 7,5 | Фонари освещения номерного знака |
| F5 | 20 | Электродвигатель вентилятора охлаждения радиатора и реле его включения (контакты) |
| F11 | 7,5 | Правая фара (габаритный свет) Правый задний фонарь (габаритный свет) |
| F2 | 10 | Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации) |
| F4 | 20 | Нагревательный элемент обогрева заднего стекла |
| F15 | 7,5 | Правая фара (дальний свет) |
| F14 | 7,5 | Левая фара (дальний свет) |
| F13 | 7,5 | Левая фара (ближний свет) |
| F12 | 7,5 | Правая фара (ближний свет) |
| 1 | 8 | Резервный |
| 2 | 8 | Резервный |
| 3 | 8 | Электродвигатели фароочистителей в момент включения) |
| 4 | 16 | Электродвигатели фароочистителей (в режиме работы) |
| 5 | 8 | Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота) |
| 6 | 8 | Задние фонари (лампы сигнала торможения) |
| 7 | 8 | Фонари освещения номерного знака |
| 8 | 16 | Электродвигатель вентилятора охлаждения радиатора и реле его включения (контакты) |
| 9 | 8 | Левая фара (габаритный свет) |
| 10 | 8 | Правая фара (габаритный свет) |
| 11 | 8 | Указатели поворота, реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации) |
| 12 | 16 | Нагревательный элемент обогрева заднего стекла |
| 13 | 8 | Правая фара (дальний свет) |
| 14 | 8 | Левая фара (дальний свет) |
| 15 | 8 | Левая фара (ближний свет) |
| 16 | 8 | Правая фара (ближний свет) |
