Коробка передач (вид справа): 1 - кронштейн троса привода сцепления; 2 - указатель (щуп) уровня масла; 3 - картер сцеsпления; 4 - вилка выключения сцепления; 5 - первичный вал; 6 - подшипник выключения сцепления; 7 - сальник вала привода колес; 8 - защитный чехол штока механизма переключения передач; 9 - задняя опора силового агрегата; 10 - привод спидометра

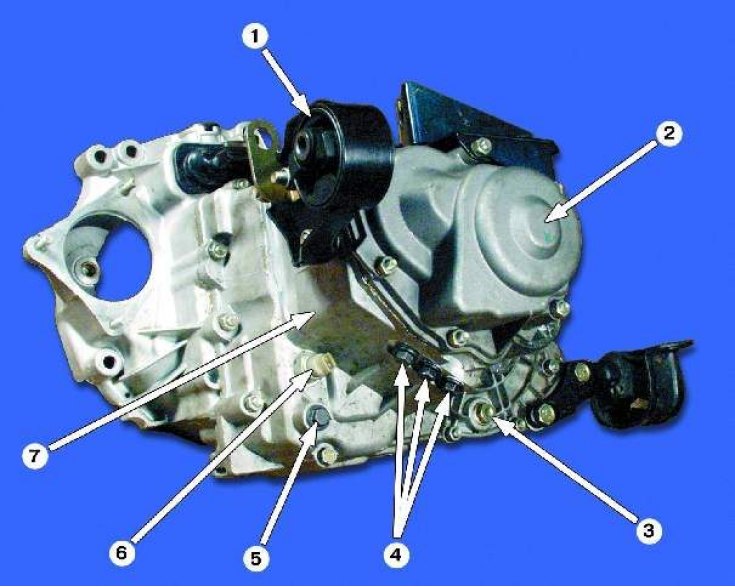

Коробка передач (вид слева): 1 - левая опора силового агрегата; 2 - задняя крышка картера коробки передач; 3 - сливная пробка; 4 - пробки фиксаторов передач; 5 - пробка фиксатора передачи заднего хода; 6 - выключатель света заднего хода; 7 - картер коробки передач
Детали пятой передачи: 1 - задняя крышка картера коробки передач; 2 - шток вилки включения пятой передачи; 3 - вилка включения пятой передачи; 4 - вторичный вал; 5 - ведущая шестерня пятой передачи; 6 - ведомая шестерня пятой передачи; 7 - картер коробки передач; 8 - синхронизатор пятой передачи; 9 - первичный вал
Основные узлы и детали коробки передач и дифференциала: 1 - первичный вал; 2 - вторичный вал; 3 - шток вилки переключения третьей и четвертой передач; 4 - вилка переключения третьей и четвертой передач; 5 - дифференциал; 6 - вилка переключения первой и второй передач; 7 - шток вилки переключения первой и второй передач; 8 - шток переключения передач; 9 - шток вилки переключения пятой передачи; 10 - механизм переключения передач; 11 - промежуточная шестерня заднего хода; 12 - картер сцепления
Коробка передач (вид снизу): 1 - коробка передач; 2 - задняя опора силового агрегата; 3 - маслосливная пробка; 4 - тяга привода переключения передач; 5 - двигатель; 6 - внутренние ШРУСы; 7 - выключатель света заднего хода; 8 - левая опора силового агрегата; 9 - растяжка
