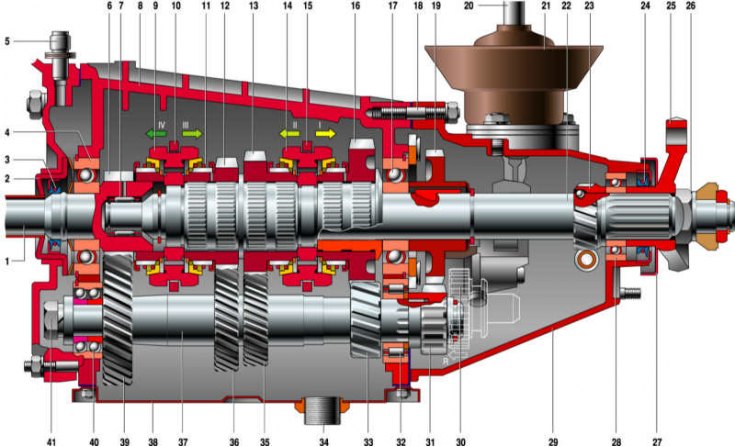

Четырехступенчатая коробка передач (продольный разрез)
1 – первичный вал; 2 – крышка подшипника; 3 – манжета первичного вала; 4 – подшипник первичного вала; 5 – сапун; 6 – ведущая шестерня привода промежуточного вала; 7 – роликовый подшипник переднего конца вторичного вала; 8 – картер; 9, 14 – скользящие муфты синхронизаторов III–IV и I–II передач; 10, 15 – вилки включения; 11 – пружина синхронизатора; 12, 13, 16, 19 – ведомые шестерни соответственно III, II, I передач и заднего хода; 17 – промежуточный подшипник вторичного вала; 18 – шпилька соединения картера и задней крышки; 20 – рычаг переключения; 21 – уплотнитель; 22 – вторичный вал; 23 – шестерня привода спидометра; 24 – манжета вторичного вала; 25 – фланец эластичной муфты; 26 – гайка; 27 – грязеотражатель; 28 – задний подшипник вторичного вала; 29 – задняя крышка картера; 30 – промежуточная шестерня заднего хода; 31 – шестерня заднего хода промежуточного вала; 32 – задний подшипник промежуточного вала; 33, 35, 36 – ведущие шестерни соответственно I, II и III передач; 34 – сливная пробка; 37 – промежуточный вал; 38 – нижняя крышка картера; 39 – ведомая шестерня привода промежуточного вала; 40 – передний подшипник промежуточного вала; 41 – болт.

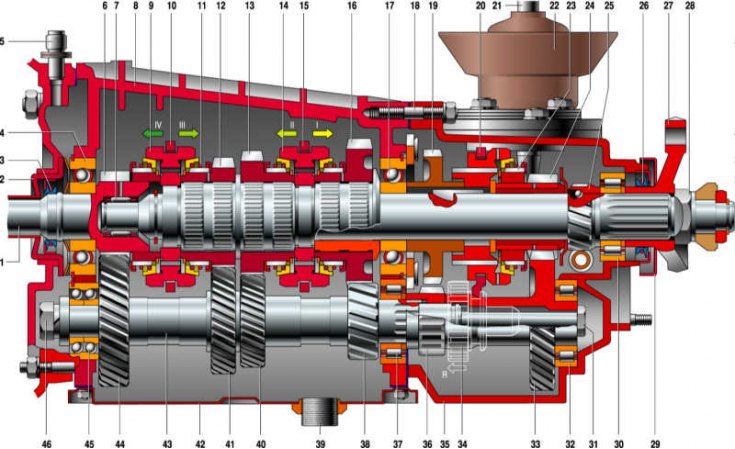

Пятиступенчатая коробка передач (продольный разрез)
1 – первичный вал; 2 – крышка подшипника; 3 – манжета первичного вала; 4 – подшипник первичного вала; 5 – сапун; 6 – ведущая шестерня привода промежуточного вала; 7 – роликовый подшипник переднего конца вторичного вала; 8 – картер; 9, 14 – скользящие муфты синхронизаторов III–IV и I–II передач; 10, 15 – вилки включения; 11 – пружина синхронизатора; 12, 13, 16, 19 – ведомые шестерни соответственно III, II, I передач и заднего хода; 17 – промежуточный подшипник вторичного вала; 18 – шпилька соединения картера и задней крышки; 20 – вилка включения V передачи; 21 – рычаг переключения; 22 – уплотнитель; 23 – муфта V передачи; 24 – ведомая шестерня V передачи; 25 – шестерня привода спидометра; 26 – манжета вторичного вала; 27 – фланец эластичной муфты; 28 – гайка; 29 – грязеотражатель; 30 – задний подшипник вторичного вала; 31 – болт; 32 – задний подшипник промежуточного вала; 33 – ведущая шестерня V передачи; 34 – промежуточная шестерня заднего хода; 35 – задняя крышка картера; 36, 38, 40, 41 – ведущие шестерни соответственно заднего хода, I, II и III передач; 37 – средний подшипник промежуточного вала; 39 – маслосливная пробка; 42 – нижняя крышка картера; 43 – промежуточный вал; 44 – ведомая шестерня привода промежуточного вала; 45 – передний подшипник промежуточного вала; 46 – болт.
Описание конструкции
На автомобили моделей ВАЗ-2106 устанавливается трехвальная четырехступенчатая коробка передач. Автомобили ВАЗ-21065-00 и ВАЗ-21065-01 оснащаются пятиступенчатыми коробками, изготовленными на базе четырехступенчатых. Оба агрегата взаимозаменяемы и большинство их деталей одинаковы.
(Информация размещена на портале: VAZbook.ru)
Коробка передач состоит из картера и задней крышки, отлитых из алюминиевого сплава и соединенных шпильками с гайками. Снизу картер закрыт стальной штампованной крышкой, которая крепится десятью гайками на шпильках. Внутри картера на подшипниках качения смонтированы первичный, вторичный и промежуточный валы. Их косозубые шестерни (кроме передачи заднего хода) имеют постоянное зацепление. Первичный вал опирается своим передним концом на подшипник, установленный внутри коленчатого вала двигателя, и имеет шлицы, на которых «сидит» ведомый диск сцепления.
В расточке первичного вала размещен роликовый подшипник вторичного вала. Промежуточный вал выполнен в виде блока шестерен и установлен на двухрядном шариковом и цилиндрическом роликовом подшипниках. Включение заднего хода осуществляется перемещением промежуточной шестерни по ее оси в зацепление с прямозубыми шестернями промежуточного и вторичного валов. Шестерни передачи заднего хода размещены внутри задней крышки картера. Здесь же расположены шестерни V передачи (в пятиступенчатой коробке) и винтовые шестерни привода спидометра.
Передачи переднего хода включаются посредством муфт с инерционными синхронизаторами. Механизм переключения состоит из вилок со штоками. Включенные передачи фиксируются подпружиненными шариками, входящими в лунки штоков. Невозможность включения двух передач одновременно обеспечивается блокировочными сухарями.
Коробка передач заправляется трансмиссионным маслом в количестве 1,35 л. Для заливки и слива масла служат пробки с самоуплотняющейся конической резьбой. Сливная пробка, ввернутая в нижнюю крышку, имеет внутри магнит для улавливания металлических продуктов износа механизмов коробки. Концы первичного и вторичного валов уплотнены резиновыми манжетами.
