Для выполнения ремонтных работ по снятию рычага ручного тормоза с автомобиля вам потребуется смотровая яма или эстакада.
Снятие
1. Подготавливаем автомобиль к выполнению работ по снятию рычага ручного тормоза (см. п. 2б и 4 "Подготовка автомобиля к ТО и ремонту").
2. Снимаем с регулировочной тяги уравнитель тросов ручника (см. п. 4-6 "Проверка и регулировка ручного тормоза").

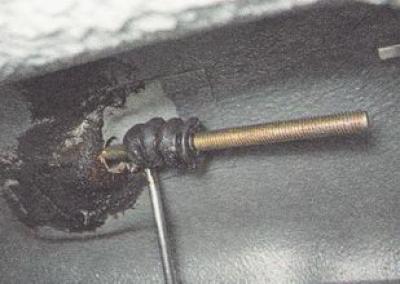

3. Шлицевой отверткой снимаем резиновый защитный чехол регулировочной тяги рычага ручного тормоза.
4. Снимаем накладку тоннеля пола.

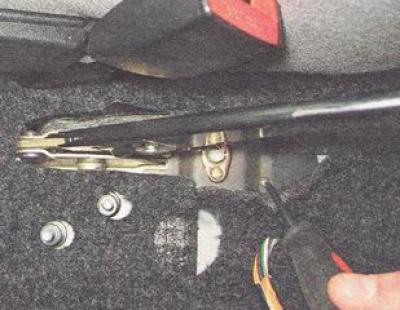

5. Крестовой отверткой отворачиваем саморез переднего крепления кронштейна выключателя контрольной лампы включения ручного тормоза.
6. Торцовым ключом на 10 мм отворачиваем два болта заднего крепления кронштейна выключателя контрольной лампы включения ручного тормоза.

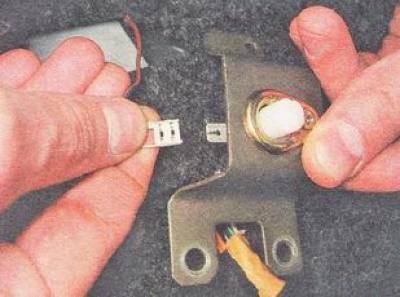

7. Снимаем кронштейн и отсоединяем наконечник провода от вывода выключателя контрольной лампы включения ручного тормоза.

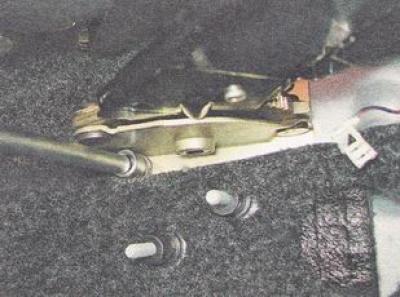

8. Торцовым ключом на 10 мм отворачиваем два оставшихся болта крепления кронштейна рычага ручного тормоза.

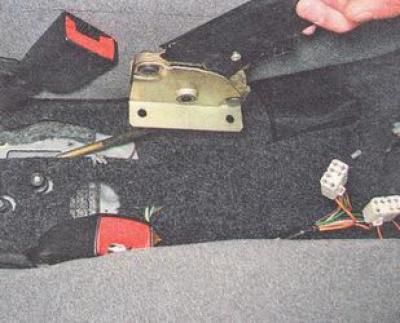

9. Снимаем рычаг ручного тормоза в сборе с кронштейном и регулировочной тягой.

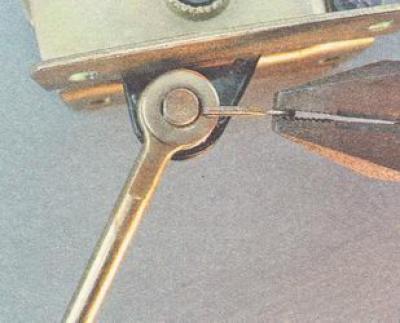

10. Для снятия регулировочной тяги, плоскогубцами вынимаем шплинт из осевого пальца тяги. Снимаем с пальца шайбу и регулировочную тягу ручного тормоза.
Установка
1. Устанавливаем на рычаг ручного тормоза тягу, шайбу и фиксируем их шплинтом.
2. Устанавливаем на автомобиль рычаг ручного тормоза и кронштейн выключателя и все снятые детали в последовательности обратной снятию.
3. Наносим на резьбовую часть регулировочной тяги пластичную смазку (Литол-24), устанавливаем на тягу уравнитель, регулировочную гайку и контргайку.
Текст находится на веб-сайте: VAZbook.ru
4. Регулируем ход рычага ручного тормоза (см. "Проверка и регулировка ручного тормоза").
