Оглавление: Снятие ↓ Установка ↓
Для выполнения работы потребуется смотровая яма или эстакада.
Снятие
1. Подготавливаем автомобиль к выполнению работы (см. "Подготовка автомобиля к техническому обслуживанию и ремонту").
2. Снимаем с регулировочной тяги уравнитель тросов (см. "Тросы стояночного тормоза - снятие и установка").

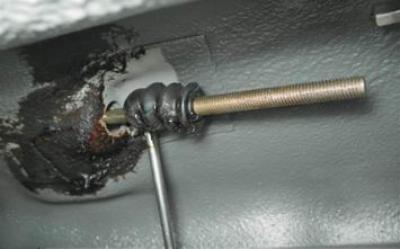

3. Поддев шлицевой отверткой, снимаем резиновый защитный чехол с регулировочной тяги.
4. Снимаем декоративную накладку туннеля пола (см. "Накладка туннеля пола - снятие и установка").

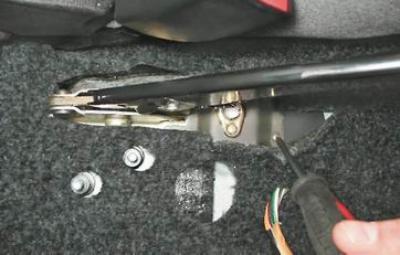

5. Крестовой отверткой отворачиваем саморез переднего крепления кронштейна выключателя контрольной лампы включения стояночного тормоза.

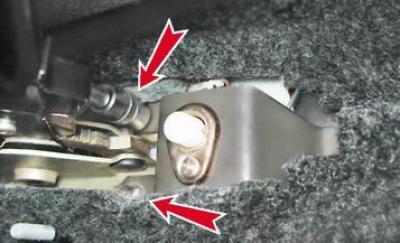

6. Торцовым ключом на 10 мм отворачиваем два болта заднего крепления кронштейна выключателя контрольной лампы включения стояночного тормоза.

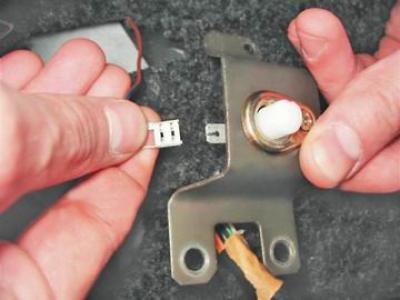

7. Снимаем кронштейн и отсоединяем наконечник провода от вывода выключателя.
8. Торцовым ключом на 10 мм отворачиваем два оставшихся болта крепления кронштейна рычага стояночного тормоза.
9. Снимаем рычаг стояночного тормоза в сборе с кронштейном и регулировочной тягой.

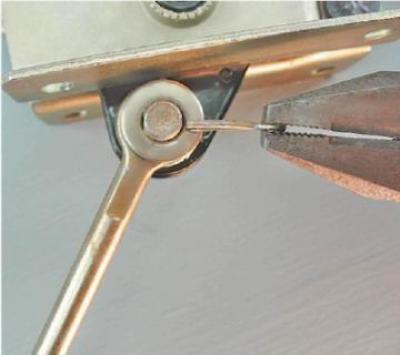

10. Для снятия регулировочной тяги плоскогубцами вынимаем шплинт из осевого пальца. Снимаем с пальца шайбу и тягу.
Установка
1. Устанавливаем на рычаг тягу, шайбу и фиксируем их шплинтом.
2. Устанавливаем рычаг и кронштейн выключателя в обратной последовательности.
3. Наносим на резьбовую часть регулировочной тяги пластичную смазку (Литол-24), устанавливаем на тягу уравнитель, регулировочную гайку и контргайку.
4. Регулируем ход рычага стояночного тормоза (см. "Стояночный тормоз - регулировка").
