Для выполнения ремонтных работ по замене регулятора давления задних тормозов вам потребуются: специальные ключи для штуцеров тормозных трубок.
Снятие
1. Подготавливаем автомобиль к выполнению ремонтных работ (см. п. 2б и 4 "Подготовка автомобиля к ТО и ремонту").
2. Очищаем регулятор давления тормозов и механизм привода регулятора от грязи.
3. Обрабатываем ввернутые в регулятор давления штуцера тормозных трубок проникающей смазкой WD-40.
4. Шлицевой отверткой отгибаем края фиксатора крепления упругого рычага регулятор давления тормозов к рычагу заднего моста.

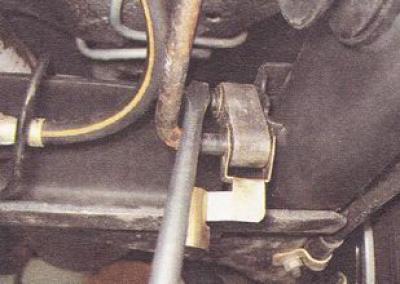

5. Выводим рычаг регулятора давления тормозов из серьги.
6. К регулятору давления подходят четыре тормозные трубки: две подводящие (от главного тормозного цилиндра) и две отводящие (к рабочим тормозным цилиндрам). На корпусе регулятора давления тормозов имеются рельефные стрелки, указывающие места подсоединения подводящих и отводящих тормозных трубок. Для облегчения сборки, помечаем порядок подсоединения тормозных трубок к регулятору давления задних тормозов.

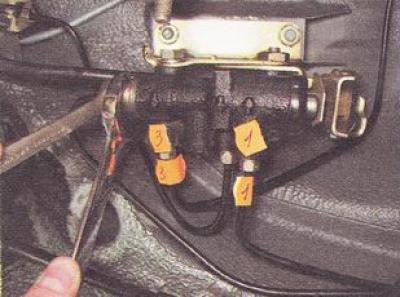

7. Специальным ключом ослабляем затяжку штуцера тормозной трубки, подходящей к регулятору давления с торца, удерживаем наконечник регулятора рожковым ключом на 21 мм.

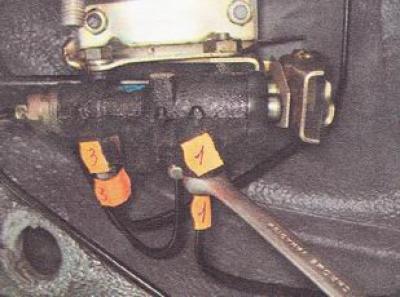

8. Специальным ключом ослабляем затяжку штуцеров трех тормозных трубок, подходящих к регулятору давления с боку.
9. Окончательно отворачиваем штуцера рожковым ключом того же размера.
Предупреждение. При отсоединении тормозных трубок от регулятора давления, следите за тем, чтобы трубки не вращались вместе со штуцерами. При перекручивании тормозной трубки — необходимо её заменить.

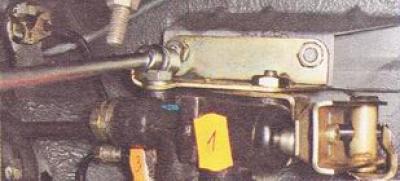

10. Торцовым ключом на 10 мм отворачиваем две гайки крепления кронштейна регулятора давления задних тормозов к кузову автомобиля.
Информацию можно прочесть на сайте: www.VazBook.ru

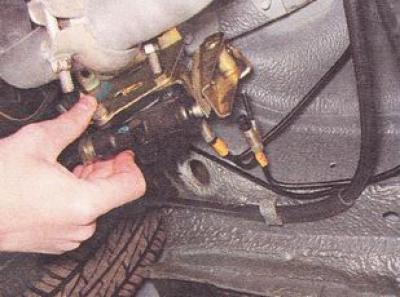

11. Снимаем регулятор давления тормозов в сборе с кронштейном и рычагами.

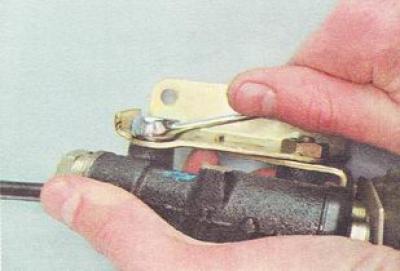

12. Ключом на 13 мм отворачиваем задний болт крепления регулятора давления к кронштейну.

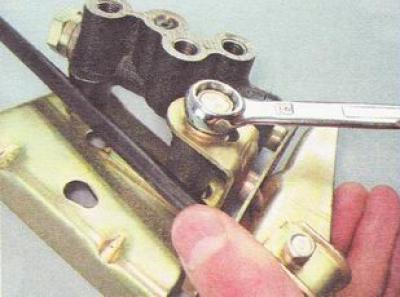

13. Ключом того же размера отворачиваем болт крепления регулировочного кронштейна пластины.
14. Снимаем кронштейн крепления и рычаги с регулятора давления тормозов.
Установка
1. Собираем и устанавливаем на автомобиль регулятор давления задних тормозов и все снятые детали в последовательности обратной снятию.
2. Подсоединяем тормозные трубки в соответствии с нанесенными при разборке метками.
3. Затягиваем штуцера тормозных трубок специальным ключом.
4. Прокачиваем на автомобиле гидравлический привод тормозной системы (см. "Прокачка тормозов (тормозной системы), замена тормозной жидкости")
5. Регулируем привод регулятора давления тормозов.
