Снятие
1. Подготавливаем автомобиль к выполнению работы и отсоединяем клемму провода от отрицательного вывода аккумуляторной батареи (см. "Подготовка автомобиля к техническому обслуживанию и ремонту").
2. На двигателях 2112, 21114 и 21124 снимаем декоративную накладку двигателя (см. "Декоративная накладка двигателя - снятие и установка").
3. Сливаем охлаждающую жидкость из системы охлаждения двигателя (см. "Охлаждающая жидкость - замена").
4. Снимаем стеклоочиститель (см. "Стеклоочиститель ветрового стекла - снятие и установка") и отсоединяем пароотводящий шланг от патрубка радиатора отопителя.
5. Снимаем правую часть обивки моторного отсека (см. "Обивка моторного отсека - снятие и установка").

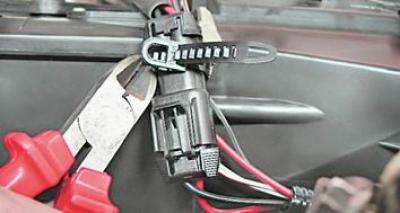

6. Кусачками-бокорезами разрезаем хомут крепления жгута проводов отопителя.

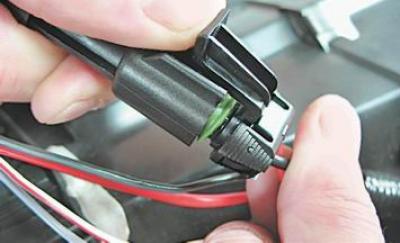

7. Отжав фиксатор, разъединяем колодки проводов электровентилятора отопителя.

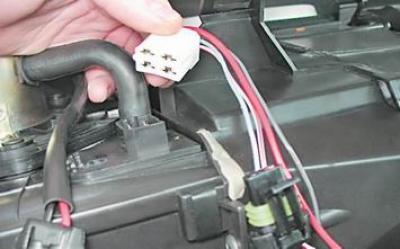

8. Отсоединяем колодку жгута проводов от дополнительного резистора отопителя.

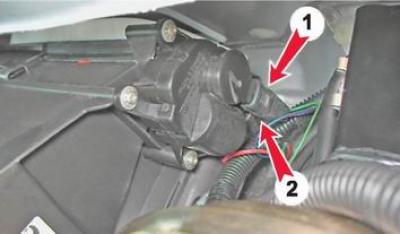

9. Отсоединяем колодку жгута проводов(2) от электропривода заслонки отопителя и колодку (1) от датчика положения заслонки.
Совет. Если шланги радиатора отопителя "прикипели" к пластмассовым патрубкам радиатора, то, для того чтобы их не обломить при отсоединении шлангов, лучше отрежьте старые шланги, а при сборке установите новые. Стоимость шлангов значительно ниже стоимости радиатора отопителя.

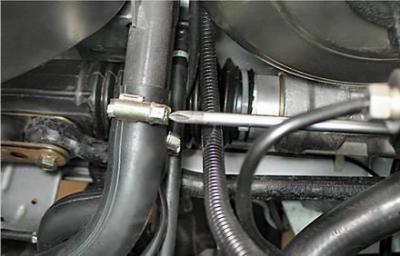

10. Крестовой отверткой ослабляем затяжку хомутов двух шлангов радиатора отопителя и снимаем шланги с патрубков радиатора.

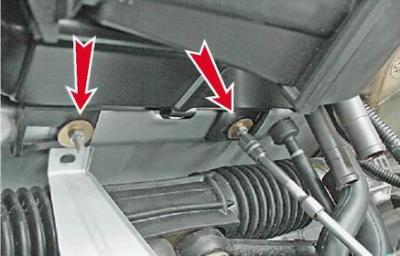

11. Торцовым ключом с глубокой головкой на 10 мм отворачиваем две гайки нижнего крепления отопителя.

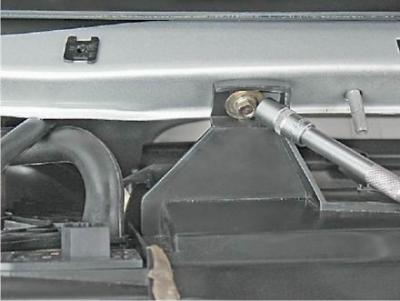

12. Торцовым ключом на 8 мм отворачиваем саморез верхнего крепления отопителя.

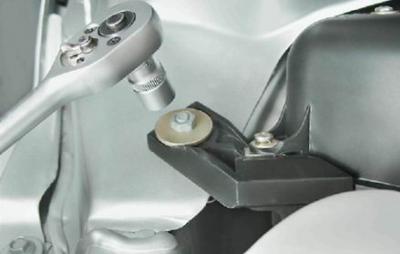

13. Торцовым ключом на 10 мм отворачиваем гайку правого крепления отопителя.

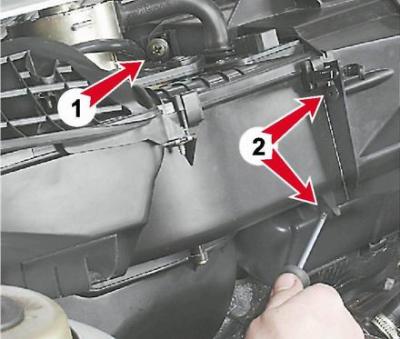

14. Крестовой отверткой отворачиваем два самореза (2) и винт (1), стягивающие корпус отопителя и корпус воздухозаборника.
Предупреждение! Выполняя следующую операцию, будьте осторожны, так как в радиаторе отопителя всегда остается небольшое количество охлаждающей жидкости. Не допускайте попадания жидкости на кожу.
15. Выдвигаем корпус отопителя вперед и вверх и снимаем его с автомобиля.
16. Снимаем корпус воздухозаборника отопителя.
Установка
1. Устанавливаем отопитель и все снятые детали в обратной последовательности.
2. Заполняем систему охлаждения двигателя жидкостью (см. "Охлаждающая жидкость - замена").
