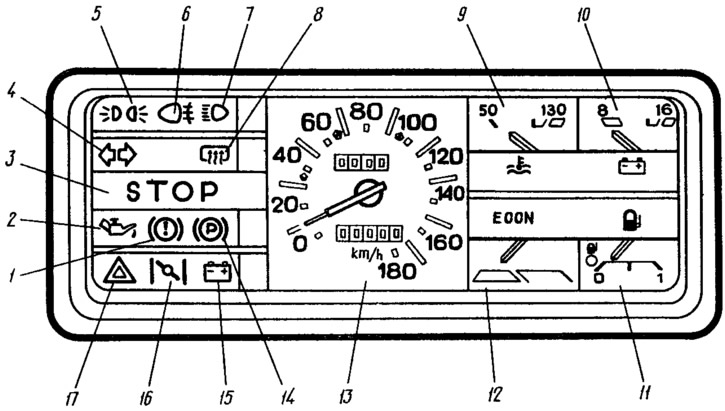

Рис. 5. Комбинация приборов:
1 - контрольная лампа уровня тормозной жидкости; 2 - контрольная лампа давления масла; 3 - табло «STOP»; 4 - контрольная лампа указателей поворота; 5 - контрольная лампа наружного освещения; 6 - контрольная лампа заднего противотуманного света; 7 - контрольная лампа дальнего света фар; 8 - контрольная лампа обогрева заднего стекла; 9 - указатель температуры охлаждающей жидкости; 10 - вольтметр; 11 - указатель уровня топлива; 12 - эконометр; 13 - спидометр; 14 - контрольная лампа стояночного тормоза; 15 - контрольная лампа разряда аккумуляторной батареи; 16 - контрольная лампа воздушной заслонки карбюратора; 17 - контрольная лампа аварийной сигнализации.
1. Контрольная лампа сигнализации аварийного состояния рабочей тормозной системы. Загорается красным светом при понижении уровня жидкости в бачке ниже метки «MIN».
2. Контрольная лампа недостаточного давления масла. Загорается красным светом, если давление в системе смазки недостаточное.
3. Табло «STOP». Загорается красным светом в одном из следующих случаев:
- недостаточное давление в системе смазки двигателя;
- уровень тормозной жидкости в бачке ниже метки «MIN»;
- поднят рычаг стояночного тормоза.
Световое табло «STOP» загорается одновременно с одной из трех ламп, расположенных ниже и конкретизирующих вид неисправности, без устранения которой дальнейшее движение запрещено.
4. Контрольная лампа включения указателей поворота. Загорается зеленым мигающим светом при включении правого или левого поворота.
5. Контрольная лампа включения габаритного света. Загорается зеленым светом при включении наружного освещения.
6. Контрольная лампа включения задних противотуманных огней. Загорается оранжевым светом при включении противотуманных огней.
7. Контрольная лампа включения дальнего света фар. Загорается синим светом при включении дальнего света.
8. Контрольная лампа включения обогрева заднего стекла. Загорается оранжевым светом при включении обогрева заднего стекла.
9. Указатель температуры охлаждающей жидкости.
10. Вольтметр.
11. Указатель уровня топлива.
12. Эконометр.
13. Спидометр.
14. Контрольная лампа включения стояночного тормоза. Загорается мигающим красным светом при включении стояночного тормоза.
15. Контрольная лампа разряда аккумуляторной батареи. Загорается красным светом при включении зажигания и гаснет сразу после пуска двигателя. Если лампа горит при работающем двигателе, то это указывает на слабое натяжение (обрыв) ремня привода генератора или неисправность в цепи заряда.
16. Контрольная лампа прикрытия воздушной заслонки карбюратора. Загорается оранжевым светом при включенном зажигании, когда вытянута на себя рукоятка 23 (см. рис. 4).
17. Контрольная лампа включения аварийной сигнализации. Загорается красным мигающим светом при включении аварийной сигнализации.
