Предупреждение! Перед выполнением операции ознакомьтесь с мерами предосторожности при ремонте системы управления двигателем (см. "Меры предосторожности при ремонте системы управления двигателем").
Для выполнения работы потребуются:
- мультиметр (в режиме вольтметра и омметра);
- отрезки проводов.
Проверка
1. Подготавливаем автомобиль к выполнению работы (см. "Подготовка автомобиля к техническому обслуживанию и ремонту").

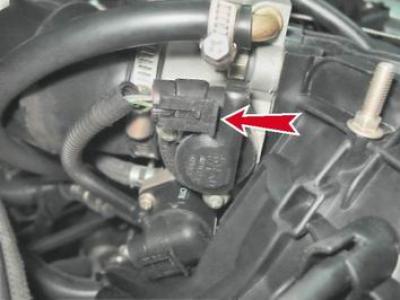

2. Освобождаем фиксатор колодки жгута проводов.
Отсоединяем колодку проводов от датчика положения дроссельной заслонки.
3. Подсоединяем "минусовый" щуп вольтметра к "массе" двигателя.

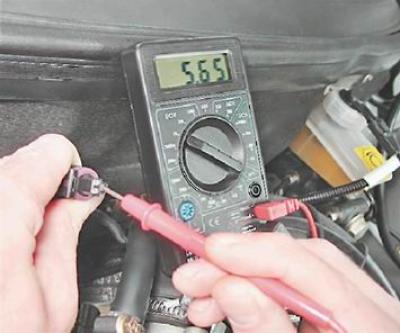

4. Включив зажигание, подсоединяем "плюсовой" щуп вольтметра к выводу А колодки жгута проводов (нумерация выводов нанесена на колодке) и измеряем напряжение питания.
Замечание. Напряжение питания на выводе А колодки должно быть около 5 В. Если напряжение не поступает на колодку или оно меньше 5 В, значит, неисправна цепь питания или неисправен ЭБУ.
Предупреждение! По окончании измерения напряжения выключайте зажигание.
Снятие
1. Крестовой отверткой отворачиваем два винта крепления регулятора холостого хода к корпусу дроссельной заслонки.
2. Снимаем датчик положения дроссельной заслонки с оси заслонки. Соединение датчика с корпусом дроссельной заслонки уплотнено поролоновым кольцом.
Совет. Убедиться в неисправности датчика положения дроссельной заслонки можно, заменив его заведомо исправным.
Установка
1. Надеваем датчик на ось привода дроссельной заслонки.
Предупреждение! У правильно установленного датчика выводы должны быть направлены в сторону перегородки моторного отсека.
2. Удерживая датчик в положении, при котором отверстия под винты крепления совмещены с резьбовыми отверстиями в корпусе дроссельной заслонки, поворачиваем сектор привода дроссельной заслонки до упора.
Предупреждение! Если это невозможно выполнить без поворота корпуса датчика, значит, датчик установлен неправильно. Следует снять датчик с оси дроссельной заслонки и установить в ином положении.
3. Убедившись, что датчик установлен правильно, заворачиваем винты его крепления и присоединяем колодку жгута проводов.
