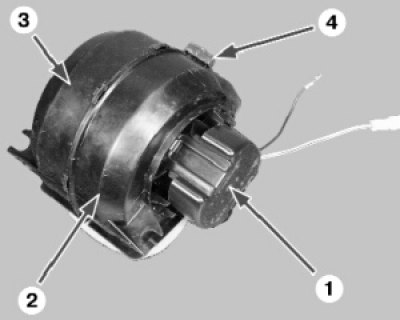

Так выглядит снятый вентилятор отопителя: 1 – защитная крышка электродвигателя; 2 – правый кожух вентилятора; 3 – левый кожух вентилятора; 4 – опора вентилятора.
Техническая характеристика электродвигателя вентилятора отопителя типа 45.3730:
- Потребляемая сила тока при максимальной частоте вращения, А, не более…..14
- Максимальная частота вращения вентилятора, мин⁻¹…..4100
Вам потребуется отвертка.

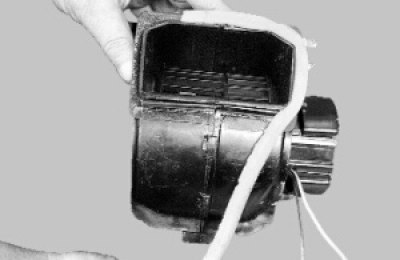

1. Отклейте поролоновый уплотнитель с правого кожуха вентилятора.
2. Снимите опору с кожуха вентилятора.

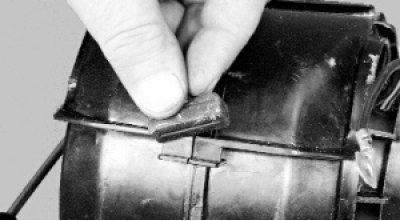

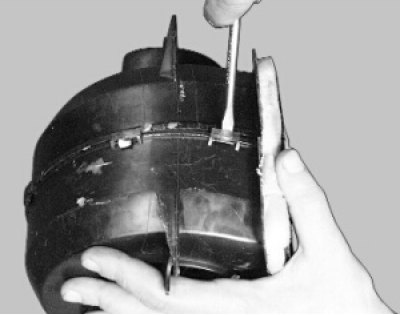

3. Поддев отверткой пластмассовые защелки кожуха вентилятора, выведите их из зацепления…
4. …и разъедините части кожуха.

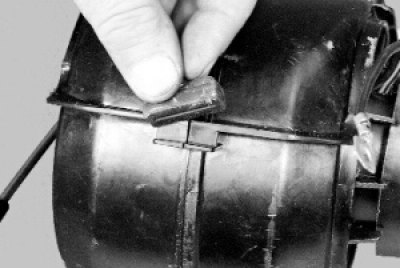

5. Отстегните две пружинные защелки, поддев их отверткой.

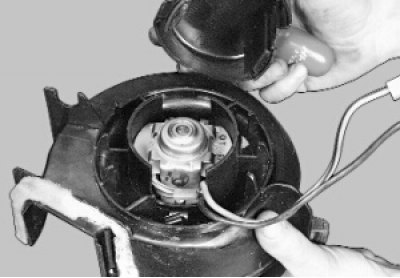

6. Снимите крышку двигателя.
7. Выньте двигатель с крыльчаткой вентилятора.
Предупреждение! Не снимайте крыльчатку вентилятора с вала двигателя, чтобы не нарушить балансировку.

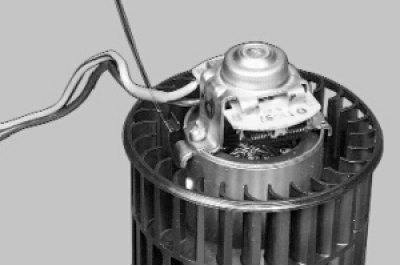

8. Выверните два винта крепления щеткодержателя…
9. …выньте две закладные гайки…

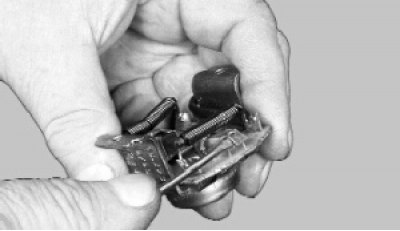

10. …и снимите щеткодержатель.

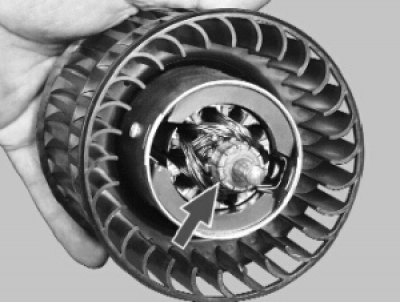

11. Осмотрите коллектор. Если он сильно загрязнен или на нем есть царапины, риски, места
подгорания, зачистите коллектор мелкозернистой шкуркой. При остальных неисправностях
электродвигателя завод-изготовитель рекомендует заменить двигатель отопителя.

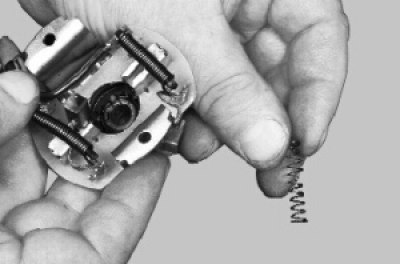

12. Выньте пружины из направляющих щеток.
13. Для обратной сборки вентилятора вставьте две закладные гайки.
14. Наденьте на вал изоляционную шайбу.

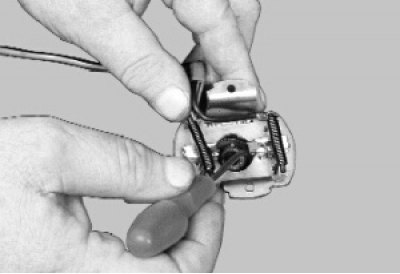

15. Осторожно отогните края направляющих…

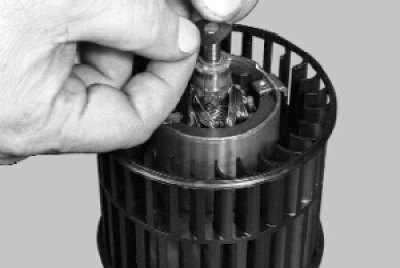

16. …и вставьте до упора щетки в направляющие.
17. Установите щеткодержатель на двигатель.

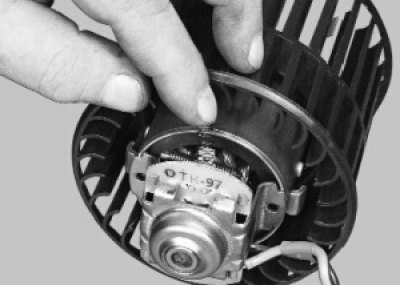

18. Вставьте пружины щеток в направляющие…
19. …и загните края направляющих.
20. Наденьте два пружинных зажима на закладные гайки.

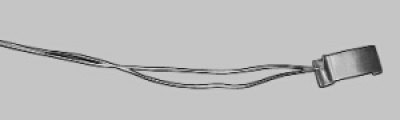

Примечание. Для удобства установки пружинных зажимов обвяжите их тонкой проволокой, не затягивая ее. При установке крышки двигателя придерживайте зажимы за проволоку, иначе они будут стягиваться с гаек магнитом статора.
21. Вставьте двигатель в левый кожух вентилятора.

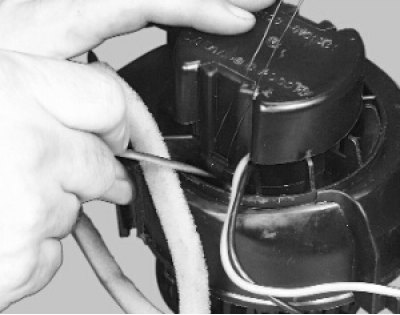

22. Установите крышку двигателя и зафиксируйте его пружинными зажимами, придерживая их за проволоку.
23. Соедините и защелкните между собой левый и правый кожухи вентилятора. Наденьте на выступы кожухов пластмассовую опору.
24. Приклейте к кожуху вентилятора поролоновый уплотнитель.
