Схема включения электродвигателя отопителя
1 – электродвигатель отопителя; 2 – дополнительный резистор; 3 – переключатель электродвигателя отопителя; 4 – блок предохранителей; 5 – выключатель зажигания; 6 – генератор; 7 – аккумуляторная батарея.
Электродвигатель МЭ-255 – постоянного тока с возбуждением от постоянных магнитов.
При включения питания электродвигателя через дополнительный резистор якорь вращается медленнее. Сопротивление резистора – 1,5 Ом при 20°C.
Техническая характеристика электродвигателя отопителя*
| Частота вращения вала, мин – 1 | 3000±150 |
| Потребляемая сила тока при указанной выше частоте вращения вала, не более, А | 4,5 |
| Малая частота вращения вала, мин ⁻¹ | 2200±150 |
| Потребляемый ток при малой частоте вращения, не более, А | 2,7 |
* При нагрузке электродвигателя крыльчаткой, напряжении 12 В и температуре 25±10°C.
Неисправный электродвигатель рекомендуем заменить новым (см. Замена электровентилятора отопителя). Частый дефект электродвигателя – свист его подшипников. К сожалению, смазка втулок дает только временный эффект.
Единственно возможный ремонт – это зачистка коллектора.
Внимание! Помечаем взаимное положение корпуса электродвигателя и крышки.

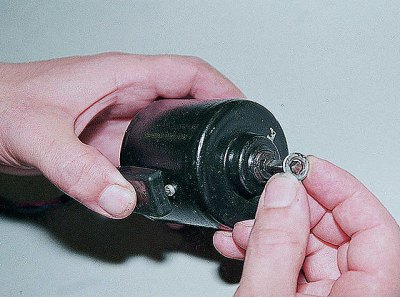

Снимаем с оси якоря шайбу...

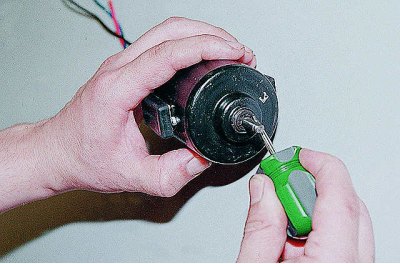

Поддев отверткой, снимаем стопорное кольцо…

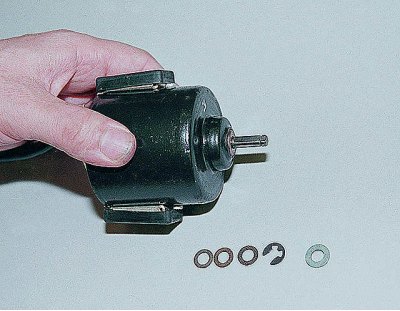

… и текстолитовые шайбы.

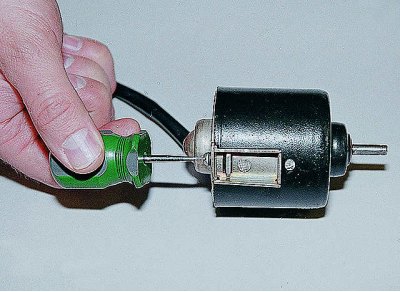

Сняв резиновые подушки двигателя (если они не были сняты при демонтаже двигателя), отверткой отворачиваем два винта крепления крышки.

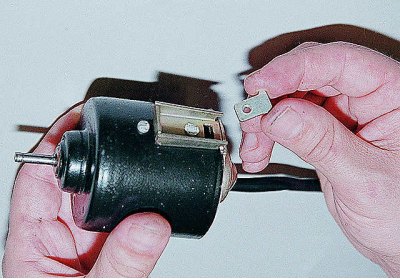

Винты заворачиваются в пластины с резьбовыми отверстиями, которые вставляются в прорези корпуса с противоположных сторон.

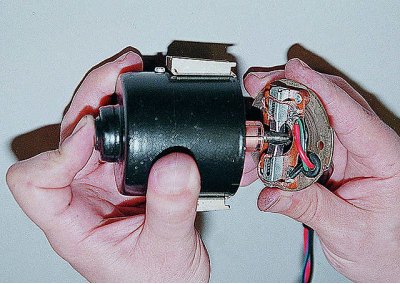

Снимаем крышку в сборе с щеткодержателем.

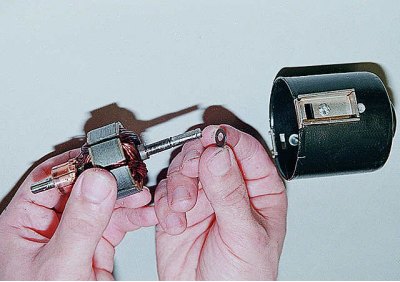

Вынимаем якорь из корпуса и снимаем две шайбы с вала.
Продуваем внутренние полости электродвигателя сжатым воздухом для удаления угольной пыли и проверяем состояние щеток, коллектора и обмотки якоря.
Щетки должны свободно, без заеданий перемещаться в щеткодержателях, а пружины должны быть целыми и иметь достаточную упругость. Коллектор зачищаем мелкозернистой шлифовальной шкуркой, а затем обезжириваем спиртом или бензином. Если коллектор сильно обгорел или изношен, то электродвигатель лучше поменять.
Собираем электродвигатель в последовательности, обратной разборке.
Внимание! Проверьте совпадение меток на крышке и корпусе электродвигателя.
