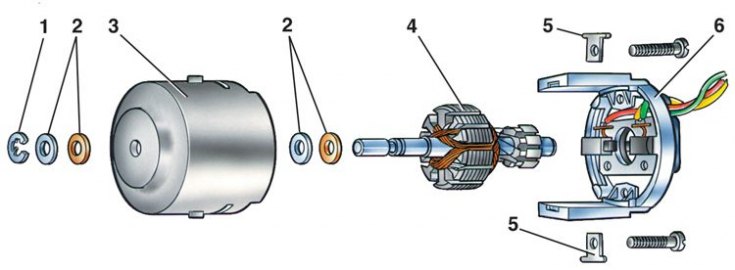

Детали электродвигателя отопителя
1 – стопорная шайба; 2 – шайбы; 3 – корпус; 4 – якорь; 5 – сухари; 6 – крышка
Данные для проверки
| Частота вращения вала при нагрузке электродвигателя крыльчаткой при напряжении12 В и температуре (25±10)°C, мин⁻¹ | 3000 ±150 |
| Потребляемая сила тока при указанной нагрузке и частоте вращения, не более, А | 4,5 |
| Малая частота вращения вала якоря с крыльчаткой, мин⁻¹ | 2200 ±150 |
| Потребляемая сила тока при частоте вращения якоря 2200 мин⁻¹, не более, А | 2,7 |
Электродвигатель МЭ-255 постоянного тока с возбуждением от постоянных магнитов. Схема включения электродвигателя приведена в подразделе 12.7.
При включении в цепь питания электродвигателя дополнительного резистора 3 вал якоря вращается с уменьшенной частотой. Резистор крепится двумя пружинными шайбами в кожухе вентилятора отопителя. Величина сопротивления резистора 1,5 Ом при 200°C.
Неисправный электродвигатель рекомендуется, как правило, заменять. Единственно возможный ремонт – это зачистка коллектора.
1. Для разборки электродвигателя необходимо отвернуть винты крепления крышки 6 (см. рис. Детали электродвигателя отопителя) и снять ее.
2. Затем следует снять с вала якоря стопорную шайбу 1 и вынуть якорь 4 из корпуса.
3. Сборка производится в обратном порядке.
4. Проверка технического состояния аналогична описанной выше для электродвигателя очистителя ветрового стекла.
