Снятие и установка модуля зажигания (ВАЗ-2115)

Вам потребуются: ключ «на 13», отвертка.

1. Отсоедините провод от клеммы «–» аккумуляторной батареи.

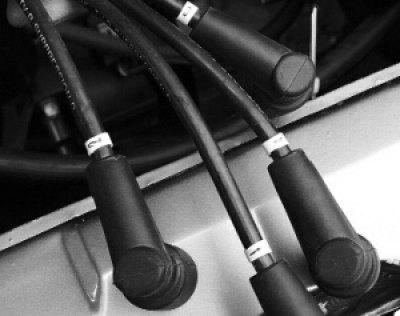

2. Отсоедините высоковольтные провода от модуля зажигания.



3. Отжав вверх фиксатор, отсоедините колодку жгута проводов от модуля зажигания.



4. Отверните три гайки крепления модуля зажигания к кронштейну…



5. …и снимите модуль.





[Оригинал размещен на интернет-ресурсе: VAZBOOK.ru]

6. Установите модуль зажигания в порядке, обратном снятию.

Примечания: На модуле зажигания, рядом с высоковольтными выводами, нанесены номера соответствующих цилиндров.

На высоковольтных проводах с обеих сторон также есть метки с номерами цилиндров.
