Внимание! Замер и регулировку зазоров проводим на холодном двигателе.
Снимаем крышку головки блока цилиндров (см. Замена прокладки крышки головки блока цилиндров).
Снимаем крышку датчика-распределителя зажигания (см. Снятие крышки датчика-распределителя зажигания).
Проворачиваем коленчатый вал за гайку крепления его шкива по часовой стрелке…

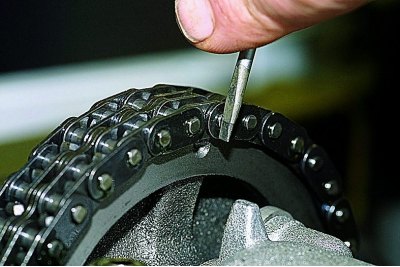

…до совпадения метки (сверления) на звездочке распределительного вала с выступом на корпусе подшипников.

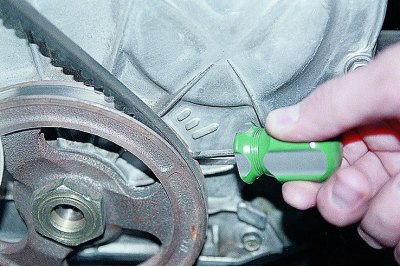

При этом метка на шкиве коленчатого вала должна располагаться напротив метки ВМТ (длинной) на крышке привода распределительного вала.
В этом положении валов, соответствующем концу такта сжатия в 4-м цилиндре, проверяем и, при необходимости, регулируем зазоры у выпускного клапана 4-го цилиндра (8-й кулачок) и впускного клапана 3-го цилиндра (6-й кулачок).
Последовательно проворачивая коленчатый вал двигателя на 180° по часовой стрелке, проверяем и регулируем зазоры остальных клапанов в порядке, указанном в таблице:
|
Угол поворота коленчатого вала, град. |
№ регулируемых клапанов (кулачков)
|
|
0
|
8 и 6
|
|
180
|
4 и 7
|
|
360
|
1 и 3
|
|
540
|
5 и 2
|

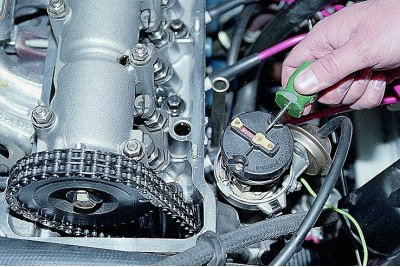

Угол поворота коленчатого вала можно контролировать и по бегунку распределителя. При повороте коленчатого вала на 180° бегунок повернется на 90°.

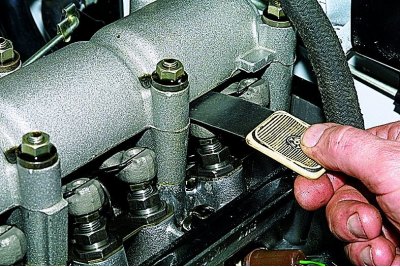

Для проверки зазора вставляем между рычагом клапана и кулачком распределительного вала широкий плоский щуп толщиной 0,15 мм – для впускного клапана или 0,20 мм – для выпускного.
При нормальном зазоре щуп должен входить с легким закусыванием.

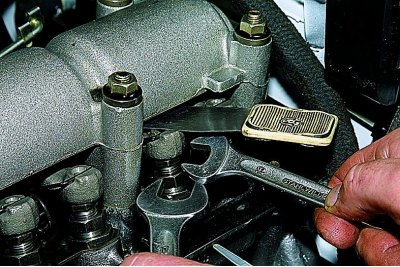

Для регулировки зазора ключом «на 17» ослабляем затяжку контргайки регулировочного болта, а ключом «на 13» вращаем регулировочный болт, выставляя требуемый зазор.
Затягиваем контргайку, удерживая регулировочный болт от проворачивания. Опять проверяем зазор и, при необходимости, повторяем регулировку.
Отрегулировать зазор в клапанном механизме можно с использованием приспособления с индикатором. Для этого…

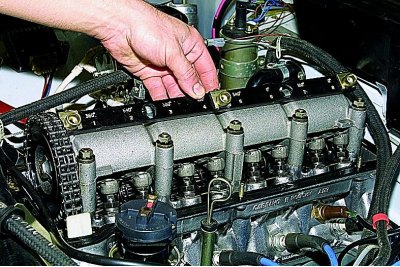

…устанавливаем планку приспособления на корпус подшипников распределительного вала…

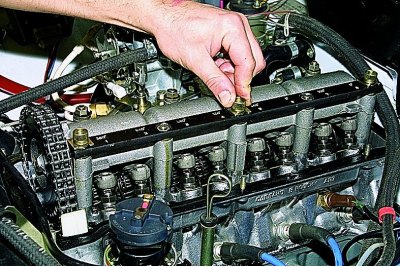

…и закрепляем планку на шпильках крепления корпуса.

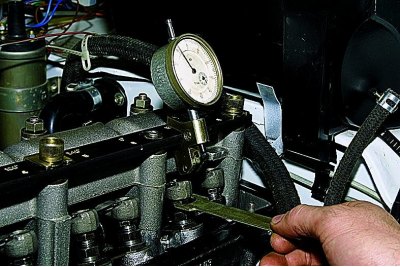

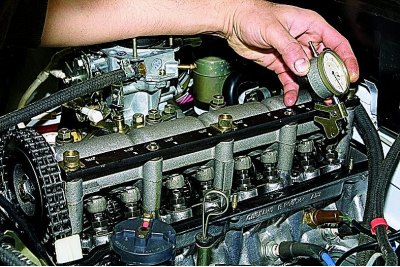

Устанавливаем стойку с индикатором на планку приспособления напротив проверяемого клапана,...
…опирая выступ коромысла стойки индикатора о затылок рычага клапана.
Закрепляем стойку индикатора на планке. Уперев ножку индикатора в другой выступ коромысла стойки,…
…закрепляем индикатор на стойке.

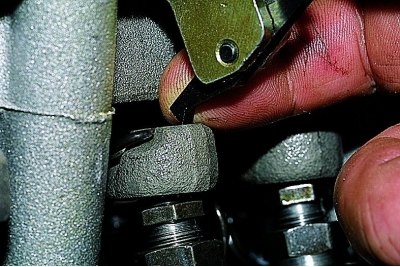

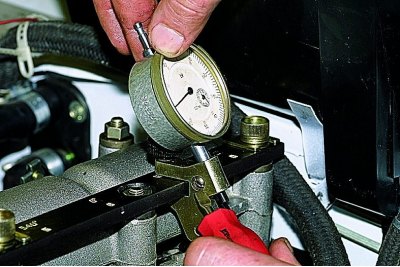

Приподнимая рычаг клапана вильчатой пластиной приспособления, определяем по индикатору зазор в клапанном механизме в соответствии с инструкцией к приспособлению.

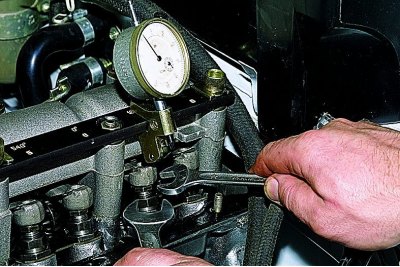

При необходимости, регулируем зазор.
