1.10. Комбинация приборов

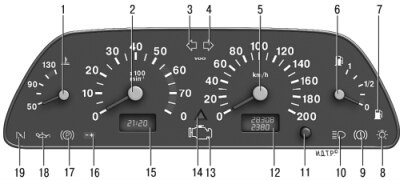

Расположение приборов и контрольных ламп в комбинации приборов показано на рис. 1.10.

В комбинации приборов установлены следующие приборы и сигнализаторы:

1 — указатель температуры охлаждающей жидкости в системе охлаждения двигателя. На шкале указателя нанесены деления, соответствующие температуре 50, 90 и 130°C. Красная зона предупреждает о перегреве двигателя. Если стрелка перешла в красную зону, остановитесь, дайте двигателю остыть и устраните причину перегрева;

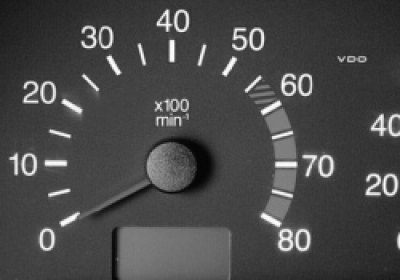

2 — тахометр электронного типа показывает частоту вращения коленчатого вала двигателя. На шкалу нанесены деления от 0 до 80, цена деления 5. Чтобы узнать частоту вращения коленчатого вала, нужно показания тахометра умножить на 100. Заштрихованная красная зона шкалы означает режим работы двигателя с высокой частотой вращения, сплошная красная зона — опасные для двигателя режимы;


3 — контрольная лампа включения левого указателя поворота (со светофильтром зеленого цвета в виде стрелки) мигает при включении левого указателя поворота синхронно с ним. Мигание контрольной лампы с удвоенной частотой свидетельствует о перегорании лампы в каком-либо указателе поворота;

4 — контрольная лампа включения правого указателя поворота (см. 3);

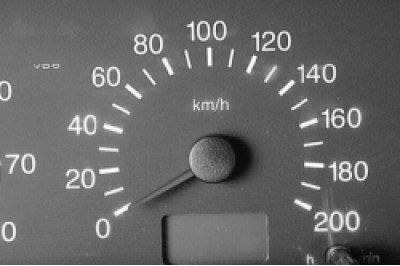

5 — спидометр индукционного типа показывает, с какой скоростью в данный момент движется автомобиль.

Шкала содержит деления от 0 до 200 км/ч, цена деления 10 км/ч. Привод спидометра электрический от датчика, установленного на картере коробки передач;

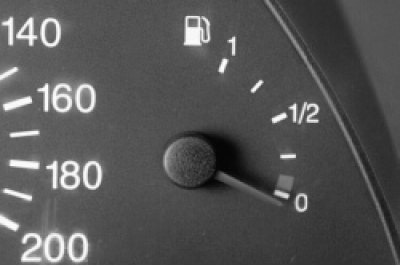

6 — указатель уровня топлива электромагнитного принципа действия работает только при включенном зажигании. При выключенном зажигании стрелка располагается в начале шкалы. Шкала имеет деления: 0 — пустой бак, 1/2 — половина бака, 1 — полный бак;


7 — контрольная лампа минимального резерва топлива в баке (со светофильтром оранжевого цвета) постоянно горит при остатке топлива в баке 4-6,5 л;

8 — контрольная лампа включения габаритного света (со светофильтром зеленого цвета) указывает на включение габаритного света в фарах и задних фонарях;

9 — сигнальная лампа аварийного состояния тормозной системы (со светофильтром красного цвета) загорается при падении уровня тормозной жидкости ниже метки «min» на бачке главного цилиндра привода тормозов;

10 — контрольная лампа включения дальнего света фар (со светофильтром синего цвета) указывает на включение дальнего света фар;



11 — кнопка сброса показаний счетчика суточного пробега, переключения индикации времени и температуры окружающего воздуха, установки времени;

12 — индикатор пробега электронного типа. Верхняя строка индикатора показывает суммарный пробег автомобиля, нижняя — суточный пробег. Сбрасывают показания счетчика суточного пробега, удерживая более 5 с кнопку 11 в нажатом положении на неподвижном автомобиле;

13 — контрольная лампа системы управления двигателем (со светофильтром оранжевого цвета) «CHECK ENGINE» («Проверьте двигатель»). При исправной системе управления загорается после включения зажигания и гаснет сразу после пуска двигателя;

Предупреждение! Горение лампы в различных режимах при движении автомобиля указывает на выход из строя каких-либо элементов системы управления двигателем.

14 — контрольная лампа включения аварийной сигнализации (со светофильтром красного света). Мигает при включении аварийной сигнализации;

15 — индикатор времени и температуры. Индикацию времени и температуры переключают кратковременным нажатием на кнопку . После включения зажигания при температуре окружающего воздуха выше +2°C всегда появляется индикация времени. При понижении температуры окружающего воздуха ниже +2°C индикатор в течение 3 с показывает время, а затем переходит в режим индикации температуры (первые 10 с в мигающем режиме). При повышении температуры наружного воздуха выше +3°C и повторном ее снижении до +2°C:

• в случае индикации времени происходит автоматическое переключение на индикацию температуры в мигающем режиме первые 10 с;
• в случае индикации температуры постоянный режим прерывается 10-секундным мигающим режимом.

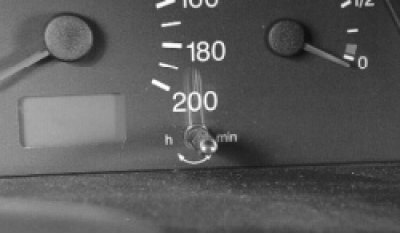

Устанавливают часы и минуты в режиме индикации времени вращением кнопки 11 в направлении знаков «h» («часы») и «min» («минуты»);

Примечание. После отключения аккумуляторной батареи и ее последующего подключения отсчет времени начинается с нуля.

16 — сигнальная лампа разряда аккумуляторной батареи (со светофильтром красного цвета) загорается при включении зажигания. Сразу после пуска двигателя лампа должна погаснуть. Горение лампы или ее горение вполнакала при работающем двигателе указывает на отсутствие зарядного тока, вызванное неисправностью генератора или регулятора напряжения, а также слабым натяжением (или обрывом) ремня привода генератора;


17 — контрольная лампа включения стояночного тормоза (со светофильтром красного цвета) загорается при включенном зажигании, если автомобиль заторможен стояночным тормозом;

18 — контрольная лампа аварийного падения давления масла (со светофильтром красного цвета) загорается при включении зажигания и предупреждает, что давление в системе смазки двигателя ниже нормы;

Предупреждение! Движение автомобиля с горящей лампой запрещается.

19 — контрольная лампа воздушной заслонки карбюратора (резервная для автомобиля с системой впрыска топлива).
