Регулировка натяжения ремня привода генератора (ВАЗ-1111)

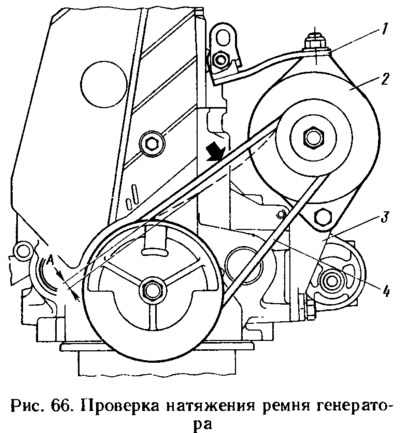

Нормальный прогиб А (рис. 66) ремня должен быть в пределах 10—15 мм при усилии 100 Н. Для регулировки натяжения ремня 4 отпускают гайки крепления генератора к натяжной планке 1 и кронштейну 3. Смещают генератор 2 в сторону от двигателя (для увеличения натяжения) или к двигателю (для уменьшения натяжения) и затягивают гайки. Поворачивают коленчатый вал на два оборота по часовой стрелке и проверяют натяжение ремня.



Не следует допускать чрезмерного натяжения ремня, чтобы не вызвать повышения нагрузок на подшипники генератора.
