Регулировка натяжения ремня привода генератора (ВАЗ-2109)

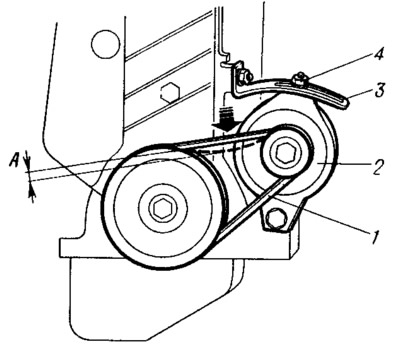

Нормальный прогиб «А» (рис. 99) ремня должен быть в пределах 8...10 мм при нажатии с усилием 10 кгс. Для увеличения натяжения ремня: отпустить гайку 4 крепления генератора к натяжной планке 3, сместить генератор в сторону от двигателя и затянуть гайку. Провернуть коленчатый вал на два оборота и проверить натяжение ремня.



Необходимо избегать излишнего натяжения ремня, чтобы не вызвать повышения нагрузок на подшипники генератора, из-за чего они могут быстро выйти из строя.
