Вам потребуется: отвертка.

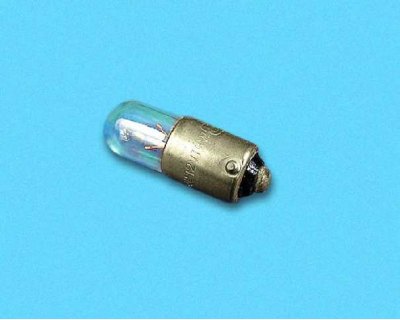

В плафоне освещения салона применяется лампа типа АС12-5.
Перед началом работы отсоедините провод от клеммы "–" аккумуляторной батареи.

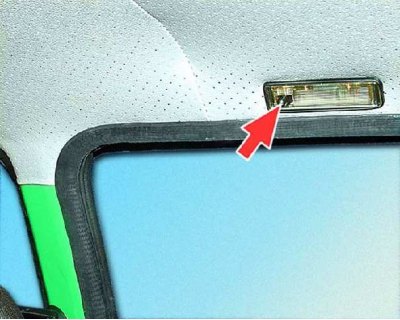

Плафон освещения салона расположен над левым дверным проемом и оснащен двухпозиционным выключателем (показан стрелкой).

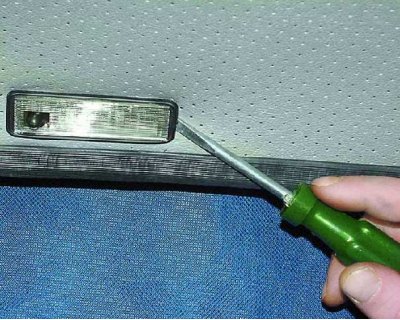

1. Аккуратно подденьте плафон отверткой (с противоположной стороны от выключателя) и...
2....выньте его из отверстия в кузове.

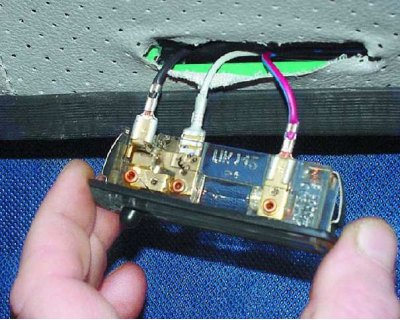

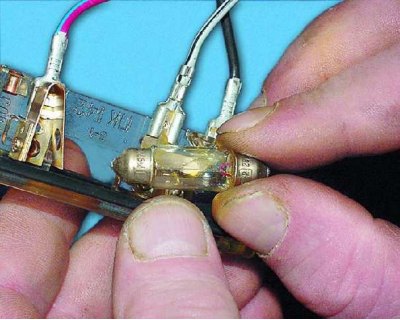

3. Выньте неисправную лампу из плафона.
4. Установите новую лампу в плафон освещения салона.
Замена лампы ближнего и дальнего света
Перед началом работы отсоедините провод от клеммы "–" аккумуляторной батареи.

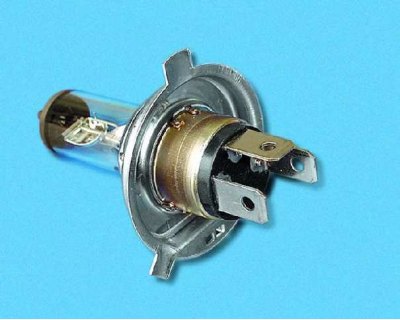

На автомобиле применяется лампа ближнего и дальнего света типа АКГ12-60 55.
Внимание! Галогенные лампы при работе нагреваются до высокой температуры. Не касайтесь колбы лампы руками: на ней останутся жировые следы, вследствие чего потемнеет колба лампы и, возможно, лампа перегорит. Если вы нечаянно коснулись колбы, протрите ее чистой тряпкой, смоченной спиртом.

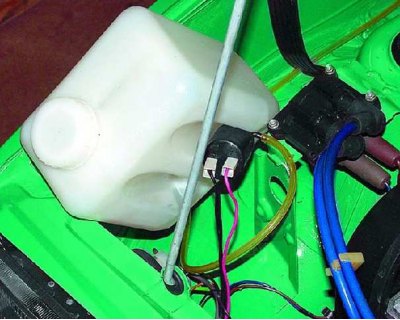

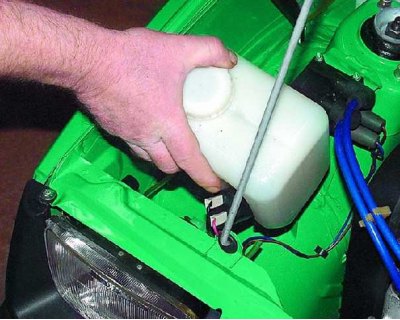

5. Для замены лампы в правой фаре снимите бачок омывателя и...
6....отведите его в сторону. Для замены лампы в левой фаре снимите запасное колесо (см. подраздел 2.18.).

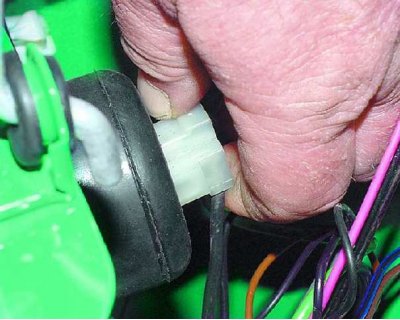

7. Отсоедините соединительную колодку от контактов лампы фары.

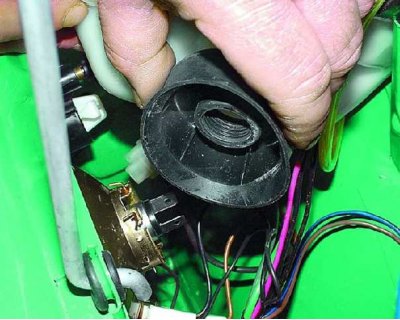

8. Снимите защитный колпачок с фары.

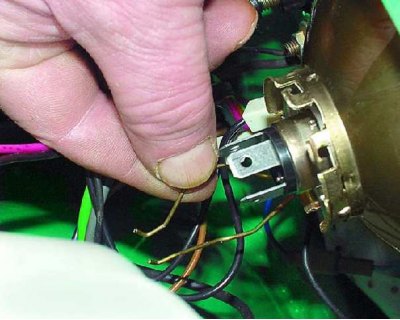

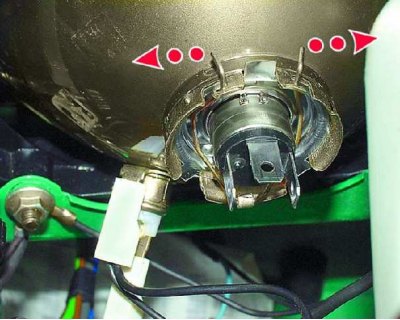

9. Разведите в стороны усики пружинной защелки цоколя лампы, выведите их из пазов отражателя фары и...
10....поверните пружинную защелку вниз.
(Текст находится на веб-сайте: vazbook)

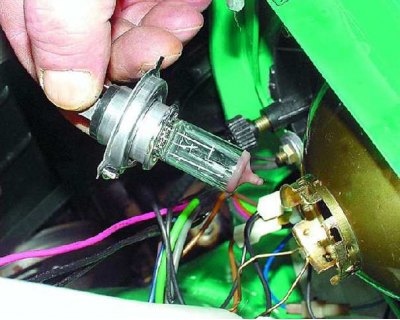

11. Выньте лампу из отражателя (см. предупреждение).
12. Установите новую лампу в порядке, обратном снятию. Проверьте и при необходимости выполните регулировку световых пучков фар (см. подраздел 3.39.).
Замена лампы габаритного света
Перед началом работы отсоедините провод от клеммы "–" аккумуляторной батареи.

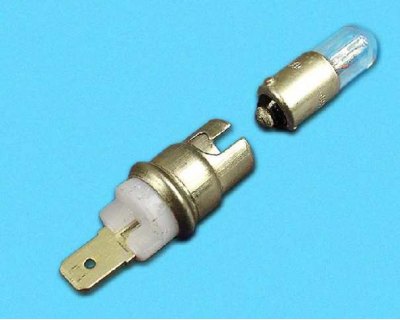

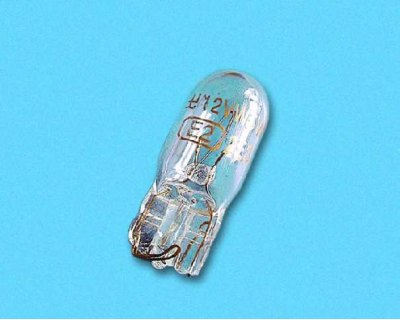

На автомобиле применяется лампа габаритного света типа А12-4.

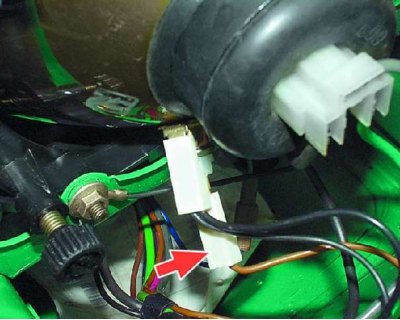

13. Отсоедините наконечник провода от контакта на патроне лампы.

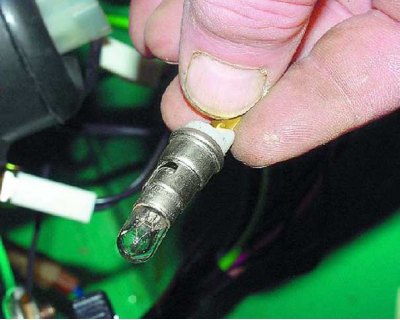

14. Выньте лампу с патроном из отражателя фары.

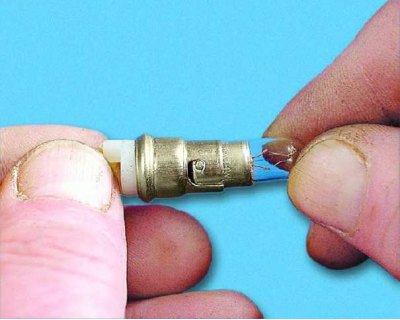

15. Нажмите на лампу, поверните ее против часовой стрелки до упора и выньте из патрона.
16. Вставьте направляющие усики цоколя новой лампы в пазы патрона, нажмите на лампу и поверните ее по часовой стрелке (при этом лампа зафиксируется в патроне).
17. Установите новую лампу в сборе с патроном на автомобиль в порядке, обратном снятию.
Замена лампы переднего указателя поворота
Вам потребуется: отвертка.
Перед началом работы отсоедините провод от клеммы "–" аккумуляторной батареи.

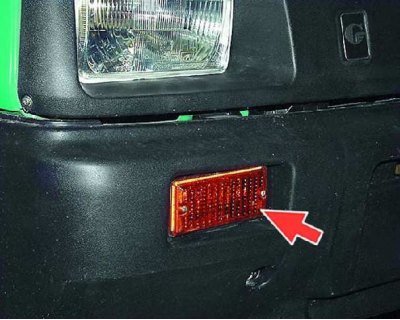

Передний указатель поворота расположен на переднем бампере под фарой.
На автомобиле применяется лампа указателя поворота типа А12-21-3.

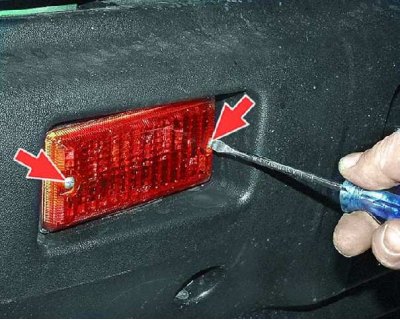

18. Отверните два винта крепления рассеивателя указателя поворота.

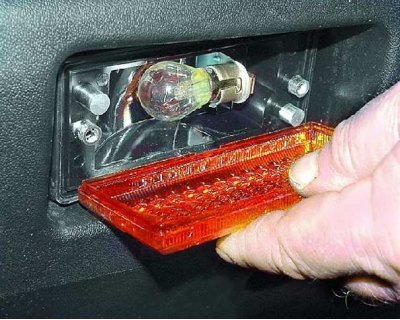

19. Снимите рассеиватель.
20. Нажмите на лампу, поверните ее против часовой стрелки до упора и выньте из патрона.
21. Вставьте направляющие усики цоколя новой лампы в пазы патрона, нажмите на лампу и поверните ее по часовой стрелке (при этом лампа зафиксируется в патроне), установите рассеиватель указателя поворота.
Замена лампы бокового повторителя указателя поворота
Вам потребуется: отвертка.
Перед началом работы отсоедините провод от клеммы "–" аккумуляторной батареи.

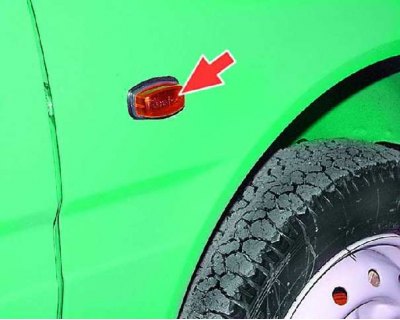

Боковой повторитель указателя поворота расположен на переднем крыле автомобиля.
На автомобиле применяется лампа бокового повторителя указателя поворота типа А12-3-1.

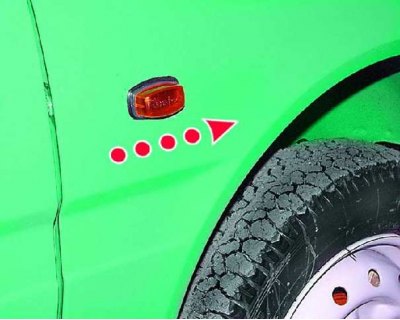

22. Сдвиньте корпус повторителя вперед автомобиля...
23....выньте из отверстия переднего крыла боковой повторитель указателя поворота в сборе.

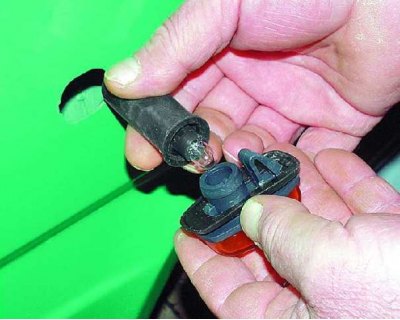

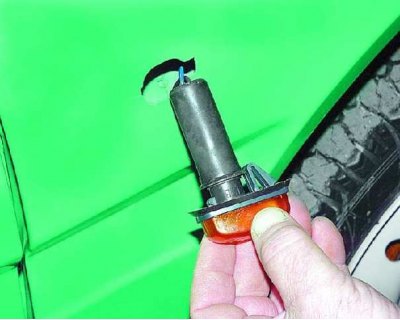

24. Снимите патрон с лампой и резиновым колпачком с корпуса повторителя.

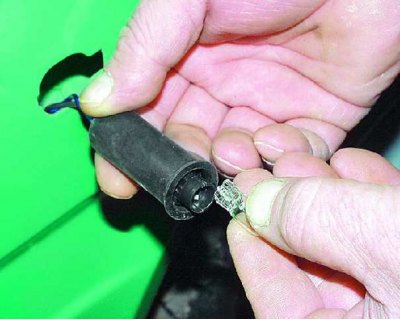

25. Выньте лампу из патрона.
26. Установите новую лампу в патрон, соберите повторитель и установите его на автомобиль.
Замена ламп заднего фонаря
Вам потребуется: отвертка.
Перед началом работы отсоедините провод от клеммы "–" аккумуляторной батареи.

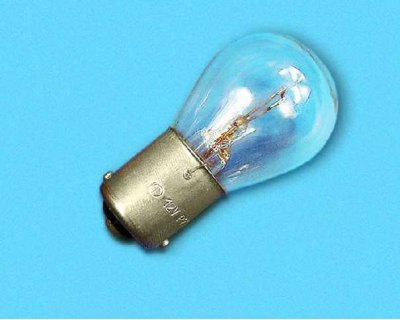

В заднем фонаре применяются лампы следующих типов:

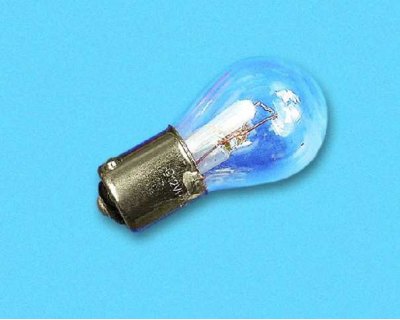

- лампа сигнала торможения и габаритного света – А12-21 5 (имеет две нити накаливания);
- лампа указателя поворота – А12-21-3;
- лампа света заднего хода – А12-21-3.
Замена показана на примере лампы света заднего хода левого фонаря. Правый фонарь для замены ламп можно не снимать.

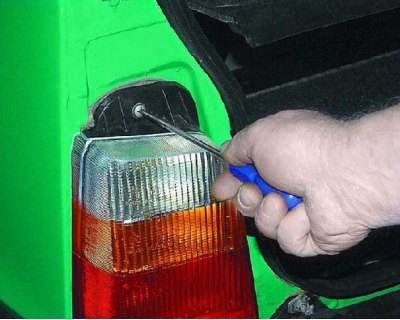

27. Отверните винт крепления заднего фонаря и...

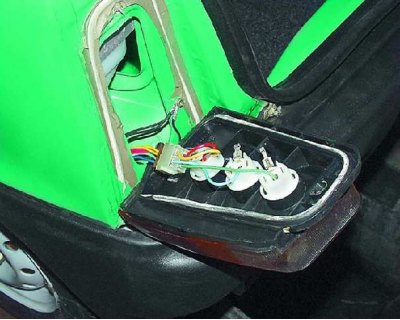

28....выньте задний фонарь из кузова.
29. Поверните патрон лампы против часовой стрелки и выньте его из фонаря.

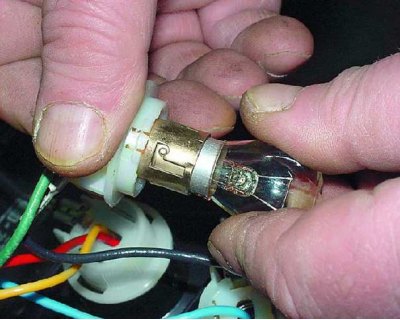

30. Нажмите на лампу, поверните ее против часовой стрелки до упора и выньте из патрона.

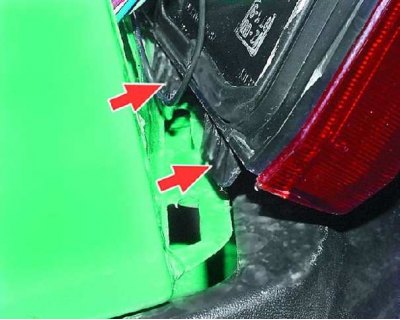

31. Установите новую лампу и фонарь в порядке, обратном снятию. При этом фиксирующие выступы корпуса фонаря должны войти в отверстия кузова.
Замена лампы освещения номерного знака
Вам потребуется: отвертка.
Перед началом работы отсоедините провод от клеммы "–" аккумуляторной батареи.

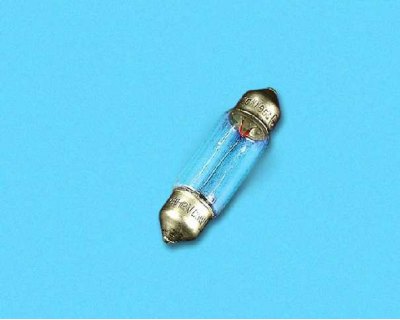

В фонаре освещения номерного знака применяется лампа типа АС12-5.

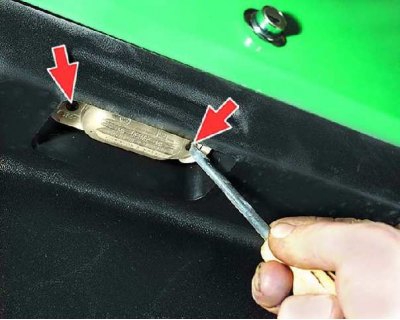

32. Отверните два винта крепления фонаря освещения номерного знака к заднему буферу и...

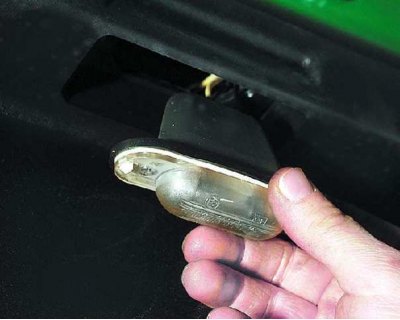

33....выньте фонарь из отверстия заднего буфера.

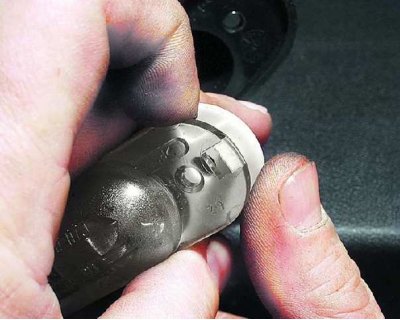

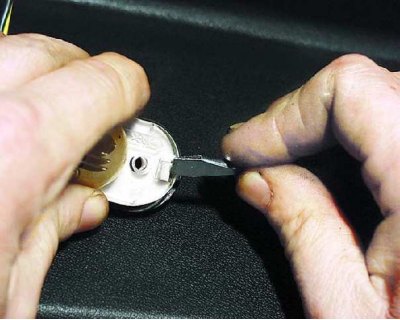

34. Подденьте отверткой защелку на корпусе фонаря и...
35....снимите рассеиватель с корпуса фонаря.

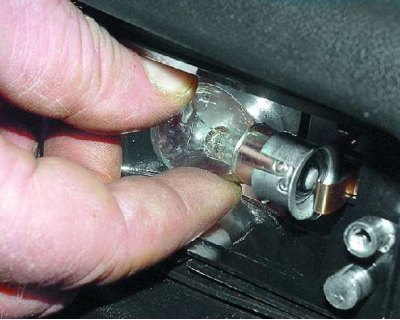

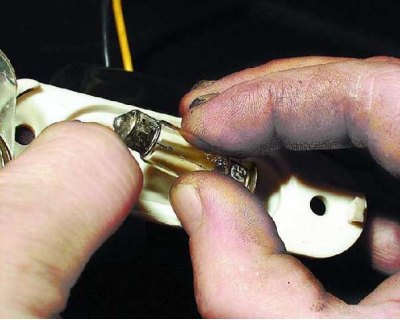

36. Выньте лампу из держателей корпуса фонаря. Установите новую лампу и фонарь в порядке, обратном снятию.
