- термометр
- ареометр
- стеклянная трубка
- резиновая груша
- зарядно-пусковое устройство
Проверяйте уровень и плотность электролита через каждые 15 000 км пробега.
Регулярно очищайте аккумуляторную батарею от пыли и грязи. Если на корпусе появились трещины или вспучивание верхней крышки, замените аккумуляторную батарею.
Электролит должен быть прозрачным. Бурый оттенок свидетельствует об осыпании активной массы пластин – надо менять батарею.
Внимание! При эксплуатации уровень электролита постепенно снижается из-за испарения воды, входящей в его состав. Для восстановления уровня доливайте в батарею только дистиллированную воду.
![](https://www.vazbook.ru/img/vaz_1111/1669.jpg)

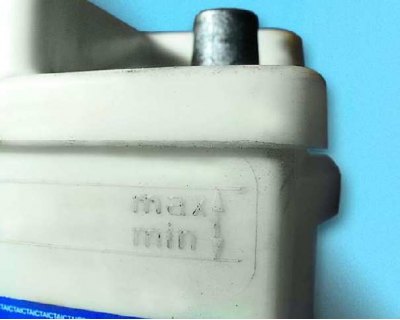

1. Если у батареи полупрозрачный корпус, уровень электролита определяют визуально: он должен находиться между метками "MIN" и "MAX" на боковой поверхности батареи.
![](https://www.vazbook.ru/img/vaz_1111/1670.jpg)

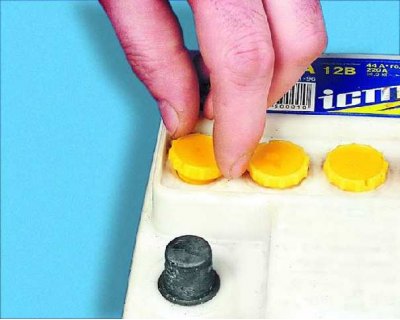

2. Если у батареи непрозрачный корпус, отверните шесть пробок на крышке.
![](https://www.vazbook.ru/img/vaz_1111/1671.jpg)

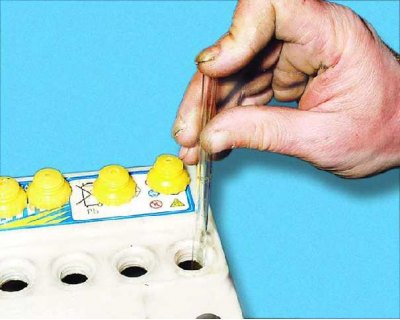

3. Проверьте уровень электролита в первой банке аккумуляторной батареи, вставив стеклянную трубку (она продается в комплекте с ареометром) в отверстие до упора в предохранительную сетку; затем, зажав трубку пальцем...
![](https://www.vazbook.ru/img/vaz_1111/1672.jpg)

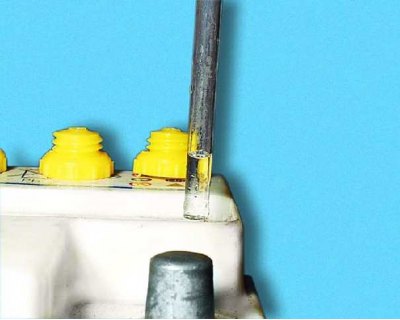

4. ...выньте ее, не отпуская палец. Уровень электролита должен составлять 10–15 мм.
![](https://www.vazbook.ru/img/vaz_1111/1673.jpg)

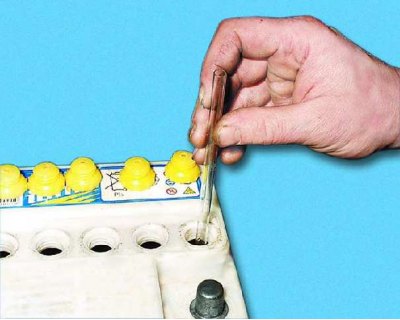

5. Вставьте трубку в отверстие и отпустите палец для слива электролита. Таким же образом проверьте уровень в остальных банках аккумуляторной батареи. Если в какой-либо из банок уровень меньше, долейте в нее дистиллированную воду до рекомендуемого уровня.
Проверка плотности электролита
Предупреждение! При проверке плотности будьте осторожны: в состав электролита входит серная кислота! Капли электролита, попавшие на детали автомобиля или на открытые участки тела, немедленно промойте большим количеством воды.
![](https://www.vazbook.ru/img/vaz_1111/1674.jpg)

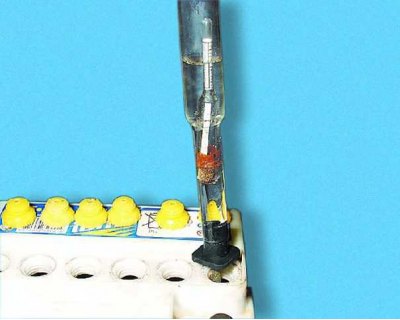

6. Плотность электролита можно измерять только через два часа после корректировки его уровня: вода должна перемешаться с электролитом. Для проверки плотности вставьте ареометр в отверстие до упора в предохранительную сетку и отберите электролит с помощью груши, чтобы поплавок ареометра всплыл.
![](https://www.vazbook.ru/img/vaz_1111/1675.jpg)

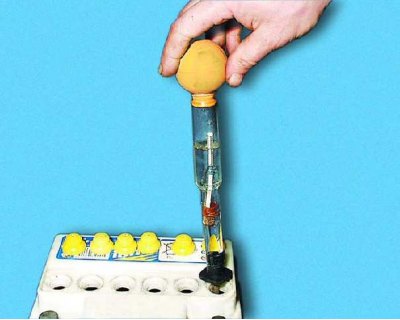

7. Деление на поплавке, находящееся на уровне электролита, показывает его плотность. Учитывайте, что плотность зависит от температуры электролита, поэтому вносите в результат измерений поправку (табл. 4). По плотности можно судить о степени разряда батареи (табл. 5). Если плотность ниже нормы или отличается в банках более чем на 0,02 г/см3, надо подзарядить аккумуляторную батарею.
8. Слейте электролит из ареометра в банку аккумуляторной батареи.
Таблица 4. Поправка к показаниям ареометра в зависимости от температуры электролита
Температура электролита, °С | Поправка, г/см3 |
От –40 до –26 | –0,04 |
От –25 до –11 | –0,03 |
От –10 до 4 | –0,02 |
От 5 до 19 | –0,01 |
От 20 до 30 | 0,00 |
От 31 до 45 | 0,01 |
Таблица 5. Плотность электролита при 25°С, г/см3
Климатический район(среднемесячная температура воздуха в январе, °С) | Время года | Полностью заряженная батарея | Батарея разряжена | |
на 25% | на 50% | |||
Очень холодный (от –50 до –30) | Зима Лето | 1,30 1,28 | 1,26 1,24 | 1,22 1,20 |
Холодный | Круглый год | 1,28 | 1,24 | 1,20 |
Умеренный | Круглый год | 1,28 | 1,24 | 1,20 |
Теплый влажный (от 0 до 4) | Круглый год | 1,23 | 1,19 | 1,15 |
Жаркий сухой (от –15 до 4) | Круглый год | 1,23 | 1,19 | 1,15 |
Зарядка аккумуляторной батареи
Внимание! Во время зарядки аккумуляторной батареи не курите и не пользуйтесь открытым огнем.
Внимание! Перед зарядкой снимите аккумуляторную батарею с автомобиля, иначе "закипевший" электролит может выплеснуться на кузов и детали автомобиля.
Протрите батарею от грязи, особенно ее верхнюю часть, на которой могут быть следы электролита.
Проверьте уровень и плотность электролита. При необходимости доведите уровень электролита до нормы.
![](https://www.vazbook.ru/img/vaz_1111/1676.jpg)

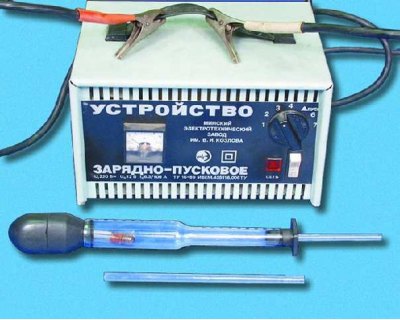

9. Для зарядки аккумуляторной батареи пользуйтесь зарядным или зарядно-пусковым устройством в соответствии с инструкцией.
![](https://www.vazbook.ru/img/vaz_1111/1677.jpg)

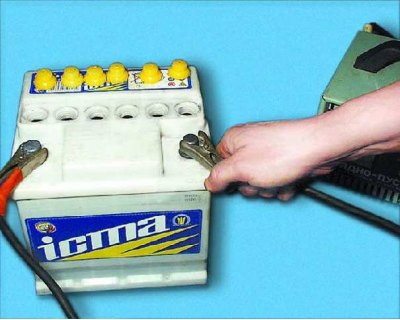

10. Выверните все пробки банок и подсоедините провода зарядного устройства к клеммам батареи, соблюдая полярность; затем включите зарядное устройство.
![](https://www.vazbook.ru/img/vaz_1111/1678.jpg)

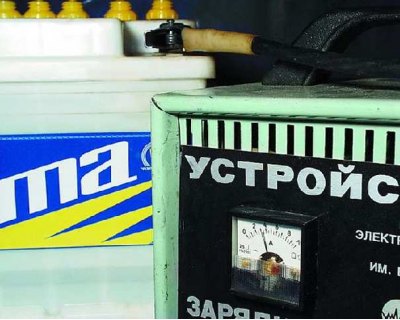

11. Установите силу зарядного тока, равную 0,1 емкости батареи (для батареи емкостью 36 А·ч – 3,6 А; для батареи емкостью44 А·ч – 4,4 А и т.д.). Во время зарядки периодически корректируйте силу зарядного тока.
12. Во время зарядки регулярно проверяйте температуру и плотность электролита. Если температура электролита превысит 40°С, уменьшите зарядный ток наполовину либо прервите зарядку и дайте электролиту остыть до 27°С.
13. Если в течение двух часов плотность не меняется и началось бурное "кипение" электролита, значит батарея полностью заряжена. Сначала выключите зарядное устройство, затем отсоедините провода от клемм батареи.
![](https://www.vazbook.ru/img/vaz_1111/1679.jpg)

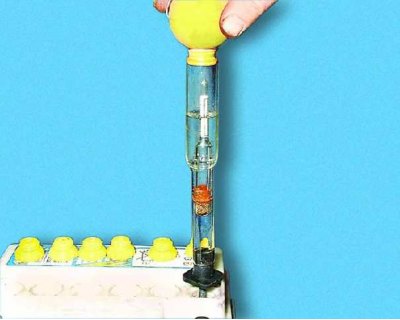

14. Замерьте плотность электролита во всех банках. Если она больше нормы, отберите резиновой грушей часть электролита из банки и долейте такой же объем дистиллированной воды. Если плотность электролита меньше нормы, откачайте ареометром часть электролита и долейте столько же электролита плотностью 1,40 г/см3 (табл. 6). После этого вновь подключите зарядное устройство и заряжайте батарею в течение 30 мин. Снова измерьте плотность электролита и при необходимости доведите ее до нормы, как указано ранее.
Таблица 6. Примерные нормы корректировки плотности электролита
Требуемая плотность электролита в аккумуляторе, г/см3 | 1,24 | 1,26 | 1,28 | 1,30 |
Реальная плотность электролита, г/см3 | Объем удаляемого из аккумулятора электролита, см3 | |||
1,15 | 254 | 290 | 342 | 396 |
1,16 | 220 | 275 | 330 | 385 |
1,17 | 201 | 259 | 316 | 374 |
1,18 | 181 | 241 | 301 | 362 |
1,19 | 158 | 222 | 285 | 348 |
1,20 | 133 | 200 | 266 | 333 |
1,21 | 105 | 176 | 246 | 316 |
1,22 | 74 | 149 | 223 | 242 |
1,23 | 40 | 119 | 198 | 277 |
1,24 | 0 | 84 | 169 | 253 |
1,25 | 24 | 45 | 136 | 226 |
1,26 | 47 | 0 | 97 | 194 |
1,27 | 68 | 23 | 53 | 158 |
1,28 | 87 | 44 | 0 | 115 |
1,29 | 105 | 63 | 21 | 63 |
1,30 | 112 | 82 | 41 | 0 |
1,31 | 138 | 90 | 59 | 20 |
После удаления электролита необходимо долить такое же количество электролита плотностью 1,40 г/см3. | |
После удаления электролита необходимо долить такое же количество дистиллированной воды. |
