Мал. 8-25. Схема абмывальнікаў шкла:
1 - жыклер абмывальніка шкла дзверы задка; 2 - шланг ад помпы да жыклёра; 3 - бачок абмывальніка шкла дзверы задка; 4 - жыклёры абмывальніка ветравога шкла; 5 - нагнятальная помпа абмывальніка шклоў фар; 6 - шланг да жыклёра шкла фары; 7 - трайнік; 8 - бачок абмывальнікаў ветравога шкла і шклоў фар; 9 - нагнятальная помпа ветравога шкла; 10 - нагнятальная помпа абмывальніка шкла дзвярэй задка.
У абмывальніку шкла дзвярэй задка маецца асобны бачок, усталяваны ў багажным аддзяленні.
Зняцце і ўстаноўка нагнятальных помпаў абмывальнікаў ветравога шкла і шклоў фар. Адлучыце электрычныя правады ад электрарухавіка 1 (мал. 8-26) і зніміце трубку са штуцара нагнятальнай помпы.

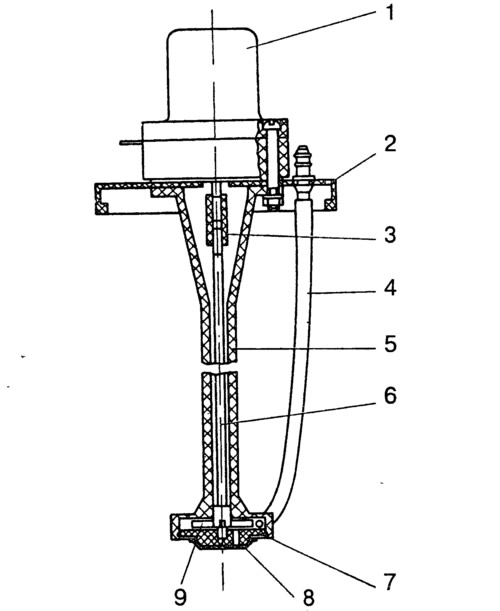

Мал. 8-26. Помпа абмывальніка:
1 - электрарухавік; 2 - вечка бачка; 3 - муфта; 4 - трубка падачы вадкасці; 5 - корпус помпы; 6 - вал ротара; 7 - апора вала ротара; 8 - абадок з сеткай фільтра; 9 - ротар.
Павярніце вечка 2 з электрарухавіком супраць гадзіннікавай стрэлкі і зніміце нагнятальную помпу з бачка.
Устаноўку выконвайце ў зваротным парадку.
Разборка і зборка нагнятальнай помпы абмывальнікаў ветравога шкла і шклоў фар. Нагнятальная помпа і электрарухавік (мал. 8-26) мацуюцца шрубамі з гайкамі да вечка 2.
[Першакрыніца размешчаны на сайце: vazbook.ru]
Для разборкі помпы вывярніце шрубы, зніміце электрарухавік і вечка, адлучыце трубку 4 падачы вадкасці.
Падчапіўшы за край абадок 8, зніміце яго разам з сеткай фільтра.
Зніміце муфту 3, затым, асцярожна пастукваючы па вале 6 ротара 9, выштурхніце апору 7 і выміце вал з ротарам.
Зборку вырабляеце ў зваротным парадку.
Зняцце і ўстаноўка жыклёраў абмывальнікаў. Для зняцця жыклёра з боку маторнага адсека злёгку сцісніце зашчапкі пластмасавага корпуса 1 (мал. 8-27) і, падчапляючы яго зверху адвёрткай і пераадольваючы супраціў, выміце жыклер у зборы з распыляльнікам.

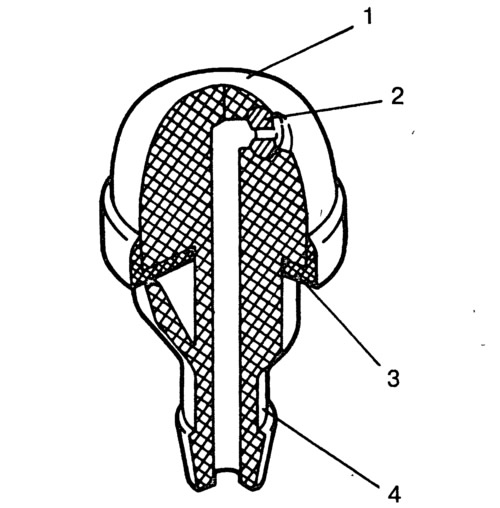

Мал. 8-27. Жыклёры абмывальнікаў ветравога шкла і шкла дзверы задка:
1 - корпус жыклёра; 2 - распыляльнік; 3 - пракладка; 4 - штуцэр.
Адлучыце трубку і прадуйце распыляльнік 2 і корпус сціснутым паветрам.
Пры ўсталёўцы жыклёра ўстаўце яго рэзка корпусам у адтуліну кузава.
Кірунак бруі вадкасці адрэгулюйце зменай становішча распыляльніка ў гняздзе корпуса. Для гэтага ўстаўце іголачку ў адтуліну распыляльніка жыклёра і акуратна звярніце распыляльнік, каб бруя вадкасці пападала ў неабходную зону шкла.
