Зауваження. Підрульові перемикачі можна зняти та встановити як окремо, так і у зборі зі з'єднувачем (центральною частиною перемикачів). Залежно від мети роботи, кількість і порядок операцій, показаних у розділі, слід змінити. Наприклад, замінити будь-який із підрульових перемикачів можна без зняття кермового колеса.
Зняття
1. Від'єднуємо клему дроту від негативного виведення акумуляторної батареї (див. "Підготовка автомобіля до технічного обслуговування та ремонту").
2. Знімаємо декоративні накладки кермової колонки (див. "Декоративні накладки рульової колонки - зняття та встановлення").
3. Якщо потрібно зняти з'єднувач підрульових перемикачів, знімаємо кермо (див. "Рульове колесо - зняття та встановлення").

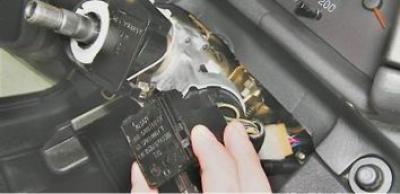

4. Стиснувши пружинні фіксатори правого перемикача, виймаємо його зі з'єднувача разом із підключеною колодкою джгута проводів.
5. Від'єднуємо колодку джгута дротів від перемикача.
6. Аналогічно знімаємо лівий підрульовий перемикач.

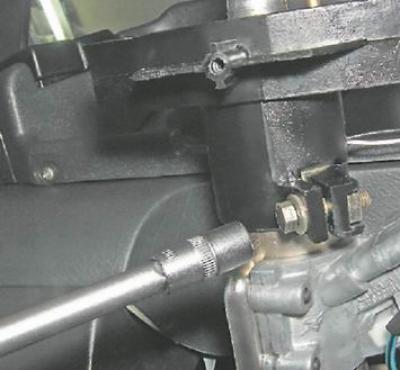

7. Торцевим ключем на 8 мм відвертаємо на кілька обертів стяжний болт кріплення з'єднувача підрульових перемикачів.
8. Знімаємо з'єднувач із кермової колонки.
Оригінал доступний на веб-сайті: VAZBOOK.RU
9. Від'єднуємо колодки двох дротів від контактів вимикача звукового сигналу.
Встановлення
1. У довільному порядку приєднуємо колодки двох дротів звукового сигналу до з'єднувача підрульових перемикачів.
2. Надягаємо з'єднувач на рульову колонку.
3. Злегка затягуємо стяжний болт кріплення з'єднувача (так, щоб положення перемикача можна було змінювати зусиллям руки).

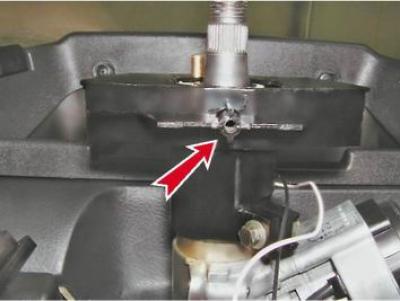

Зауваження. Необхідно встановити з'єднувач підрульових перемикачів у таке положення, при якому центральний шуруп кріплення нижньої накладки рульової колонки можна було б загорнути у відповідний отвір з'єднувача.
4. Встановлюємо нижню накладку рульової колонки на місце і хрестовою викруткою загортаємо два шурупи кріплення накладки до поперечки панелі приладів.
5. Регулюємо положення з'єднувача на рульовій колонці, домагаючись можливості загортання центрального шурупа кріплення накладки рульової колонки у відповідний отвір з'єднувача.
6. Знайшовши оптимальне положення з'єднувача, вивертаємо два шурупи і знімаємо нижню накладку рульової колонки.
7. Не зміщуючи з'єднувач, затягуємо болт його кріплення.
8. Подальшу роботу виконуємо у зворотній послідовності.
