Трубопроводы высокого давления для КПГ изготовлены из трубы бесшовной холоднокатаной или холоднотянутой: внешний диаметр (10±0,1) мм, стенка (2±7,5)%, материал — сталь 20.
Соединения газовых трубопроводов высокого давления с элементами ГБО выполняются беспрокладочными ниппельными соединениями типа «врезающееся кольцо», допускающее многократную разборку (рис. 3.38). Материал ниппеля — сталь 40Х.
Рис. 3.38. Беспрокладочное ниппельное соединение: а - до затяжки: б - после затяжки; в - ниппель; 1 - соединяемая деталь; 2 - гайка; 3 - ниппель; 4 - трубка
При затягивании накидной гайки ниппель деформируется и заполняет пространство внутреннего конического отверстия в штуцере соединяемой детали, при этом острая кромка ниппеля врезается в стенку трубки для предотвращения ее вырыва из соединения под действием высокого давления.
Предварительное врезание колец в стенку трубки в сборе с накидными гайками производится в технологическом стальном штуцере (рис. 3.39). Также могут использоваться соединения уплотнителей фирмы «Шваглок» (рис. 3.40).

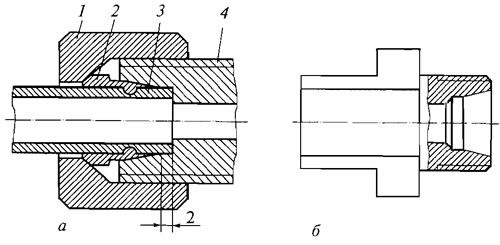

Рис. 3.39. Технологический штуцер для предварительного врезания ниппеля в трубопровод: а - ниппельное соединение трубопроводов с технологическим штуцером; б - технологический штуцер; 1 - накидная гайка; 2 - кольцо; 3 - трубопровод; 4 - штуцер

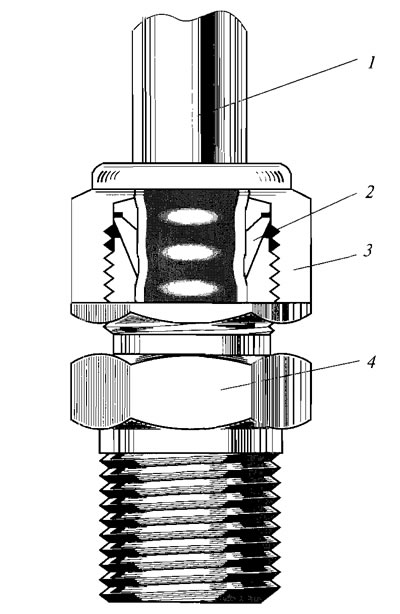

Рис. 3.40. Беспрокладочное ниппельное соединение типа «Шваглок»: 1 - трубопровод; 2 - ниппель; 3 - накидная гайка; 4 - штуцер
Газовые баллоны КПГ соединяют между собой и в отдельные секции при помощи специальных переходников и штуцеров (угольник баллона, тройник баллона, тройник вентильный).
Трубопроводы для систем питания ГСН изготовлены из медных трубок с внешним диаметром 8 мм (толщина стенок 0,8 мм) и 6 мм или стальной холоднотянутой (холоднодеформированной) бесшовной трубы с внешним диаметром 8 мм.
Соединения газовых трубопроводов с элементами газового оборудования выполняются беспрокладочными ниппельными соединениями в виде конусной муфты (рис. 3.41). Трубки диаметром 8 мм могут подсоединяться накидными гайками с предварительной развальцовкой торца трубки.

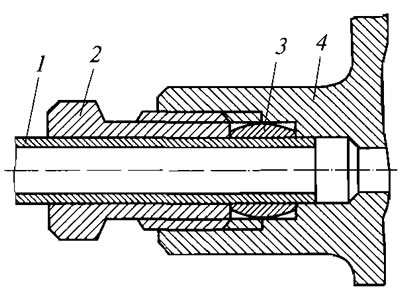

Рис. 3.41, Соединение трубопровода с помощью конусной муфты: 1 - трубка; 2 - упорная гайка; 3 - конусная муфта; 4 - корпус
