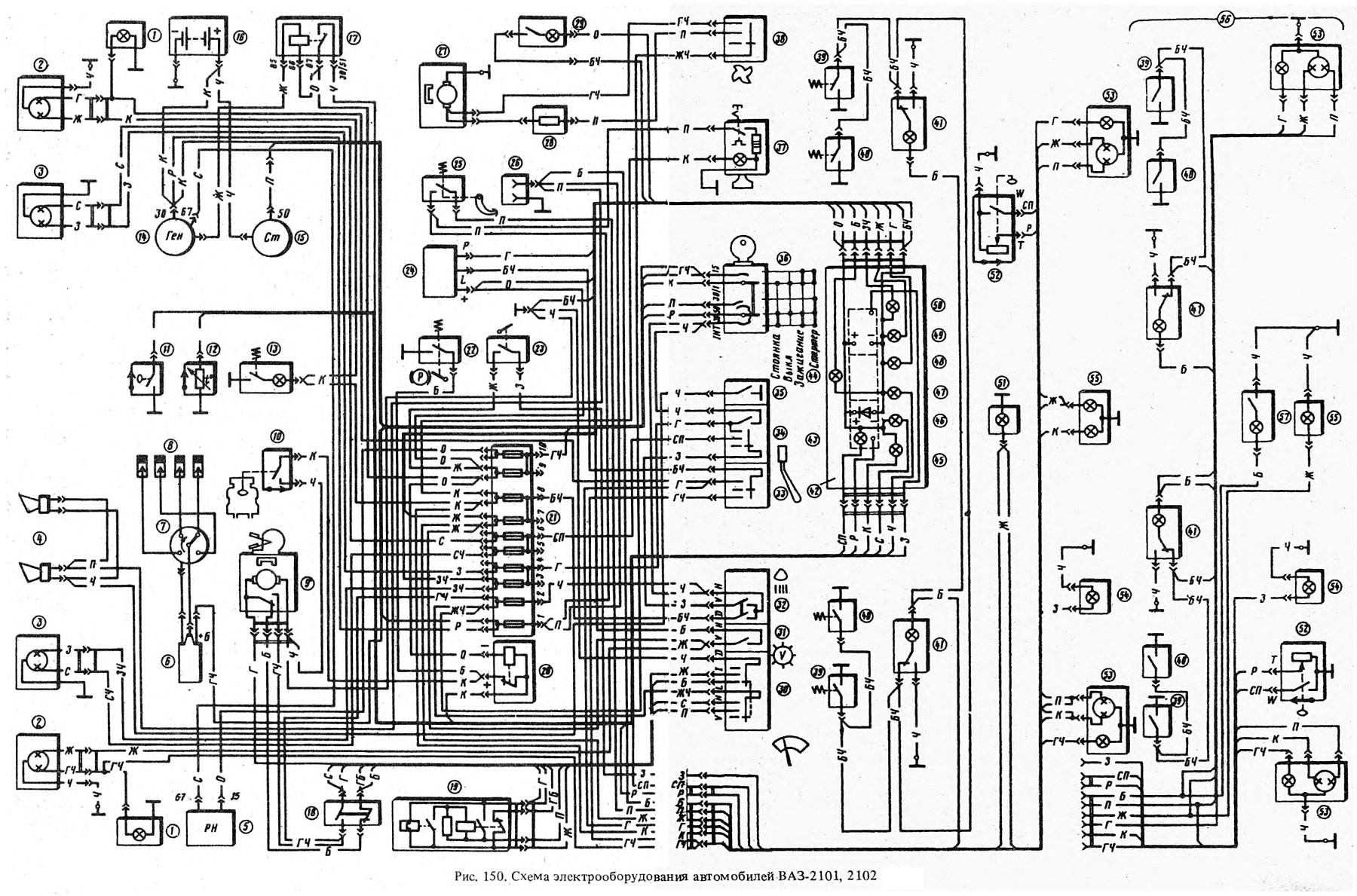

Схема электрооборудования автомобилей 2101 и 2102 представлена на рис. 150, а автомобилей 21011 и 21013 — на рис. 151. При этом на названных рисунках приняты следующие обозначения:
1 - боковые указатели поворота; 2* - подфарники; 2** - передние указатели поворота; 3 - фары; 4 - звуковые сигналы; 4а** - электродвигатель омывателя ветрового стекла; 5 - регулятор напряжения; 6 - катушка зажигания; 7 - распределитель зажигания; 8 - свечи зажигания; 9 - электродвигатель стеклоочистителя; 10 - датчик недостаточного уровня тормозной жидкости; 11 - датчик контрольной лампы давления масла; 12 - датчик указателя температуры охлаждающей жидкости; 13 - подкапотная лампа; 14 - генератор; 15 - стартер; - аккумуляторная батарея; 17 - реле контрольной лампы заряда аккумуляторной батареи; 18** - выключатель стеклоочистителя, расположенный в насосе омывателя ветрового стекла; 18а** - реле включения ближнего света фар; 18а - реле включения дальнего света фар; 19 - реле стеклоочистителя; 20 - реле-прерыватель контрольной лампы стояночного тормоза; 21 - блок предохранителей; 22 - выключатель контрольной лампы стояночного тормоза; 23 - выключатель света заднего хода; 24 - реле-прерыватель указателей поворота;. 25 - выключатель стоп-сигнала; 26 - штепсельная розетка для переносной лампы; 27 - электродвигатель отопителя; 28 - дополнительный резистор электродвигателя отопителя; 29 - лампа освещения вещевого ящика; 30 - переключатель стеклоочистителя; 30а** - выключатель омывателя ветрового стекла; 31 - выключатель освещения комбинации приборов; 32 - выключатель наружного освещения; 33 - переключатель указателей поворота; 34 - переключатель света фар; 35 - выключатель звукового сигнала; 36 - выключатель зажигания; 37 - прикуриватель; 38 - переключатель отопителя; 39 - выключатели плафонов, расположенные в стойках задних дверей; 40 - выключатели плафонов, расположенные в стойках передних дверей; 41 - плафоны; 42 - комбинация приборов; 43 - контрольная лампа резерва топлива; 44 - лампа освещения комбинации приборов; 45 - контрольная лампа стояночного тормоза и уровня тормозной жидкости; 46 - контрольная лампа давления масла; 47 - контрольная лампа заряда аккумуляторной батареи; 48 - контрольная лампа указателей поворота; 49 -контрольная лампа наружного освещения; 50 - контрольная лампа дальнего света фар; 51 - лампа освещения багажника; 52 - датчик указателя уровня и резерва топлива; 53 - задние фонари; 54 - фонарь света заднего хода; 55 - фонарь освещения номерного знака; 56* - задний пучок проводов автомобиля ВАЗ-2102; 57* - плафон освещения задней части кузова автомобиля ВАЗ-2102.
* Только для рис. 150.
** Только для рис. 151.
Большинство цепей включается выключателем зажигания. Всегда включены (независимо от положения ключа в выключателе зажигания) цепи питания звуковых сигналов, прикуривателя, стоп-сигнала, плафонов освещения салона и штепсельной розетки для переносной лампы.
Электрооборудование автомобилей защищено десятью плавкими предохранителями, установленными под панелью приборов с левой стороны рулевой колонки, причем девять из них рассчитаны на силу тока 8 А, а один — на 16 А. Цепь заряда аккумуляторной батареи, цепи зажигания и пуска двигателя не защищены предохранителями.
Прежде чем заменить перегоревший предохранитель, необходимо выяснить причину его сгорания и устранить ее. Не допускается применять предохранители, не предусмотренные конструкцией автомобиля.

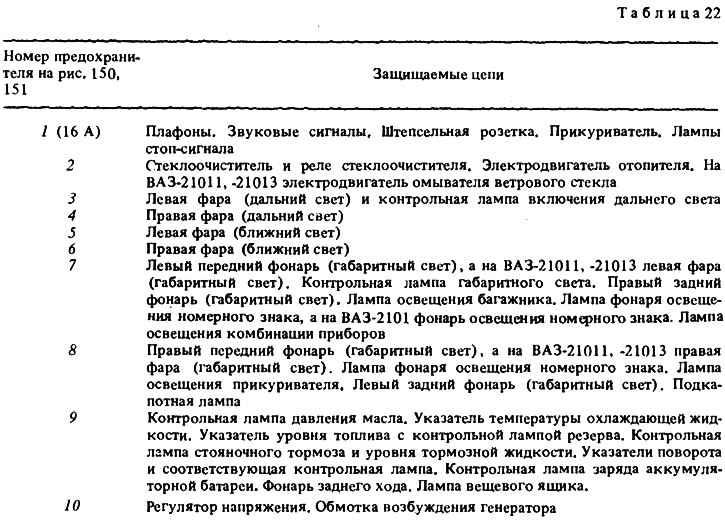

При поисках неисправности рекомендуется просмотреть указанные в табл. 22 цепи, которые защищает данный предохранитель.
На всех схемах, приведенных в главе "Электрооборудование", цвет проводов обозначается буквами, причем первая буква — это цвет самого провода, а вторая — цвет полоски на проводе: Б — белый; Г — голубой; Ж — желтый; 3 — (пурпурный); О — оранжевый; Р — розовый; С — серый; Ф — фиолетовый; Ч — черный.
