Регулировка света фар (ВАЗ-2101)

Направление световых пучков фар должно быть таким, чтобы дорога перед автомобилем была хорошо освещена, а водители встречного транспорта не ослеплялись при включении ближнего света. Регулируются фары вращением винтов 3 и 4 (рис. 168), которые поворачивают оптический элемент в вертикальной и горизонтальной плоскостях. Удобнее всего регулировать фары с помощью передвижных оптических приборов. Если их нет, то регулировку можно проводить с помощью экрана.

Полностью заправленный и снаряженный автомобиль с нагрузкой 75 кг на сиденьи водителя устанавливают на ровной горизонтальной площадке в 5 м от гладкой стены или какого-либо экрана (щит фанеры размером около 2x1 м и т.п.) так, чтобы ось автомобиля была ему перпендикулярна. Перед разметкой экрана следует убедиться, что давление воздуха в шинах нормальное, а затем качнуть автомобиль сбоку, чтобы установились пружины подвесок.

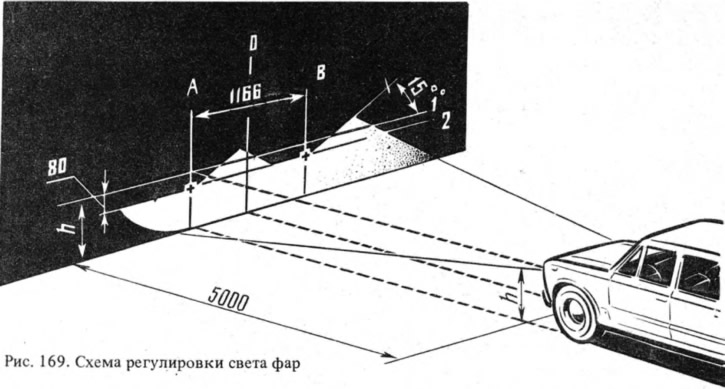

Чертят на экране (рис. 169) вертикальные линии: осевую 0 и линии и проходящие через точки, соответствующие центрам фар. Эти линии должны быть симметричны относительно осевой линии автомобиля. На высоте, соответствующей расстоянию центров фар от пола, проводят линию 1 и ниже ее на 80 мм линию 2 центров световых пятен. Включают ближний свет. Последовательно, сначала для правой фары (левая закрывается куском картона или темной ткани, либо отключается), а затем для левой (правая закрыта) регулируют винтами 3 (см. рис. 168) и 4 световые пучки фар. У отрегулированных фар верхняя граница световых пятен должна совпадать с линией 2 (см. рис. 169), а точки пересечения горизонтального и наклонного участков световых пятен — с линиями и

Проверяют, включается ли дальний свет фар.
