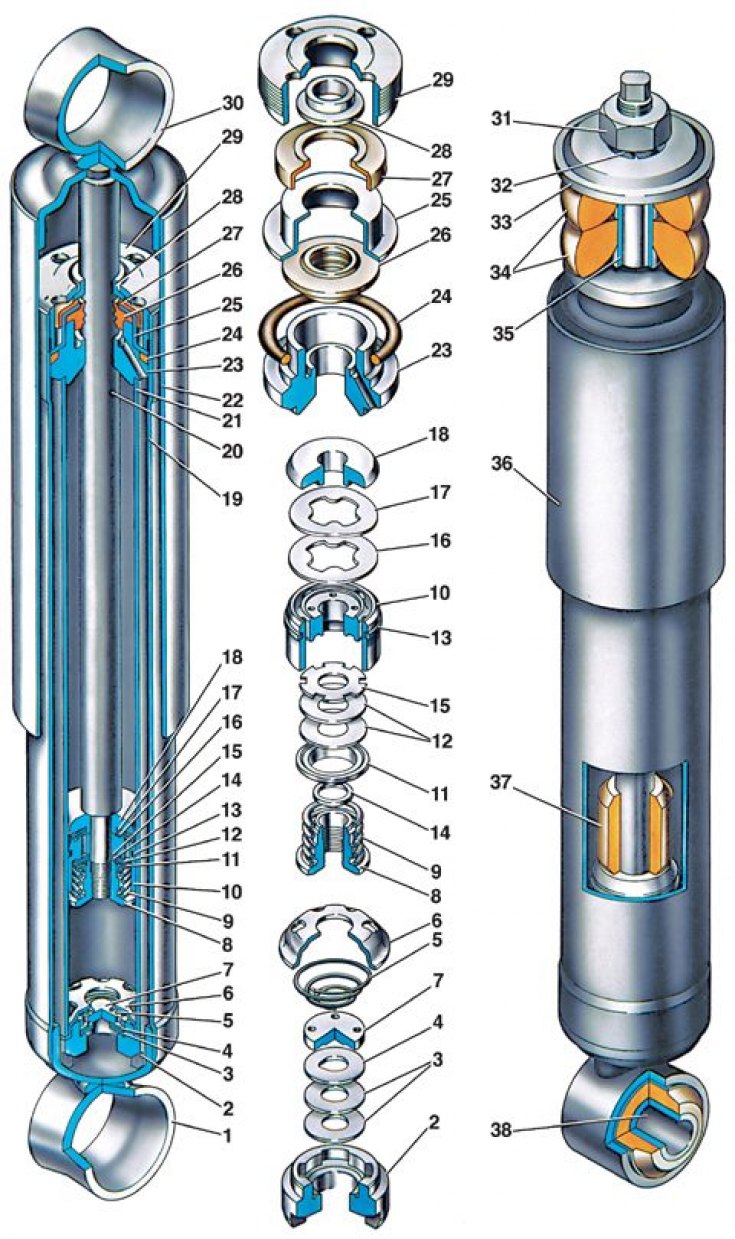

Амортизаторы передней и задней подвесок
1 – нижняя проушина; 2 – корпус клапана сжатия; 3 – диски клапана сжатия; 4 – дроссельный диск клапана сжатия; 5 – пружина клапана сжатия; 6 – обойма клапана сжатия; 7 – тарелка клапана сжатия; 8 – гайка клапана отдачи; 9 – пружина клапана отдачи; 10 – поршень амортизатора; 11 – тарелка клапана отдачи; 12 – диски клапана отдачи; 13 – кольцо поршня; 14 – шайба гайки клапана отдачи; 15 – дроссельный диск клапана отдачи; 16 – тарелка перепускного клапана; 17 – пружина перепускного клапана; 18 – ограничительная тарелка; 19 – резервуар; 20 – шток; 21 – цилиндр; 22 – кожух; 23 – направляющая втулка штока; 24 – уплотнительное кольцо резервуара; 25 – обойма сальника штока; 26 – сальник штока; 27 – прокладка защитного кольца штока; 28 – защитное кольцо штока; 29 – гайка резервуара; 30 – верхняя проушина амортизатора; 31 – гайка крепления верхнего конца амортизатора передней подвески; 32 – пружинная шайба; 33 – шайба подушки крепления амортизатора; 34 – подушки; 35 – распорная втулка; 36 – кожух амортизатора передней подвески; 37 – буфер штока; 38 – резинометаллический шарнир
Амортизаторы передней и задней подвесок отличаются размерами, способом крепления верхней части и наличием буфера 37 отдачи у переднего амортизатора, который ограничивает ход амортизатора при ходе отдачи. Кроме того, передний амортизатор имеет другие параметры рабочей характеристики.
Задний амортизатор состоит из резервуара 19 с проушиной, клапана сжатия (поз. 2, 3, 4, 5, 6, 7), рабочего цилиндра 21, штока 20 с поршнем 10 и клапанами отдачи и перепускным и кожуха 22 с проушиной.
Резервуар 19 изготовлен из стальной трубы, к нижнему концу которой приварена проушина 1, а в верхней части нарезана резьба для гайки 29. В выточку проушины вставлен корпус 2 клапана сжатия в сборе с дисками клапана. Он поджимается к выточке рабочим цилиндром 21. Кольцевое пространство между резервуаром и цилиндром заполнено жидкостью. Внутри рабочего цилиндра расположен шток 20 с поршнем 10. Поршень имеет вертикальные каналы, расположенные по двум окружностям. Каналы на малой окружности закрываются снизу дисками 12 и 15 клапана отдачи, а на большей – сверху тарелкой 16 перепускного клапана.
Клапан сжатия расположен в нижней части цилиндра. В корпусе 2 клапана выполнено гнездо, к которому поджимаются пружиной 5 через тарелку 7 диски 3 и 4. Диск 4 дроссельный, имеет вырез, через который дросселируется жидкость при малой скорости перемещения поршня. В нижней части корпуса клапана выполнена цилиндрическая проточка и четыре вертикальных канала, а в обойме 7 шесть боковых и одно центральное отверстия, через которые жидкость проходит из резервуара в цилиндр и обратно.
Сверху в цилиндр установлена направляющая втулка 23, которая уплотняется в резервуаре кольцом 24, а выход штока – сальником 26 с обоймой 25. Все детали, расположенные в верхней части цилиндра, поджимаются гайкой 29. В проушины амортизаторов запрессованы резинометаллические шарниры 38.
