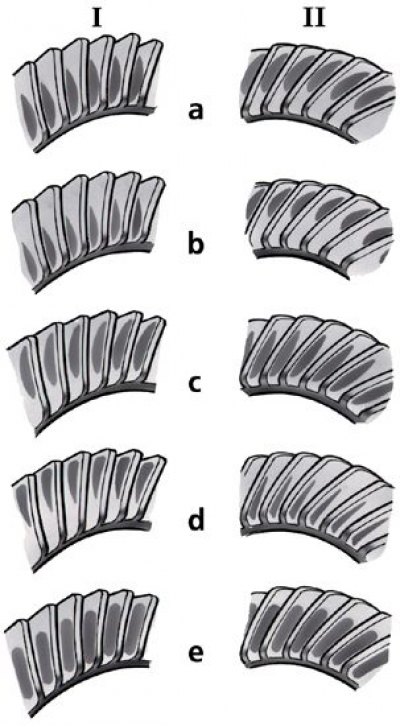

Расположение пятна контакта в зацеплении шестерен главной передачи
I – сторона переднего хода;
II – сторона заднего хода;
а и b – неправильный контакт в зацеплении шестерен: отодвиньте ведущую шестерню от ведомой, уменьшите толщину регулировочного кольца;
c и d – неправильный контакт: передвиньте ведущую шестерню к ведомой, увеличив толщину регулировочного кольца;
e – правильный контакт в зацеплении шестерен
1. Установите отрегулированный редуктор на стенд и смажьте рабочие поверхности зубьев ведомой шестерни тонким слоем свинцовой окиси.
2. Запустите стенд; рычагами стенда притормозите вращение установленных полуосей, чтобы под нагрузкой на поверхностях зубьев ведомой шестерни остались следы контакта с зубьями ведущей шестерни.
3. Измените направление вращения стенда и, притормаживая, получите следы контакта на другой стороне зубьев ведомой шестерни, что соответствует движению автомобиля назад.
Материал размещен на веб-сайте (www.VazBook.ru)
4. Зацепление считается нормальным, если на обеих сторонах зубьев ведомой шестерни пятно контакта будет равномерно расположено ближе к узкому торцу зуба, занимая две трети его длины и не выходя на вершину и основание зуба, как показано на рис. Расположение пятна контакта в зацеплении шестерен главной передачи, е.
5. Случаи неправильного расхождения пятна контакта на рабочей поверхности зуба указаны на рис. Расположение пятна контакта в зацеплении шестерен главной передачи (а, b, с, d).
6. Для регулировки правильного положения ведущей шестерни с заменой кольца необходима разборка узла.
7. При сборке повторите все операции по предварительному натягу роликовых подшипников ведущей шестерни, по проверке момента сопротивления проворачиванию, по предварительному натягу роликовых подшипников коробки дифференциала и по регулировке бокового зазора зацепления шестерен главной передачи.
