Пневмопривод дроссельной заслонки — снятие и установка (ВАЗ-2106)

Оглавление: Снятие ↓ Установка ↓

Снять пневмопривод можно без снятия карбюратора с автомобиля. Для этого достаточно снять корпус воздушного фильтра (см. "Корпус воздушного фильтра - снятие и установка").

Для наглядности работа показана на снятом карбюраторе.

Снятие

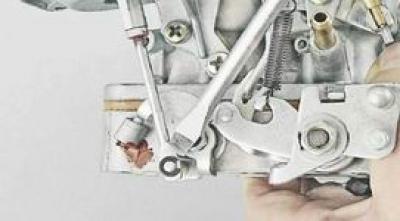

1. Сдвинув шлицевой отверткой, снимаем стопорную шайбу и затем тягу пневмопривода с оси рычага дроссельной заслонки.

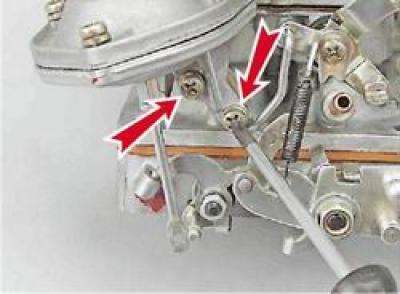

2. Крестовой отверткой отворачиваем два винта крепления пневмопривода к корпусу карбюратора.

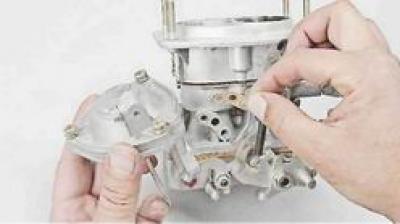

3. Отсоединяем пневмопривод от корпуса. Между корпусом карбюратора и пневмоприводом установлена уплотнительная прокладка. Проверяем состояние прокладки и при необходимости заменяем ее.

4. Для проверки диафрагмы утапливаем ее шток и закрываем пальцем отверстие подвода разрежения. Если шток не отжимается обратно возвратной пружиной, диафрагма исправна. В противном случае диафрагму необходимо заменить.

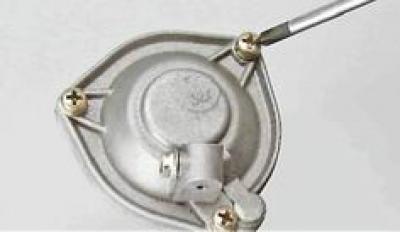

5. Для замены неисправной диафрагмы шлицевой отверткой отворачиваем три винта крепления крышки пневмопривода.

Текст взят с онлайн-ресурса VAZbook

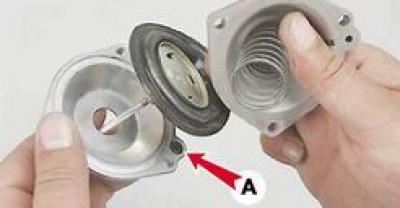

6. Разъединив крышку и корпус, вынимаем диафрагму и возвратную пружину. Обращаем внимание на то, чтобы не потерялось уплотнительное кольцо А соединительного канала. Заменяем диафрагму.

Установка

1. Перед сборкой промываем металлические детали пневмопривода ацетоном или очистителем карбюратора, продуваем соединительный канал.

2. Сборку и установку пневмопривода выполняем в обратной последовательности.

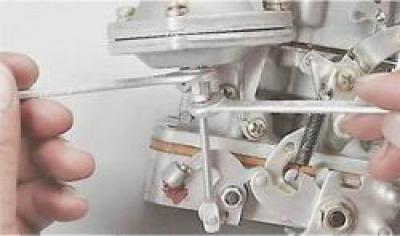

3. Если была произведена замена диафрагмы, перед установкой наконечника тяги на ось рычага заслонки регулируем длину тяги. Для этого, удерживая ключом на 7 мм шток диафрагмы от проворачивания, ключом того же размера ослабляем контргайку. Вращая тягу в штоке диафрагмы, добиваемся такого положения, чтобы отверстие наконечника штока совпало с осью на рычаге заслонки.
