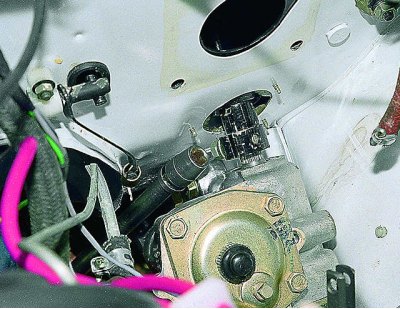

Снизу автомобиля торцевым ключом «на 13» отворачиваем болт стяжной муфты на нижнем конце рулевого вала. Для наглядности вакуумный усилитель тормозов снят.

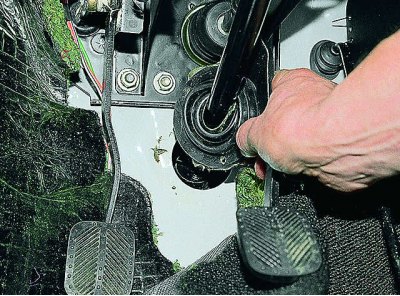

В салоне под педальным узлом отгибаем коврик и теплоизоляцию,...

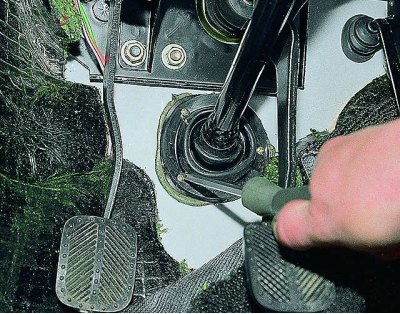

...крестообразной отверткой отворачиваем три винта-самореза крепления уплотнения рулевого вала...
...и сдвигаем его вверх по валу.

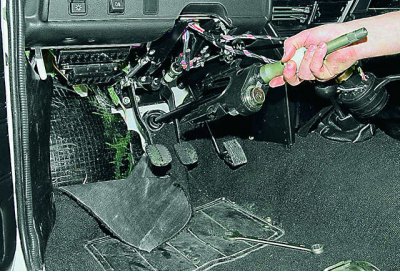

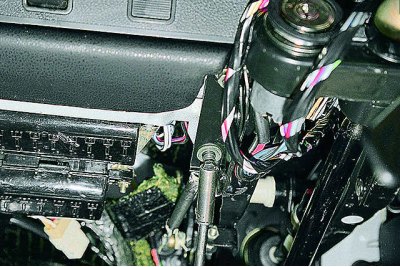

Торцевым ключом «на 10» отворачиваем два срезных болта крепления кронштейна рулевого вала.
Если у болтов сорваны головки под ключ, то зубилом ослабляем затяжку оставшихся круглых головок и окончательно отворачиваем их пассатижами.

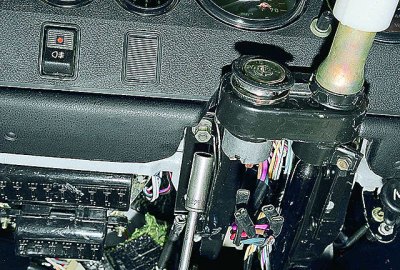

Торцевым ключом «на 10» отворачиваем две гайки крепления кронштейна руля...

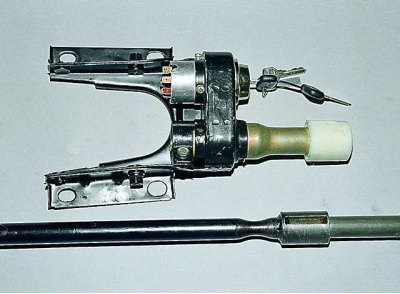

...и снимаем его вместе с рулевым валом.

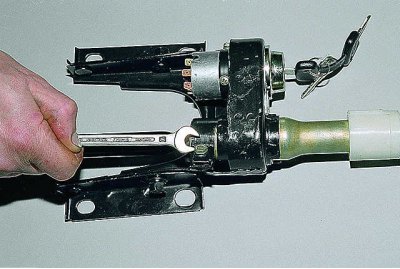

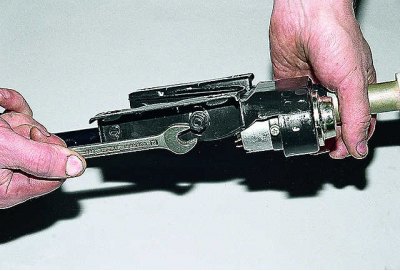

Ключом «на 10» ослабляем затяжку муфты и, повернув ключ зажигания в положение «0» или «I» (чтобы отключить блокировку вала), вынимаем вал из кронштейна.

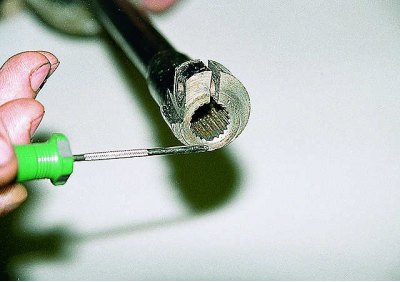

На валу профрезерован паз для запорного стержня противоугонного устройства.
Конструкция кронштейна позволяет компенсировать несоосность вала червяка и рулевого вала в вертикальной плоскости.
Устанавливаем рулевое колесо и несколько раз поворачиваем его в обе стороны для самоустановки вала, после чего затягиваем гайки на кронштейне рулевого вала.
Статья скопирована с веб-сайта: vazbook.ru
Внимание! Вал рулевого управления устанавливается на вал червяка только в одном положении.
Шлицевое соединение вала рулевого управления имеет сдвоенные впадины, а...

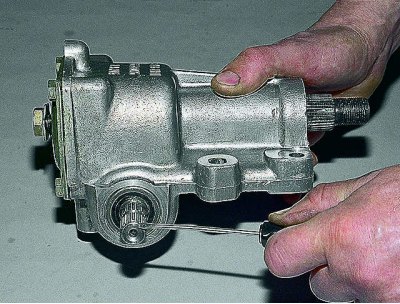

...на валу червяка имеются сдвоенные выступы.
Точно так же соединяется рулевое колесо с рулевым валом.
