Органы управления автомобилем (ВАЗ-2109)

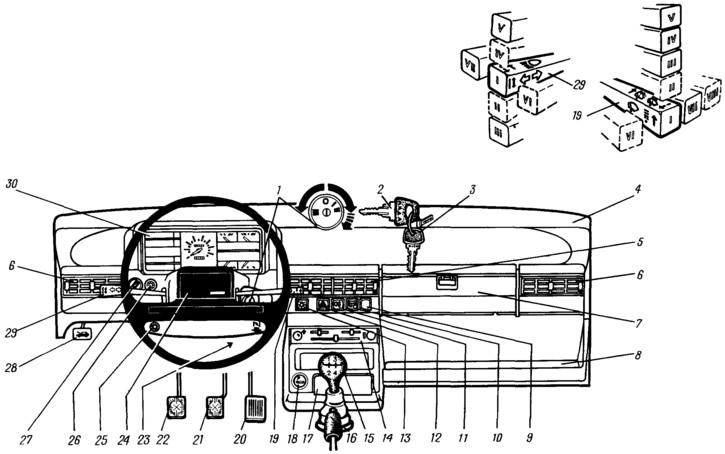

На всех автомобилях семейства ВАЗ-2108, ВАЗ-2109 одинаковое оформление панели приборов и расположение органов управления автомобилем (рис. 4).

1. Выключатель зажигания. Его ключ может быть установлен в следующие четыре положения:

• 0 — все выключено, ключ не вынимается, противоугонное устройство не включено;
• I — включено зажигание, ключ не вынимается;
• II — включен стартер, ключ не вынимается. Это положение не фиксированное, и после отпускания ключа он возвращается в положение «I». Повторно включить стартер можно лишь после возвращения ключа в положение «0»;
• III — зажигание выключено, при вынутом ключе срабатывает противоугонное устройство. Для выключения противоугонного устройства надо вставить ключ в выключатель зажигания и, слегка повертывая рулевое колесо вправо-влево, повернуть ключ в положение «0».

2. Ключ для включения зажигания. Ключ реверсивного типа, т. е. его можно вставлять в выключатель в любом положении. Номер ключа наносится на флажке кольца, скрепляющего ключи. Срезав флажок или заменив кольцо, можно сохранить секретность номера ключа зажигания.

3. Ключ для замков дверей.

4. Панель приборов.

5. Центральные сопла системы вентиляции и отопления салона.

6. Боковые сопла системы вентиляции и отопления салона.

Первоисточник расположен на сайте (VAZBOOK.ru)

7. Вещевой ящик.

8. Журнальная полка.

9. Заглушка.

10. Выключатель обогрева заднего стекла. Обогрев стекла включается нажатием на кнопку и выключается при повторном нажатии на кнопку.

11. Выключатель заднего противотуманного света. Задний противотуманный свет включается нажатием на кнопку и выключается при повторном нажатии на кнопку.


12. Выключатель аварийной сигнализации. При нажатии на кнопку включается мигающий свет всех указателей поворота и контрольной лампы в комбинации приборов. При повторном нажатии на кнопку сигнализация выключается.

13. Переключатель наружного освещения. При нажатии на нижнее плечо клавиши до первого фиксируемого положения включены габаритные огни, а до второго фиксированного положения — дополнительно ставятся под напряжение цепи фар.

14. Пульт управления системой вентиляции и отопления салона.

15. Рычаг переключения передач. На рукоятке рычага нанесена схема переключения передач.

16. Рычаг стояночного тормоза. Перемещением рычага вверх приводятся в действие колодки тормозных механизмов задних колес. Для возвращения рычага в исходное положение надо нажать кнопку на торце рукоятки рычага. В случае крайней необходимости стояночным тормозом можно пользоваться во время движения автомобиля для притормаживания либо использовать одновременно с рабочей тормозной системой.

17. Пепельница.

18. Прикуриватель. Для пользования нажать на патрон, который остается в утопленном положении примерно 20 с, после чего автоматически возвращается в первоначальное положение, готовый к применению.

19. Рычаг переключателя стеклоочистителей и омывателей. Если рычаг находится в положении:

• I — очиститель ветрового стекла выключен, омыватель и очиститель заднего стекла выключены;
• II — включен прерывистый режим работы очистителя ветрового стекла (не фиксированное положение);
• III — включен прерывистый режим работы очистителя ветрового стекла (фиксированное положение);
• IV — включена первая скорость очистителя ветрового стекла;
• V — включена вторая скорость очистителя ветрового стекла;
• VI — (на себя), включен омыватель ветрового стекла (не фиксированное положение). Одновременно включается и очиститель ветрового стекла. Если при этом включены фары, то работают очистители и омыватели фар;
• VII — включен очиститель заднего стекла (фиксированное положение);
• VIII — включен очиститель и омыватель заднего стекла (не фиксированное положение).

20. Педаль управления дроссельными заслонками карбюратора.

21. Педаль тормоза.

22. Педаль сцепления.

23. Рукоятка управления воздушной заслонкой карбюратора. Служит для пуска холодного двигателя. При вытянутой на себя рукоятке воздушная заслонка закрыта и в комбинации приборов загорается контрольная лампа прикрытия воздушной заслонки.

24. Выключатель звукового сигнала.

25. Рукоятка установки на нуль суточного счетчика пройденного пути. Показания счетчика сбрасываются вращением рукоятки против часовой стрелки на остановленном автомобиле. На части автомобилей рукоятка устанавливается непосредственно на спидометре.

26. Выключатель освещения приборов. Находится под напряжением, если включено наружное освещение. Вращением рукоятки включается освещение приборов и регулируется их яркость.

27. Гидрокорректор фар с ручной регулировкой. Устанавливается на части выпускаемых автомобилей. Вращением рукоятки корректируется угол наклона пучка света фар в зависимости от загрузки автомобиля.

28. Рычаг привода замка капота.

29. Рычаг переключателя указателей поворота, стояночных бортовых огней и света фар. Если при включенном зажигании рычаг находится в положении:

• I — указатели поворота включены; включен ближний свет фар, если полностью нажата клавиша переключателя 13;
• II — включены указатели левого поворота (не фиксированное положение);
• III — включены указатели левого поворота (фиксируемое положение);
• IV — включены указатели правого поворота (не фиксируемое положение);
• V — включены указатели правого поворота (фиксированное положение);
• VI — (на себя), включен дальний свет фар независимо от положения клавиши переключателя 13 (не фиксированное положение);
• VII — (от себя), включен дальний свет фар, если полностью нажата клавиша переключателя 13 (фиксированное положение).

Если ключ зажигания находится в положении III («Стоянка»), а рычаг занимает положение:

• III — включены стояночные огни левого борта;
• V — включены стояночные огни правого борта.
