Снятие
1. Подготавливаем автомобиль к выполнению ремонтных работ (см. п. 2а "Подготовка автомобиля к ТО и ремонту").
2. Снимаем правую (см. "Отопитель салона - снятие, установка, замена") и левую (см. п. 4-7 "Очиститель лобового стекла - снятие и установка") части шумоизоляции моторного отсека.
3. Снимаем решетку воздухопритока системы вентиляции салона (см. "Решетка воздухопритока системы вентиляции - снятие и установка").
4. Отворачиваем две гайки крепления главного тормозного цилиндра к корпусу вакуумного усилителя (см. п. 7 "Главный тормозной цилиндр - снятие, установка, замена").
5. Снимаем шланг подвода разрежения с патрубка обратного клапана вакуумного усилителя тормозов.
6. Глубоким торцовым ключом на 10 мм отворачиваем гайку крепления держателя тормозных трубок на левом брызговике.

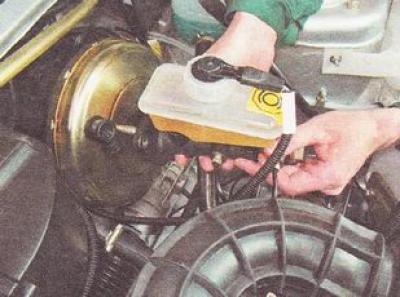

7. Осторожно не изгибая сильно тормозные трубки, отводим тормозной цилиндр вперед и снимаем его со шпилек вакуумного усилителя.

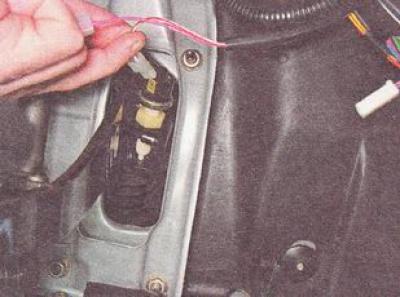

8. Снимаем два разъема с выводов выключателя сигнала торможения, установленного на педальном узле.

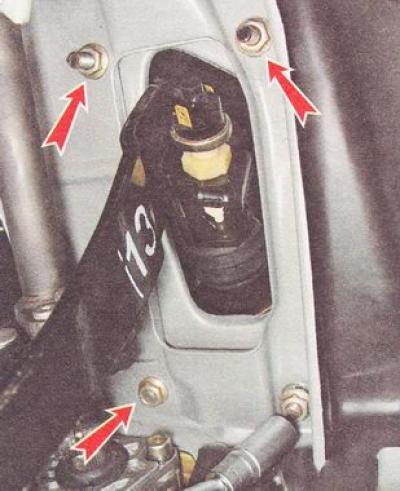

9. Глубоким торцовым ключом на 13 мм отворачиваем четыре гайки крепления кронштейна вакуумного усилителя к кузову автомобиля.

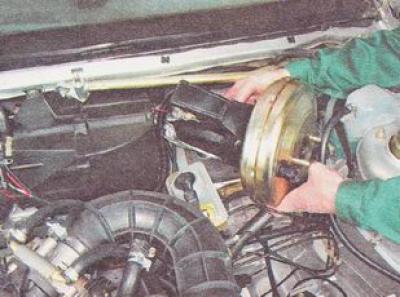

10. Снимаем вакуумный усилитель тормозов в сборе с кронштейном и педалью тормоза.
11. Закрепляем вакуумный усилитель в тисках.

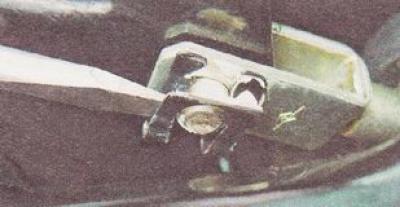

12. Шлицевой отверткой снимаем фиксирующую скобу пальца вилки штока вакуумного усилителя.
13. Вынимаем палец вилки штока вакуумного усилителя.
14. Накидным ключом на 17 мм отворачиваем две гайки крепления вакуумного усилителя к кронштейну.

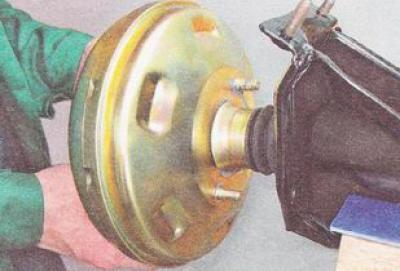

15. Снимаем вакуумный усилитель тормозов с кронштейна.
Установка
1. Устанавливаем на автомобиль вакуумный усилитель тормозов и все снятые детали в последовательности обратной снятию.
[Оригинал размещен на интернет-ресурсе vazbook]
2. Устанавливаем на место главный тормозной цилиндр.
3. Проверяем работу вакуумного усилителя (см. "Вакуумный усилитель тормозов - проверка").
