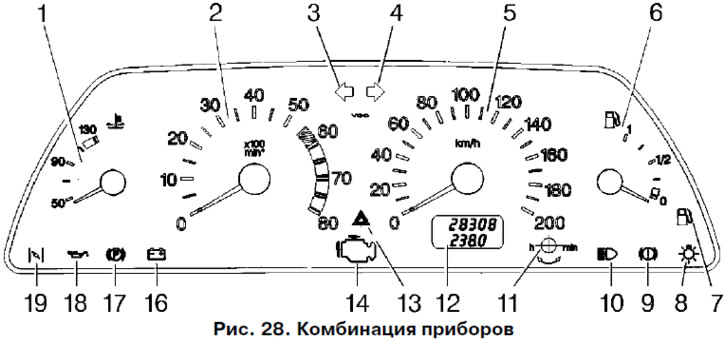

1 - указатель температуры охлаждающей жидкости. Переход стрелки в красную зону шкалы указывает на перегрев двигателя. В этом случае проверьте работу термостата и электровентилятора системы охлаждения.
Не допускайте работу двигателя в режиме перегрева (порог - 118°C).
2 - тахометр. Указывает частоту вращения коленчатого вала двигателя. Зона шкалы с красной штриховкой обозначает режим работы двигателя с высокой частотой вращения коленчатого вала, красная зона шкалы - опасные для двигателя режимы.
Не допускайте превышение максимально разрешенных оборотов двигателя (порог - 6000 об/мин.).
3 - контрольная лампа включения указателей поворота по левому борту. Загорается зеленым мигающим светом при включении левого поворота.
4 - контрольная лампа включения указателей поворота по правому борту. Загорается зеленым мигающим светом при включении правого поворота.
5 - спидометр.
6 - указатель уровня топлива.
7 - контрольная лампа резерва топлива. Загорается оранжевым светом, если в топливном баке осталось от 7 до 9,5 л бензина, из них около 3 л - невырабатываемый остаток. Ни в коем случае нельзя допускать опорожнения топливного бака! В противном случае возможен выход из строя электробензонасоса.
8 - контрольная лампа включения габаритного света. Загорается зеленым светом при включении наружного освещения.
9 - контрольная лампа аварийного состояния рабочей тормозной системы. Загорается красным светом при понижении уровня жидкости в бачке гидропривода тормозов ниже метки «MIN», а также в момент включения стартера для контроля исправности самой лампы.
ВНИМАНИЕ! При загорании контрольной лампы движение запрещено до устранения причин снижения уровня жидкости.
10 - контрольная лампа включения дальнего света фар. Загорается синим светом при включении дальнего света фар.
11 - кнопка сброса показаний суточного пробега. Сброс показаний суточного счетчика пройденного пути производится кратковременным нажатием на кнопку 11.
12 - индикатор пробега. Верхняя строка индикатора указывает суммарный пробег автомобиля, а нижняя является суточным счетчиком пройденного пути. Сброс показаний суточного счетчика проводите удержанием кнопки 11 в нажатом положении более 3 секунд на остановленном автомобиле.
Обнуление показаний суточного счетчика происходит также и при снятии клеммы с аккумуляторной батареи.
13 - контрольная лампа включения аварийной сигнализации. Загорается красным мигающим светом при включении аварийной сигнализации.
14 - контрольная лампа - «проверьте двигатель». Загорается оранжевым светом при включении зажигания и гаснет после пуска двигателя. При неисправности в системе лампа мигает или горит постоянно. О том, что необходимо предпринять в случае загорания лампы, изложено в разделе «Особенности эксплуатации системы впрыска топлива».
15 - резерв.
16 - контрольная лампа заряда аккумуляторной батареи. Загорается красным светом при включении зажигания и гаснет после пуска двигателя. Яркое загорание лампы или ее свечение вполнакала при работающем двигателе указывает на слабое натяжение (обрыв) ремня привода генератора или на неисправность в цепи заряда, а возможно - самого генератора.
17 - контрольная лампа включения стояночного тормоза. Загорается красным светом при включении стояночного тормоза и включенном зажигании.
18 - контрольная лампа недостаточного давления масла. Загорается красным светом при включении зажигания и гаснет после пуска двигателя. При работающем двигателе загорание лампы постоянным светом указывает на недостаточное давление в системе смазки двигателя.
ВНИМАНИЕ! При загорании контрольной лампы работа двигателя запрещена до устранения причин.
19 - сигнализатор диагностики СНПБ
.
ВНИМАНИЕ! При включении сигнализатора диагностики СНПБ для гарантированного срабатывания надувной подушки безопасности водителя необходимо устранить причину неисправности в СНПБ на ПССС.
