Топливную рампу с автомобиля демонтируем при необходимости снять форсунки, а также в других случая при ремонте двигателя.
Предупреждение. Перед выполнением работы по снятию топливной рампы ознакомьтесь с правилами техники безопасности при обслуживании и ремонте системы питания (см. "Меры безопасности при обслуживании и ремонте системы питания").
Снятие
1. Сбрасываем давление топлива в топливопроводе (см. "Топливопровод - сброс давления").
2. Снимаем впускной коллектор (см. "Впускной коллектор двигателя 21124 (1,6i) - снятие, установка, замена").
3. Отсоединяем разъемы жгута проводов от форсунок.

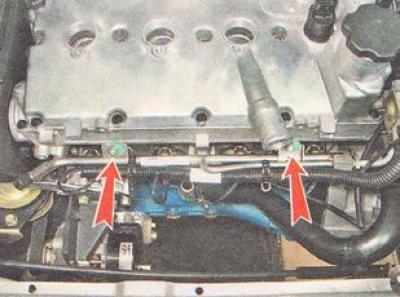

4. Разрезаем два хомута крепления жгута проводов к топливной рампе и отводим жгут в сторону.

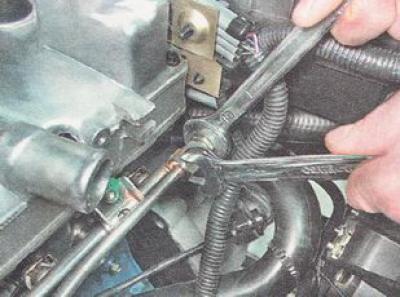

5. Рожковым ключом на 17 мм отворачиваем штуцер трубки топливопровода от топливной рампы, удерживая шестигранный конец топливной рампы ключом того же размера.

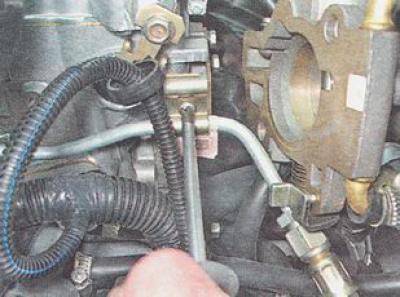

6. Крестовой отверткой отворачиваем винт крепления трубки топливопровода.

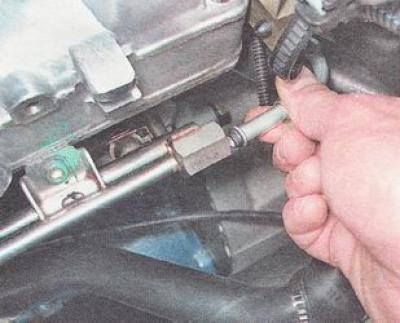

7. Отводим конец трубки топливопровода от топливной рампы.
Предупреждение. Если уплотнительное кольцо трубки топливопровода повреждено, его необходимо заменить.

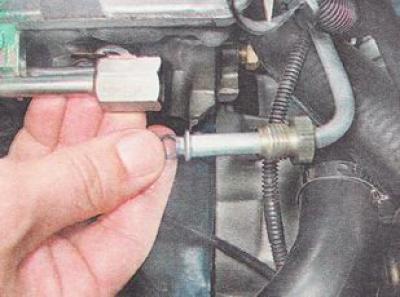

8. Снимаем с трубки топливопровода уплотнительное резиновое кольцо.

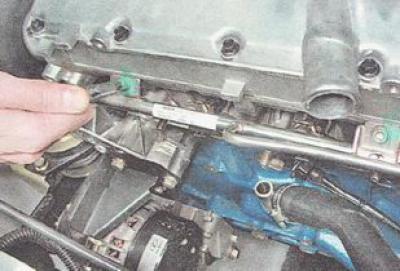

9. Шестигранным ключом на 5 мм отворачиваем два болта крепления топливной рампы к головке блока цилиндров.

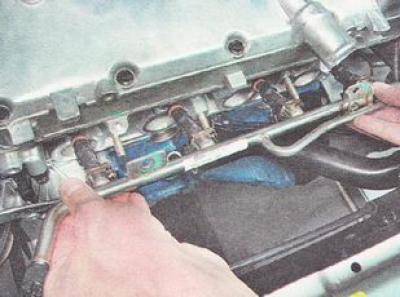

10. Снимаем топливную рампу в сборе с форсунками.
Установка
Устанавливаем на автомобиль топливную рампу и все снятые детали в обратной последовательности.
Рекомендация. Перед установкой топливной рампы замените нижние кольца форсунок.
