Предупреждение. Перед выполнением работы по снятию топливной рампы ознакомьтесь с правилами техники безопасности при обслуживании и ремонте системы питания (см. "Меры безопасности при обслуживании и ремонте системы питания").
Снятие
1. Подготавливаем автомобиль к выполнению работы (см. п. 2а "Подготовка автомобиля к ТО и ремонту").
2. Сбрасываем давление топлива в топливопроводе (см. "Топливопровод - сброс давления").
3. Снимаем корпус воздушного фильтра (см. "Воздушный фильтр - снятие и установка").
4. Двумя ключами на 17 мм отворачиваем штуцер (2) трубки топливной рампы, удерживая шестигранный наконечник шланга топливопровода, подводящего топливо к топливной рампе. Отводим наконечник шланга от трубки. Аналогично отсоединяем штуцер (3) трубки слива топлива в топливный бак. Освобождаем хомут (1) крепления жгута проводов.
5. Крестовой отверткой отворачиваем винты крепления трубок топливопровода и снимаем прижимную планку кронштейна (см. п. 6 "Топливная рампа двигателя 21124 (1,6i) - снятие, установка, замена").
6. Снимаем с трубок уплотнительные резиновые кольца (см. п. 8 "Топливная рампа двигателя 21124 (1,6i) - снятие, установка, замена"). Поврежденные уплотнительные кольца заменяем.
7. Снимаем ресивер (см. "Ресивер двигателя 2112 (1,5i) - снятие и установка").
8. Разъединяем разъемы жгута проводов и отсоединяем разъем жгута проводов от кронштейна.

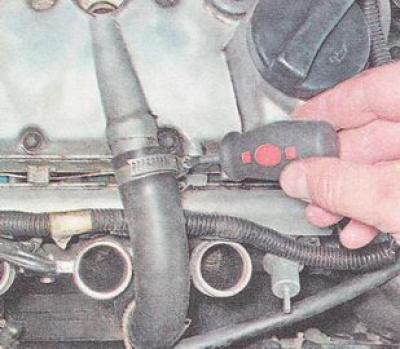

9. Крестовой отверткой ослабляем хомут крепления шланга вентиляции картера и снимаем шланг с патрубка крышки головки блока цилиндров.

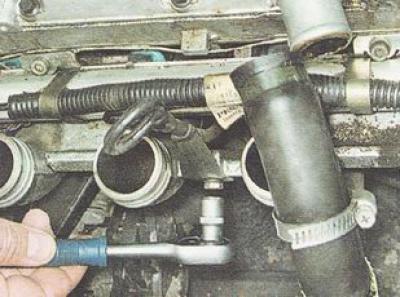

10. Торцовым ключом на 10 мм с трещоткой отворачиваем болт крепления трубки указателя уровня масла...

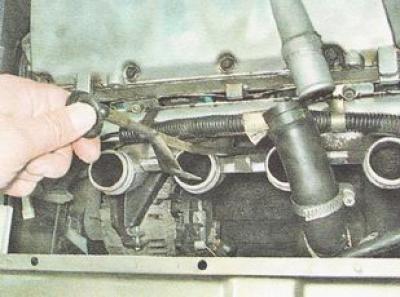

...и извлекаем трубку вместе с указателем уровня масла.

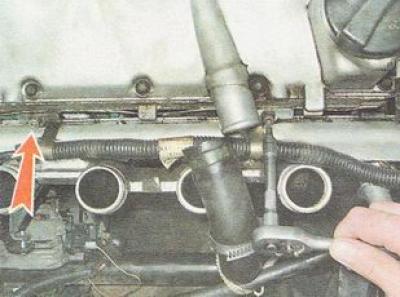

11. Шестигранным ключом на 5 мм отворачиваем два болта крепления топливной рампы к головке блока цилиндров.

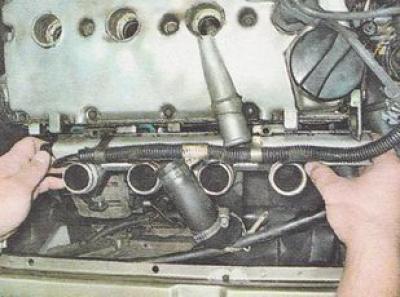

12. Снимаем с автомобиля топливную рампу в сборе с форсунками, жгутом проводов и регулятором давления топлива.
Примечание. Чтобы снять топливную рампу, ее нужно потянуть на себя, а затем сместить в сторону к левому борту.
Разборка
13. Шлицевой отверткой освобождаем две скобы крепления жгута проводов.
14. Отсоединяем четыре разъемы жгута проводов от форсунок.
15. Снимаем жгут проводов с топливной рампы.

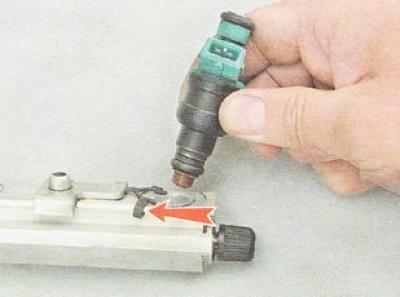

16. Сместив пружинный фиксатор вдоль топливной рампы, снимаем форсунку.

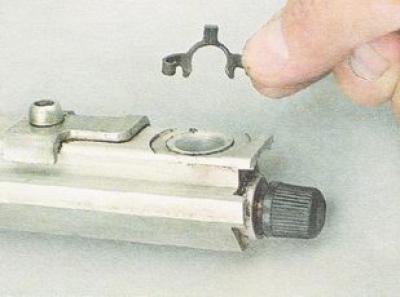

17. Снимаем с топливной рампы пружинный фиксатор форсунки.

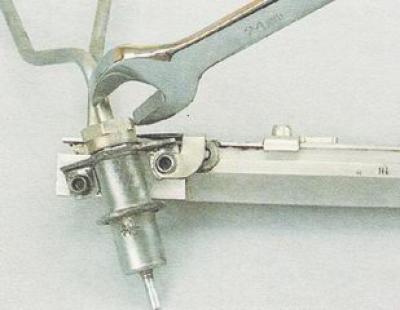

18. Ключом на 24 мм отворачиваем гайку топливоотводящей трубки...

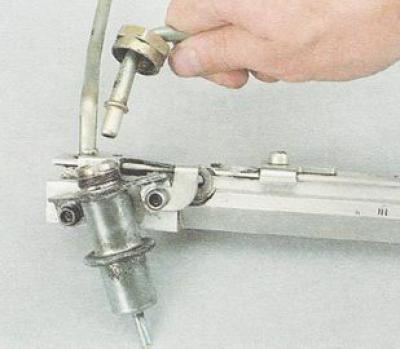

...и извлекаем конец трубки из регулятора давления.
19. Шестигранным ключом на-5 мм отворачиваем два болта крепления регулятора давления топлива (1) и смещаем прижимную планку (2) трубки подвода топлива вдоль топливной рампы. Снимаем регулятор давления топлива (3)...

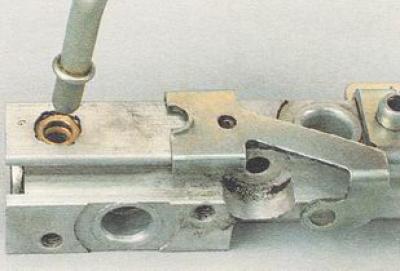

...и вынимаем трубку из отверстия топливной рампы.
Предупреждение. Поврежденные уплотнительные кольца трубок топливопроводов и форсунок необходимо заменить.
Сборка и установка
Собираем и устанавливаем на автомобиль топливную рампу в обратной последовательности.
Перед сборкой топливной рампы покрываем уплотнительные резиновые кольца тонким слоем моторного масла.
