Предупреждение. Перед началом работы по замене топливного фильтра ознакомьтесь с правилами техники безопасности при работе с системой питания (см. "Меры безопасности при обслуживании и ремонте автомобиля").
Снятие
1. Подготавливаем автомобиль к выполнению работы (см. п. 2б и 4 "Подготовка автомобиля к ТО и ремонту").
Рекомендация. При отсутствии смотровой ямы или эстакады эту работу можно выполнить и на ровной площадке. Но в этом случае необходимо вывесить заднюю часть автомобиля.
2. Сбрасываем давление в топливопроводе (см. "Топливопровод - сброс давления").
Предупреждение. Следует сбросить давление из топливопровода, даже если автомобиль не эксплуатировался продолжительное время. После сброса давления в топливопроводе остается небольшое количество топлива.
3. Тканью протираем топливный фильтр и подсоединенные к нему трубки топливопровода. Резьбу стяжного болта хомута крепления фильтра обрабатываем проникающей смазкой.
Рекомендация. Перед отсоединением наконечника трубки от топливного фильтра подготовьте небольшую широкую емкость объемом не менее 0,5 л для слива остатков бензина из топливопровода. Для полного удаления топлива необходимо вывернуть золотник из топливной рампы или открыть его клапан (см. "Топливная рампа - проверка рабочего давления").
4. На автомобиле с двигателем ВАЗ 2112 (l,5i):
а) Рожковым ключом на 19 мм, удерживая топливный фильтр от вращения за шестигранный патрубок, вторым рожковым ключом на 17 мм отворачиваем штуцер подводящего топливопровода (1).
б) Аналогично отсоединяем штуцер отводящего топливопровода (2).
Предупреждение. На концах трубок топливопровода надеты резиновые уплотнительные кольца. Поврежденные кольца необходимо заменить.
На автомобиле с двигателем ВАЗ 21124 (l,6i):
а) Нажимаем на пружинный фиксатор.

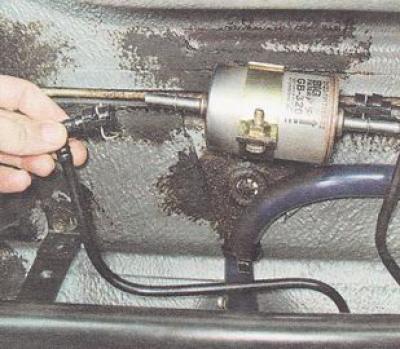

б) Удерживая фиксатор в нажатом положении, снимаем соединительный наконечник трубки топливопровода с выходного патрубка топливного фильтра.
в) Аналогично снимаем соединительный наконечник трубки топливопровода с входного патрубка топливного фильтра.
5. Ключом на 10 мм отворачиваем стяжной болт хомута крепления топливного фильтра.

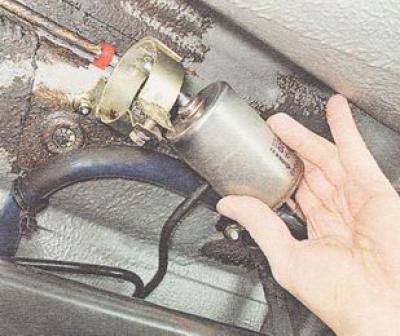

6. Вынимаем топливный фильтр из хомута.
Установка
Устанавливаем на автомобиль новый топливный фильтр и все снятые детали в обратной последовательности.
Предупреждение. Обратите внимание на стрелку, нанесенную на корпус топливного фильтра и указывающую направление потока топлива. На автомобиле с двигателем 2112, двигателе (1,5i) стрелка должна быть направлена клевому, а на автомобиле с двигателем 21124 (1,6i) - к правому борту.
После соединения трубок топливопровода с топливным фильтром включаем зажигание на 5 с и проверяем герметичность соединений. При подтекании топлива заменяем уплотнительные кольца в негерметичных соединениях топливопровода.
