Снятие
1. Снимаем дроссельный узел с впускного модуля, не отсоединяя шланги.

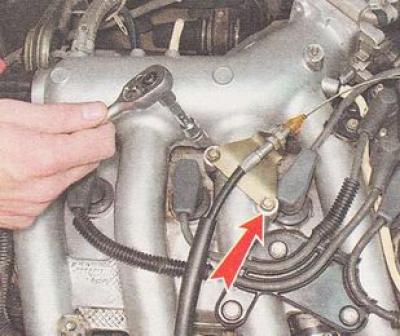

2. Головкой на 10 мм отворачиваем два болта крепления кронштейна, и отводим трос привода дроссельной заслонки вместе с кронштейном в сторону.

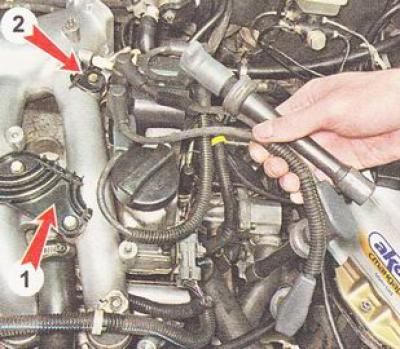

3. Извлекаем наконечники высоковольтных проводов из свечных колодцев 1, 2, 3 цилиндров, вынимаем высоковольтные провода из пластмассового кронштейна (1) и откладываем их в сторону, не отсоединяя от модуля зажигания.
Аналогично отсоединяем высоковольтный провод четвертого цилиндра от свечи зажигания и пластмассового кронштейна (2).
4. Снимаем держатели жгута проводов со шпилек ресивера и отводим жгут вперед.
Примечание. Чтобы жгут проводов не мешал, можно отсоединить разъем жгута от датчиков положения коленчатого и распределительного валов, клапана продувки адсорбера и отложить его в сторону.
(Оригинал размещен на интернет-ресурсе: vazbook)

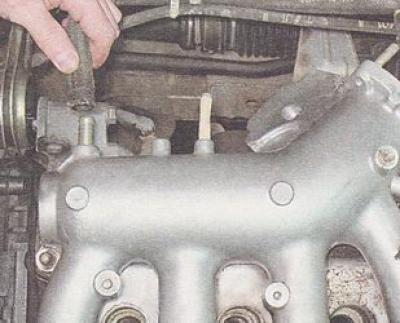

5. Ослабив затяжку хомута, снимаем с патрубка впускного коллектора шланг вакуумного усилителя тормозов.

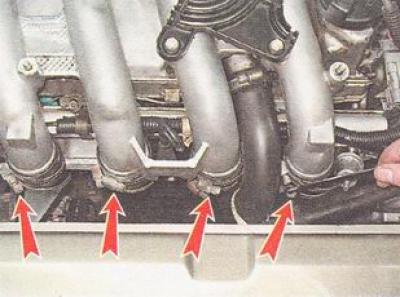

6. Ключом на 8 мм ослабляем затяжку четырех хомутов, крепящих резиновые муфты к трубам ресивера.

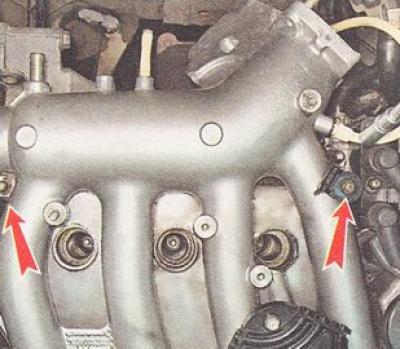

7. Торцовым ключом на 10 мм отворачиваем две гайки крепления ресивера к крышке головки блока цилиндров.

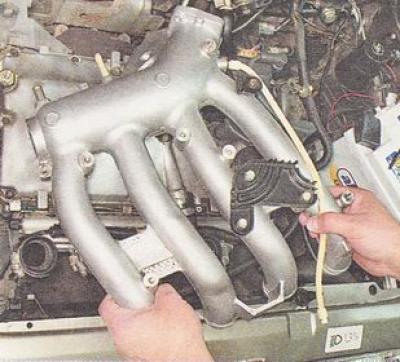

8. Снимаем ресивер с двигателя.

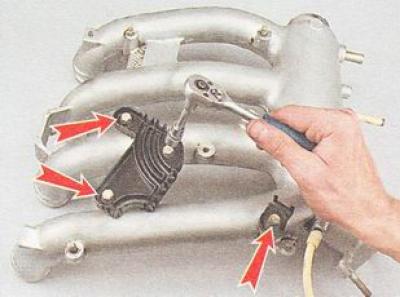

9. При необходимости торцовым ключом на 10 мм отворачиваем четыре болта и снимаем два пластмассовых кронштейна крепления высоковольтных проводов.

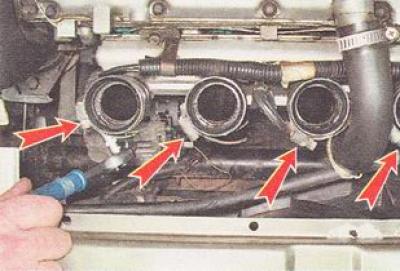

10. При необходимости торцовым ключом на 10 мм ослабляем хомуты крепления четырех соединительных муфт к впускному трубопроводу и снимаем муфты.
Установка
Устанавливаем на автомобиль ресивер двигателя и все снятые детали в обратной последовательности.
