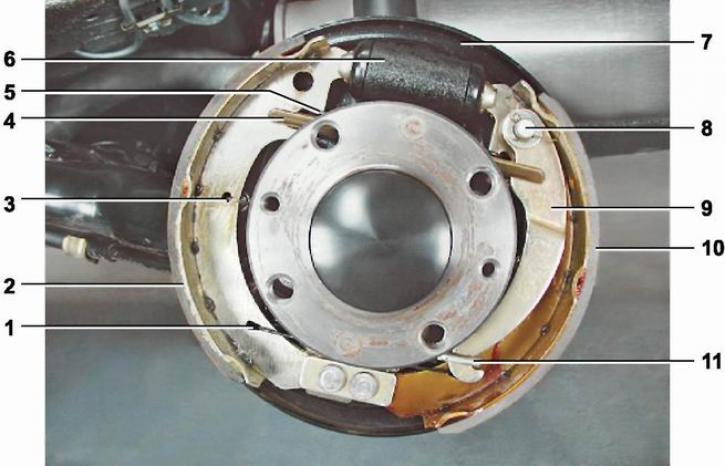

Тормозной механизм заднего колеса: 1 - нижняя стяжная пружина колодок; 2 - передняя тормозная колодка; 3 - прижимная пружина передней колодки; 4 - распорная планка; 5 - верхняя стяжная пружина; 6 - рабочий тормозной цилиндр; 7 - щит тормозного механизма; 8 - осевой палец распорного рычага; 9 - распорный рычаг; 10 - задняя тормозная колодка; 11 - наконечник троса стояночного тормоза
Задние тормозные механизмы (за исключением цилиндра) являются также частью стояночной тормозной системы.
