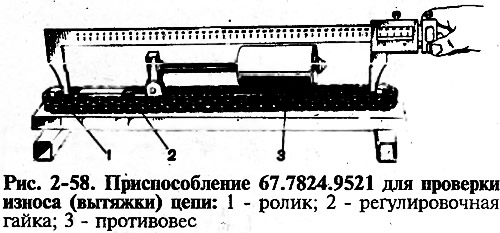

Вытяжку цепи проверяйте на приспособлении 67.7824.9521 (рис. 2-58), имеющем два ступенчатых ролика 1, на которые надевается цепь С помощью противовеса 3 цепь растягивается усилием 294 Н (30 кгс) или 147 Н (15 кгс). Регулировочной гайкой 2 обеспечивается параллельность оси противовеса относительно основания приспособления.

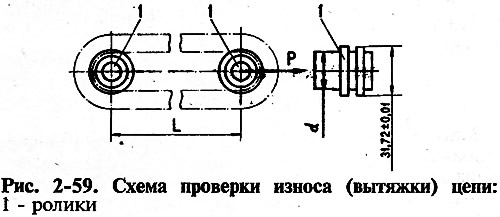

Растяните цепь усилием 294 Н (30 кгс), поставив противовес в крайнее правое положение, затем уменыиите усилие на 147 Н (15 кгс), сдвинув противовес в крайнее левое положение. Повторите еще раз обе операции и определите вытяжку цепи по расстоянию L (рис. 2-59) между осями роликов Измерив штангенциркулем расстояние между диаметрами d роликов и прибавив к нему диаметр d, получите расстояние L между осями роликов.
Для новой цепи расстояние L между осями роликов составляет 495,3+0,5+0,1 мм; если цепь вытянулась до 499,5 мм, ее следует заменить. Перед установкой на двигатель, смажьте цепь моторным маслом.
