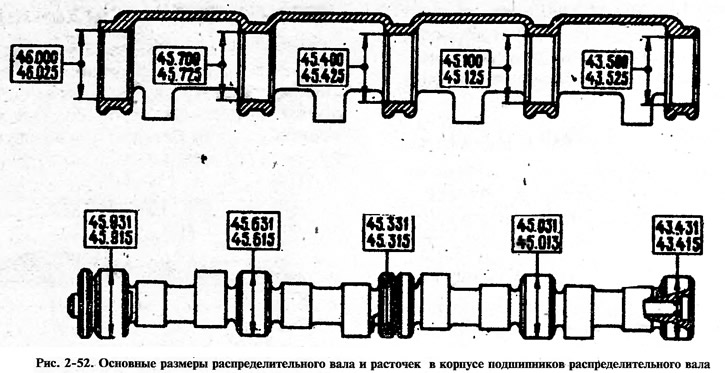

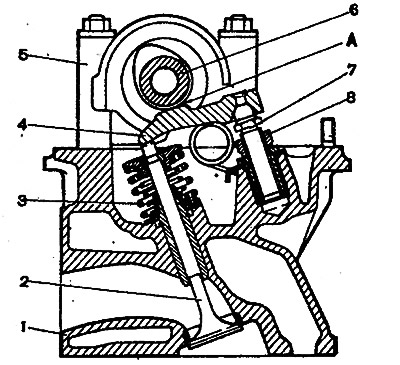

Рис. 2-53. Разрез головки цилиндров по выпускному клапану: 1 - головка цилиндров; 2 - выпускной клапан; 3 - маслоотражательный колпачок; 4 - рычаг клапана, 5 -корпус подшипников распределительного вала; 6 - распределительный вал 7 - регулировочный болт; 8 -контргайка болта; А - зазор между рычагом и кулачком распределительного вала
Зазоры регулируйте на холодном двигателе, предварительно отрегулировав натяжение цепи. После регулировки зазор должен быть 0,14-0,17 мм.
Регулировку производите в следующем порядке:
- поверните коленчатый вал по часовой стрелке до совпадения метки на звездочке распределительного вала с меткой на корпусе подшипников, что будет соответствовать концу такта сжатия в четвертом цилиндре. В этом положении регулируется зазор у выпускного клапана 4-го цилиндра (8-й кулачок) и впускного клапана 3-го цилиндра (6-й кулачок);
- ослабьте контргайку регулировочного болта рычага;
- вставьте между рычагом и кулачком распределительного вала плоский щуп А.95111 толщиной 0,15 мм и гаечным ключом завертывайте или отвертывайте болт с последующим затягиванием контргайки пока при затянутой контргайке щуп не будет входить с легким защемлением (рис. 2-54);
- после регулировки зазора у выпускного клапана 4-го цилиндра и впускного клапана 3-го цилиндра, последовательно поворачивайте коленчатый вал на 180° и регулируйте зазоры, соблюдая очередность, указанную в таблице 2-5.

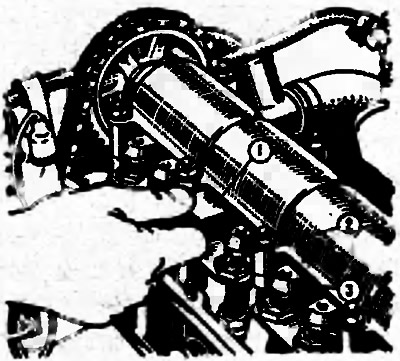

Рис. 2-54. Проверка зазора между рычагами и кулачками распределительного вала: 1 - щуп А.95111; 2 - регулировочный болт; 3 - контргайка регулировочного болта
