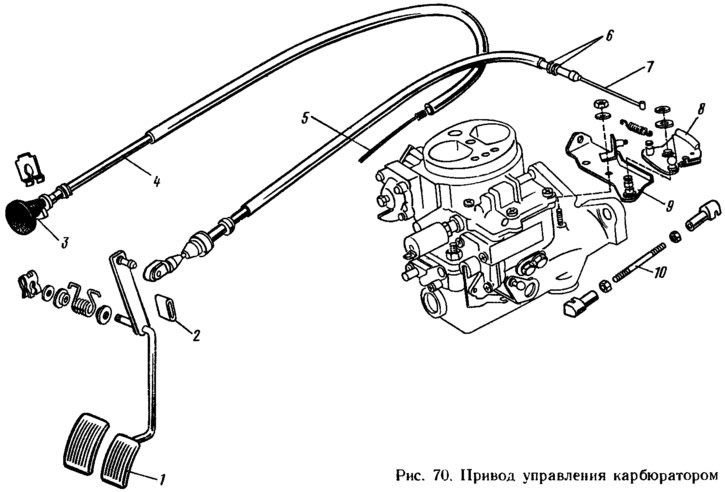

Полный ход педали не должен превышать 64,7 мм. При большем ходе регулируют подгибанием лапки упора с прокладкой 2 и еще раз проверяют полноту открытия дроссельных заслонок.
В приводе воздушной заслонки крепят оболочку 4 тяги в кронштейне карбюратора так, чтобы конец оболочки выступал из-под планки крепления на (20±3) мм. Затем конец тяги 5 крепят так, чтобы при вытянутой рукоятке 3 воздушная заслонка была полностью закрыта, при утопленной рукоятке — полностью открыта.
