- ключи "на 13", "на 19", специальный ключ для удерживания штока амортизатора или рожковый ключ "на 8"
- стяжка пружины подвески
Предупреждение! Перед снятием амортизатора необходимо зафиксировать пружину в сжатом состоянии. Ход пружины, обладающей значительной жесткостью, больше хода штока амортизатора. При отворачивании гайки верхнего крепления амортизатора освобожденная пружина может сорвать гайку с последних ниток резьбы и резко подбросить относительно легкую заднюю часть кузова. Возникает реальная опасность сбрасывания автомобиля с лап подъемника или опор и получения травм от сорвавшихся со штока амортизатора гайки и шайб.
![](https://www.vazbook.ru/img/vaz_1111/3082.jpg)

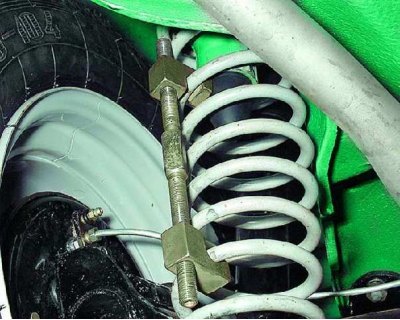

1. Установите стяжку на пружину задней подвески со стороны заменяемого амортизатора и немного сожмите пружину. При отсутствии стяжки пружину можно связать в сжатом состоянии прочной проволокой.
![](https://www.vazbook.ru/img/vaz_1111/3083.jpg)

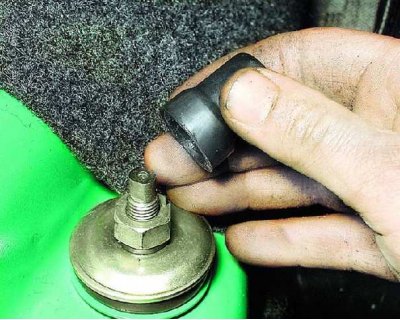

2. Откройте дверь задка, в багажном отделении снимите резиновый защитный колпачок с конца штока амортизатора.
![](https://www.vazbook.ru/img/vaz_1111/3097.jpg)

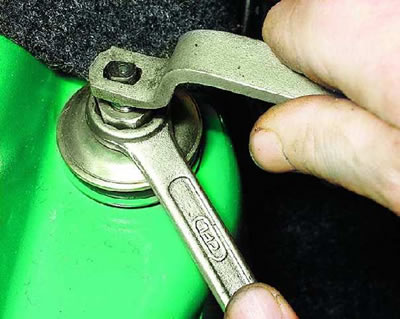

3. Удерживая вторым ключом от проворачивания шток за лыски, отверните гайку верхнего крепления амортизатора.
![](https://www.vazbook.ru/img/vaz_1111/3084.jpg)

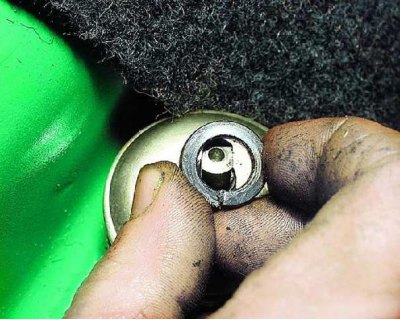

4. Снимите со штока пружинную шайбу...
![](https://www.vazbook.ru/img/vaz_1111/3085.jpg)

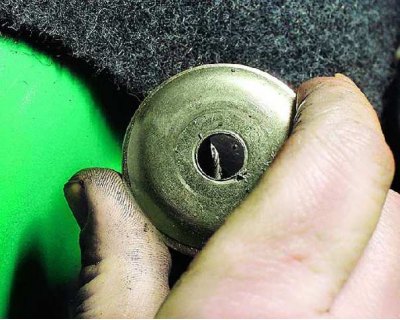

5. ...чашку и...
![](https://www.vazbook.ru/img/vaz_1111/3086.jpg)

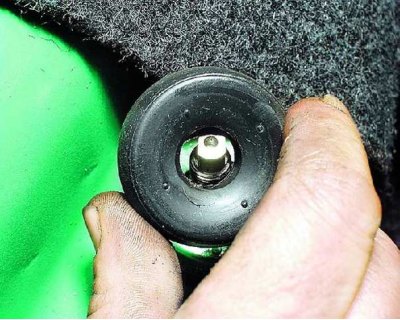

6. ...верхнюю резиновую подушку.
![](https://www.vazbook.ru/img/vaz_1111/3087.jpg)

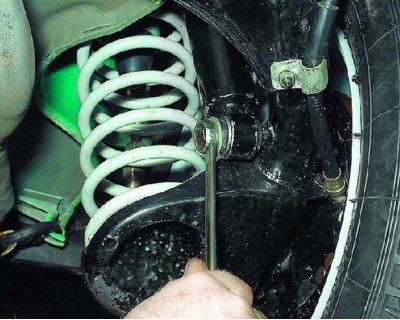

7. Выверните болт крепления нижнего конца амортизатора к рычагу подвески...
![](https://www.vazbook.ru/img/vaz_1111/3088.jpg)

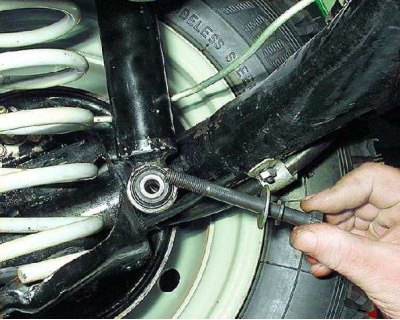

8. ...выньте болт вместе с шайбами из отверстия рычага и...
![](https://www.vazbook.ru/img/vaz_1111/3089.jpg)

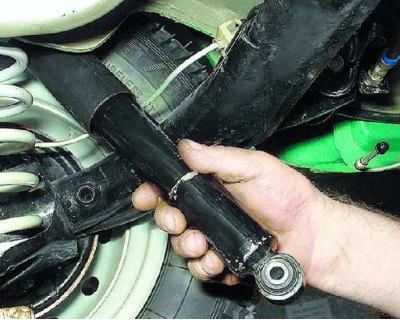

9. ...снимите амортизатор.
![](https://www.vazbook.ru/img/vaz_1111/3090.jpg)

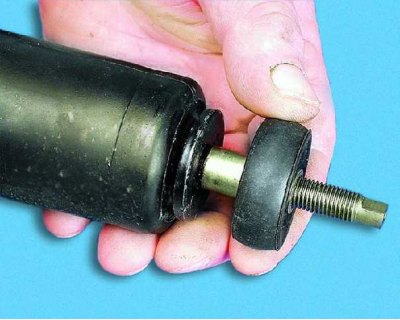

10. Снимите со штока амортизатора нижнюю резиновую подушку и...
![](https://www.vazbook.ru/img/vaz_1111/3091.jpg)

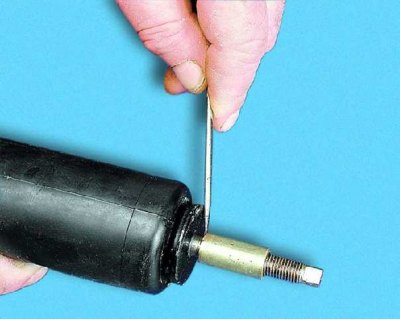

11. ...дистанционную втулку.
![](https://www.vazbook.ru/img/vaz_1111/3092.jpg)

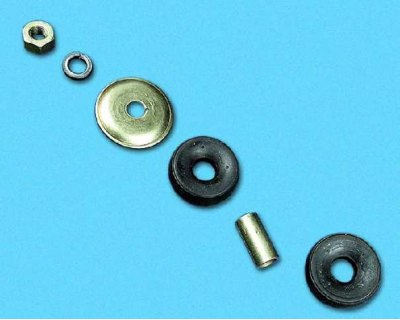

12. Осмотрите снятые детали крепления амортизатора. Резиновые подушки не должны иметь трещин и надрывов. Поврежденные или сильно обжатые подушки замените. чашка и дистанционная втулка не должны быть деформированы, а гайка не должна иметь смятых граней и повреждений резьбы.
![](https://www.vazbook.ru/img/vaz_1111/3093.jpg)

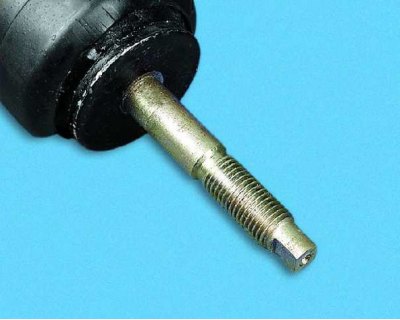

13. Осмотрите шток. Резьба не должна иметь повреждений, а сам шток не должен быть изогнут.
![](https://www.vazbook.ru/img/vaz_1111/3094.jpg)
14. Резиновая втулка нижнего шарнира не должна проворачиваться в проушине амортизатора, а ее распорная втулка – перемещаться при нажатии.
![](https://www.vazbook.ru/img/vaz_1111/3095.jpg)

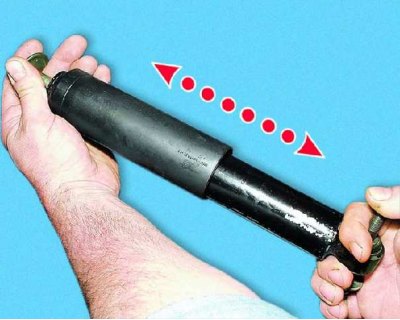

15. Проверьте работу амортизатора, перемещая руками его шток в обе стороны до упора. Шток должен перемещаться плавно, без заедания и провалов, причем усилие хода отдачи должно быть значительно выше, чем усилие хода сжатия.
![](https://www.vazbook.ru/img/vaz_1111/3096.jpg)

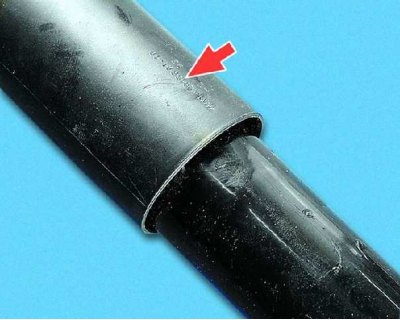

16. Обратите внимание на маркировку на кожухе штока. Новый амортизатор устанавливайте с такой же маркировкой. Если заменяете оба амортизатора, их маркировка должна быть одинаковой. Установите амортизатор в порядке, обратном снятию.
