- отвертка
- консистентная смазка
- мелкая шлифовальная шкурка
Перед началом работы: Снимите стеклоочиститель (см. подраздел 8.8.1.).
![](https://www.vazbook.ru/img/vaz_1111/4129.jpg)

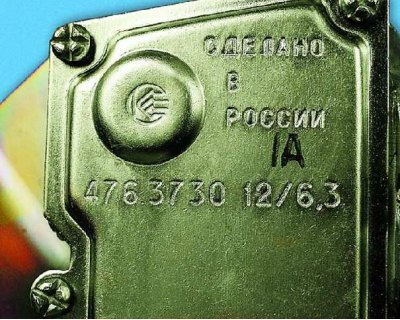

Маркировка стеклоочистителя нанесена на крышке корпуса редуктора.
Данные для проверки электродвигателя стеклоочистителя на стенде:
- частота вращения вала электродвигателя при напряжении питания 14 В, моменте нагрузки 1,47 Н/м (0,15 кгс/м) и температуре окружающей среды (25±10)°С – не менее 50 мин–1;
- потребляемая сила тока при заданном моменте нагрузки – не более 3,5 А.
При ремонте стеклоочистителя завод-изготовитель допускает замену шестерни редуктора, зачистку коллектора и вала ротора. При всех остальных неисправностях рекомендуется заменить моторедуктор в сборе.
![](https://www.vazbook.ru/img/vaz_1111/4130.jpg)

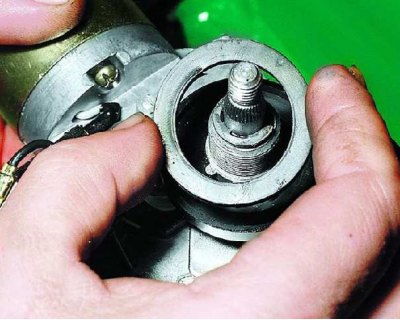

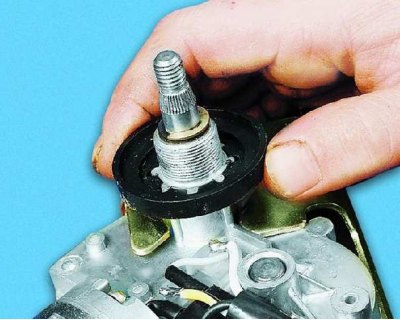

1. Снимите с корпуса моторедуктора резиновый уплотнитель...
![](https://www.vazbook.ru/img/vaz_1111/4131.jpg)
2. ...пластмассовую втулку и...
![](https://www.vazbook.ru/img/vaz_1111/4132.jpg)
3. ...упорный кронштейн.
![](https://www.vazbook.ru/img/vaz_1111/4133.jpg)

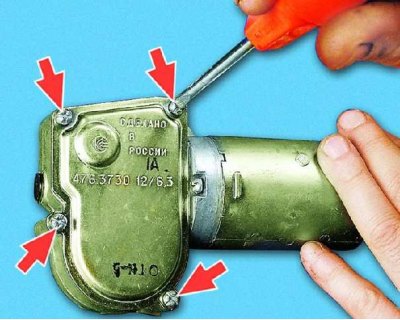

4. Отверните четыре винта крепления крышки стеклоочистителя.
![](https://www.vazbook.ru/img/vaz_1111/4134.jpg)

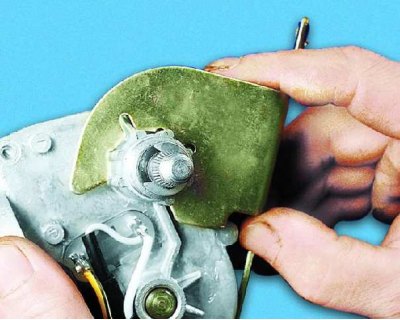

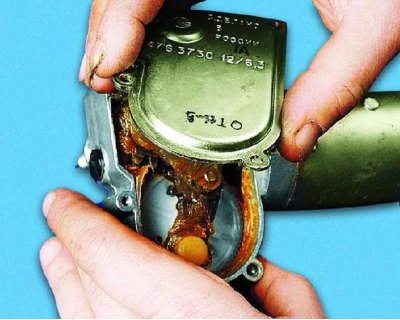

5. Снимите крышку стеклоочистителя с прокладкой.
![](https://www.vazbook.ru/img/vaz_1111/4135.jpg)

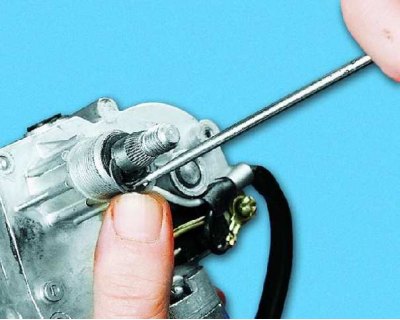

6. Снимите с валика стеклоочистителя стопорное кольцо...
![](https://www.vazbook.ru/img/vaz_1111/4136.jpg)

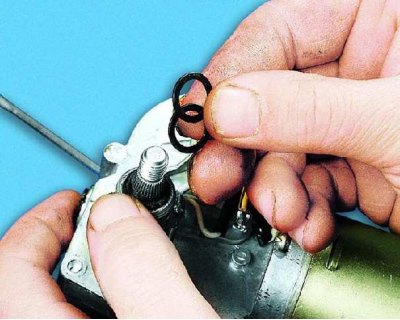

7. ...две металлические шайбы и...
![](https://www.vazbook.ru/img/vaz_1111/4137.jpg)

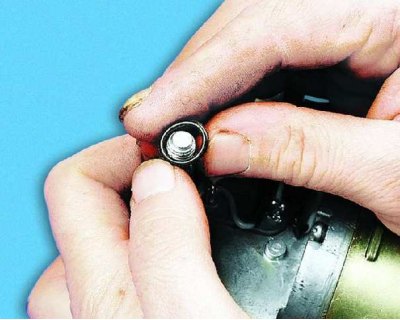

8. ...уплотнительное кольцо.
![](https://www.vazbook.ru/img/vaz_1111/4138.jpg)

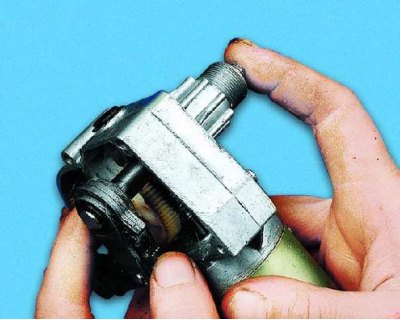

9. Выньте кривошипный узел из корпуса редуктора.
![](https://www.vazbook.ru/img/vaz_1111/4139.jpg)

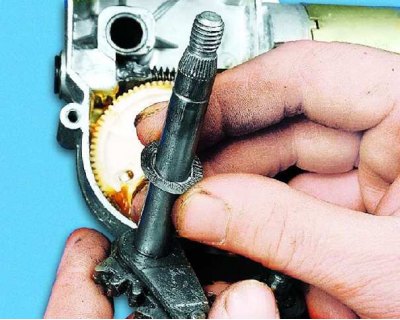

10. Снимите плоские шайбы с валика редуктора и...

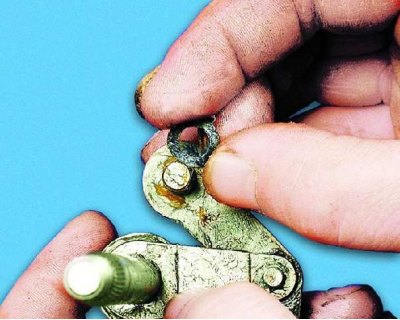

![](https://www.vazbook.ru/img/vaz_1111/4140.jpg)
11. ...с оси шатуна.
![](https://www.vazbook.ru/img/vaz_1111/4141.jpg)

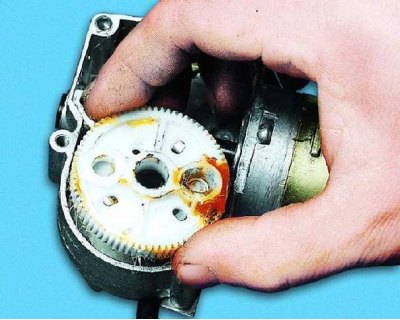

12. Выньте из корпуса пластмассовую шестерню редуктора.
![](https://www.vazbook.ru/img/vaz_1111/4142.jpg)

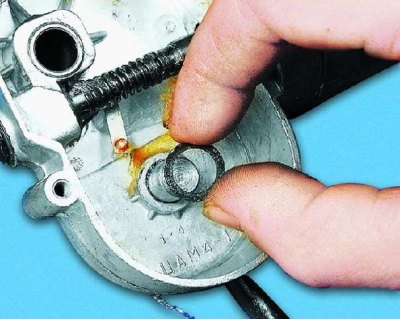

13. Снимите плоскую шайбу с оси шестерни.
![](https://www.vazbook.ru/img/vaz_1111/4143.jpg)

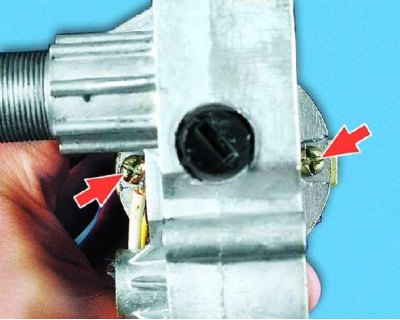

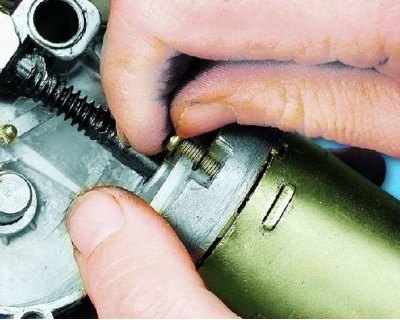

14. Отверните два винта крепления корпуса электродвигателя.
![](https://www.vazbook.ru/img/vaz_1111/4144.jpg)

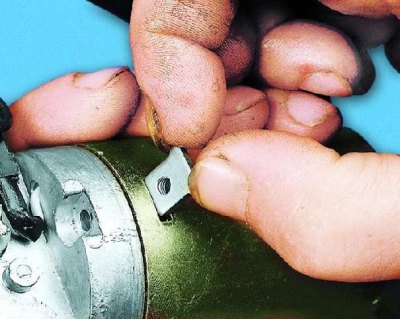

15. Обратите внимание: под винтами установлены пружинные шайбы.
![](https://www.vazbook.ru/img/vaz_1111/4145.jpg)
16. Выньте две закладные гайки.
![](https://www.vazbook.ru/img/vaz_1111/4146.jpg)
17. Снимите электродвигатель с корпуса редуктора.
![](https://www.vazbook.ru/img/vaz_1111/4147.jpg)

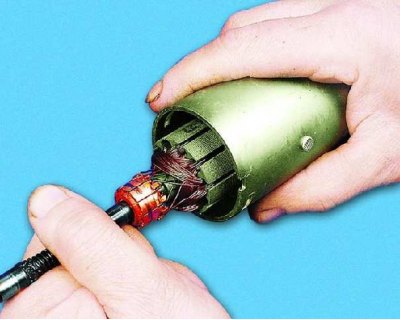

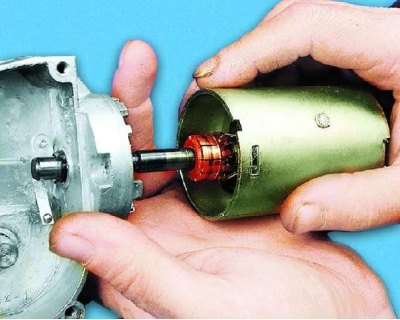

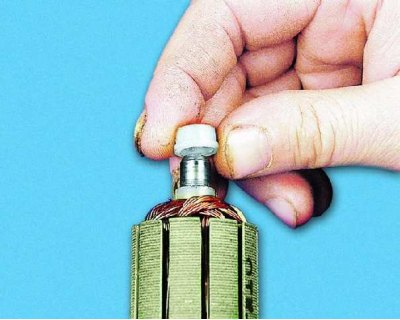

18. Выньте ротор электродвигателя из корпуса.
![](https://www.vazbook.ru/img/vaz_1111/4148.jpg)
19. Снимите с оси ротора пластмассовую опорную втулку. Изношенную втулку замените.
![](https://www.vazbook.ru/img/vaz_1111/4149.jpg)

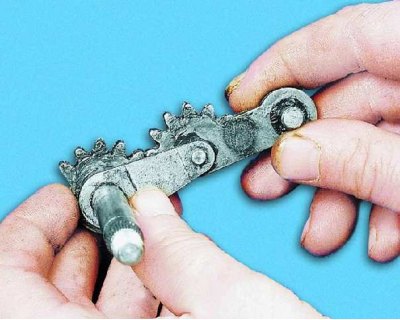

20. Замените кривошипный узел при поломке зубьев секторов, а также при повреждении шлицев или резьбы на валике.
![](https://www.vazbook.ru/img/vaz_1111/4150.jpg)

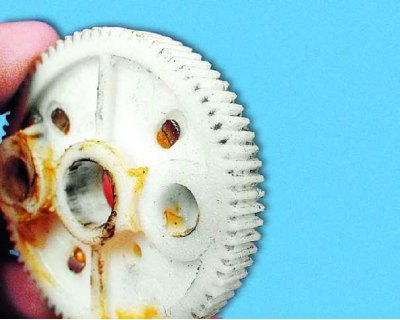

21. Замените шестерню редуктора с сильно изношенными или поврежденными зубьями.
![](https://www.vazbook.ru/img/vaz_1111/4151.jpg)

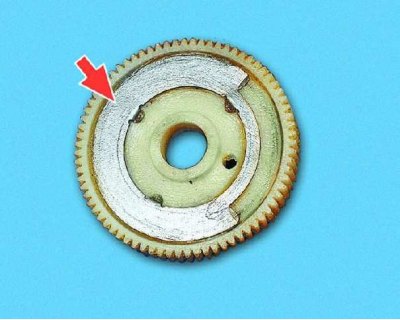

22. Осмотрите контакты концевого выключателя механизма самоостанова на шестерне. Окисленные контакты зачистите. Замените шестерню с поврежденными контактами.
![](https://www.vazbook.ru/img/vaz_1111/4152.jpg)

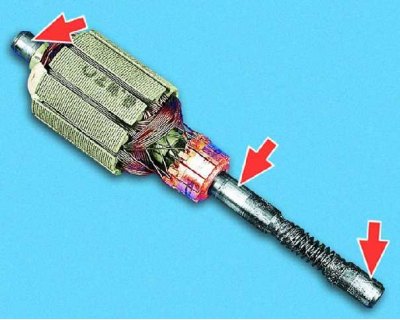

23. Осмотрите вал ротора. При обнаружении следов заедания на шейках вала зачистите их мелкой шкуркой.
![](https://www.vazbook.ru/img/vaz_1111/4153.jpg)

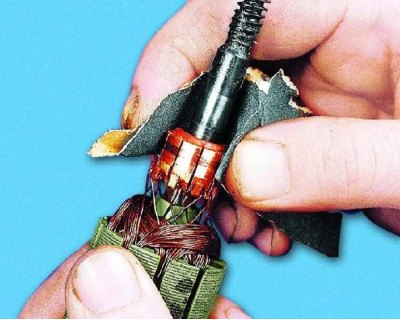

24. Зачистите мелкой шкуркой коллектор, если он загрязнен или на нем имеются риски, царапины и другие повреждения. После этого тщательно протрите коллектор чистой тряпкой, по возможности продуйте сжатым воздухом. При большом износе или обгорании коллектора замените ротор.
![](https://www.vazbook.ru/img/vaz_1111/4154.jpg)

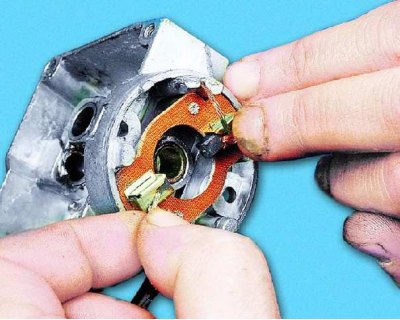

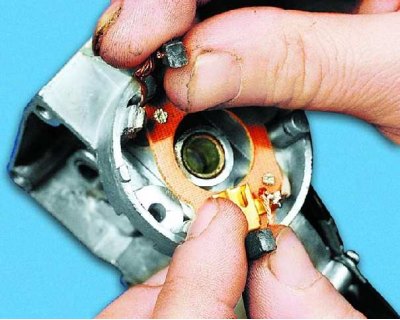

25. Проверьте легкость перемещения щеток в щеткодержателе. Они должны перемещаться свободно, без заеданий.
![](https://www.vazbook.ru/img/vaz_1111/4155.jpg)
26. Изношенные или имеющие сколы щетки замените.
![](https://www.vazbook.ru/img/vaz_1111/4156.jpg)
27. Замените сломанные или потерявшие упругость пружины щеток.
![](https://www.vazbook.ru/img/vaz_1111/4157.jpg)

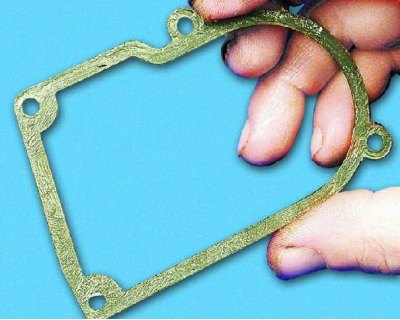

28. Замените поврежденную прокладку крышки корпуса редуктора.
![](https://www.vazbook.ru/img/vaz_1111/4158.jpg)

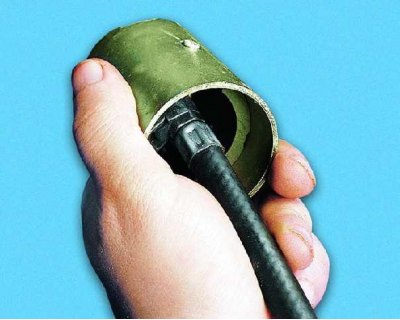

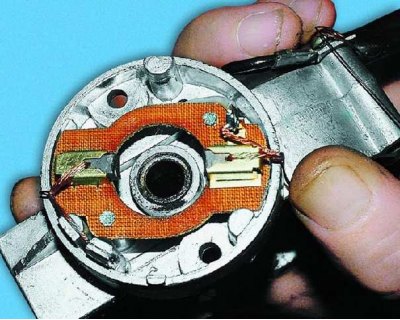

29. Перед сборкой стеклоочистителя очистите и продуйте сжатым воздухом полости корпуса электродвигателя, чтобы удалить угольную пыль.
![](https://www.vazbook.ru/img/vaz_1111/4159.jpg)

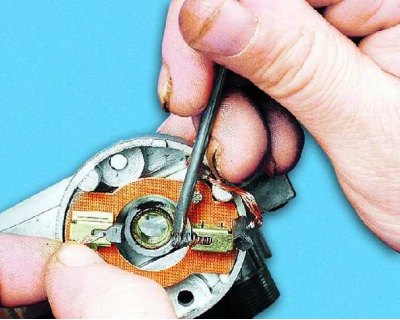

30. Утопите щетки до упора в щеткодержателе и зафиксируйте их с помощью проволоки в этом положении.
![](https://www.vazbook.ru/img/vaz_1111/4160.jpg)

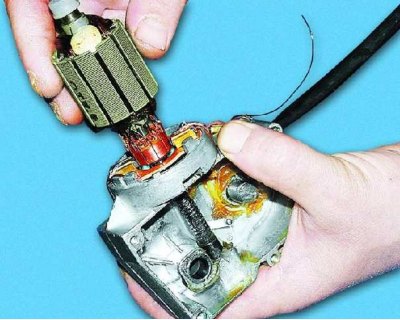

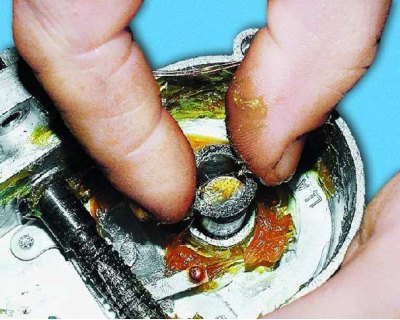

31. Осторожно вставьте ротор в корпус редуктора.
![](https://www.vazbook.ru/img/vaz_1111/4161.jpg)
32. Установите плоскую шайбу на ось шестерни.
![](https://www.vazbook.ru/img/vaz_1111/4162.jpg)

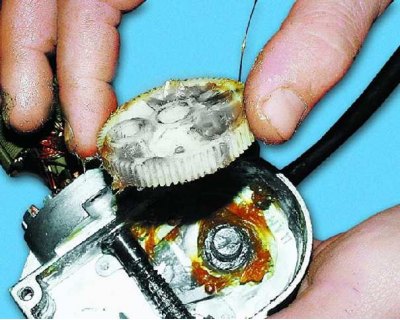

33. Установите шестерню редуктора контактным кольцом внутрь корпуса.
![](https://www.vazbook.ru/img/vaz_1111/4163.jpg)

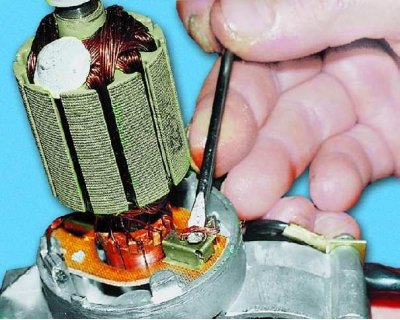

34. Снимите проволоку, удерживающую щетки.
![](https://www.vazbook.ru/img/vaz_1111/4164.jpg)

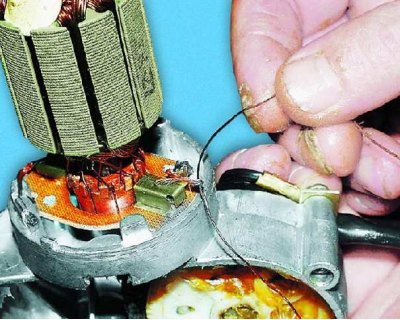

35. Поправьте выводы щеток, чтобы они не касались корпуса электродвигателя ("массы").
![](https://www.vazbook.ru/img/vaz_1111/4165.jpg)

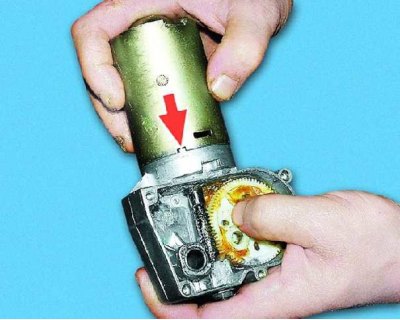

36. Установите корпус электродвигателя и закрепите его винтами. Корпус устанавливается в одном положении: выступ на корпусе редуктора должен попасть в прорезь на корпусе электродвигателя.
![](https://www.vazbook.ru/img/vaz_1111/4166.jpg)

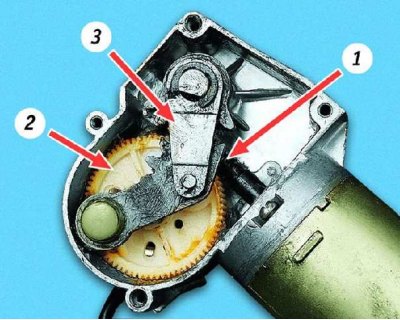

37. Соберите стеклоочиститель в порядке, обратном разборке, смазав консистентной смазкой червяк 1 вала ротора, шестерню 2 редуктора и кривошипный узел 3.
