Jegyzet. A szedán karosszériás VAZ 2110 és a ferdehátú karosszériával rendelkező VAZ 2112 autókon három lámpa van felszerelve a hátsó lámpa oldalsó részeibe: irányjelző, ködlámpa és oldalsó lámpa. A kombi karosszériás VAZ 2111 autón a ködlámpa szakasz helyett fékjelző szakasz készül.
Visszavonás
1. Felkészítjük az autót a javítási munkákra.

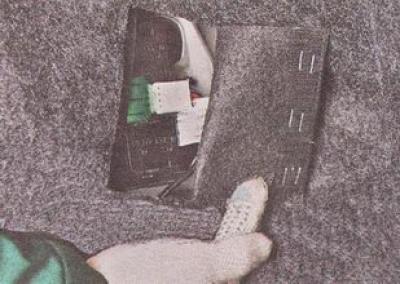

2. A csomagtartóban nyissa ki a szelepet a burkolatban, amely alatt a hátsó lámpa található.

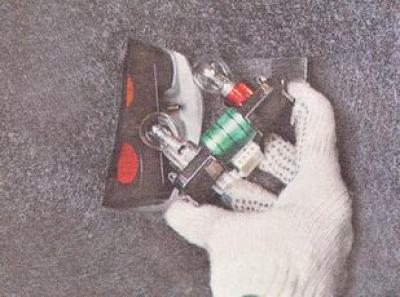

3. A vezetékcsatlakozó leválasztása nélkül összenyomjuk a rugós kapcsokat, és eltávolítjuk az érintkezőpanelt a lámpákkal együtt a hátsó lámpa külső részének házából.

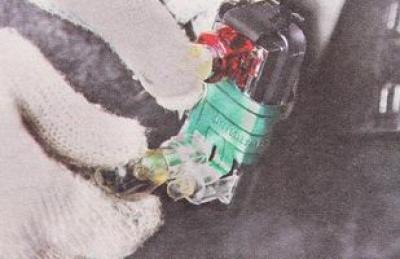

4. Enyhén süllyessze a hibás hátsó izzót a kazettába, és az óramutató járásával ellentétes irányba forgatva vegye ki a patronból.
Telepítés
1. Új hátsó külső lámpát szerelünk fel az autóra fordított sorrendben.
2. Illesszük be az érintkezőpanelt a hátsó lámpaházba, amíg a rugós kapcsok a helyükre nem pattannak, és zárjuk el a csomagtér trimmer szelepét.
