A szivattyú beépítési diagramja az ábrán látható. 2-80. Kérjük, a telepítést a következő sorrendben hajtsa végre.

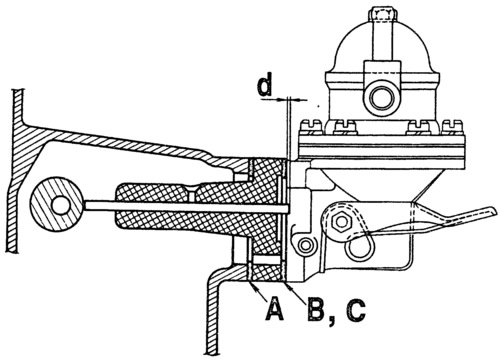

Rajz. 2-80. Diagram a szivattyú meghajtó tolójának kiemelkedésének figyeléséhez és beállításához:
A - tömítés vastagsága 0,27-0,33 mm; B - tömítés vastagsága 0,70-0,80 mm; C - tömítés vastagsága 1,1-1,3 mm; d - toló kiemelkedés.
Szerelje fel a hőszigetelő távtartót a hengerblokkra, helyezze közéjük az A tömítést, és helyezze a B tömítést a szivattyúval érintkező síkra. Mérje meg a d távolságot a 67.7834.9506 eszközzel (az a minimális mennyiség, amennyivel a tolórúd kinyúlik, a főtengely lassú forgatásával meghatározva). Ha a d méret 0,8-1,3 mm között van, akkor rögzítse a szivattyút a motorhoz. Ha d kisebb, mint 0,8 mm, cserélje ki a B tömítést A tömítésre. Ha d nagyobb, mint 1,3 mm, cserélje ki a B tömítést C tömítésre. Ellenőrizze újra a d méretet, és rögzítse a szivattyút a motorhoz.
Mindig legyen A tömítés a hengerblokk és a hőszigetelő távtartó között.
