- fogó
- csavarhúzó
- két kulcs "13-kor"
Távolítsa el a kipufogócsövet (lásd a 10.11.2. alpontot.). A fő hangtompítót akkor távolítják el, ha mechanikusan sérült, repedések jelennek meg a hegesztési varratokban, kiégés, korrózió, valamint a kipufogórendszer egyéb elemeinek cseréjekor.

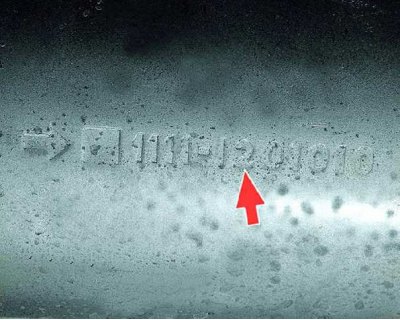

Ügyeljen a kipufogódob testén lévő jelölésekre. Az új kipufogódobnak ugyanazzal a jelöléssel kell rendelkeznie, mivel vannak nem cserélhető kipufogórendszeri opciók. A jelölés melletti nyíl jelzi a kipufogógáz áramlási irányát.

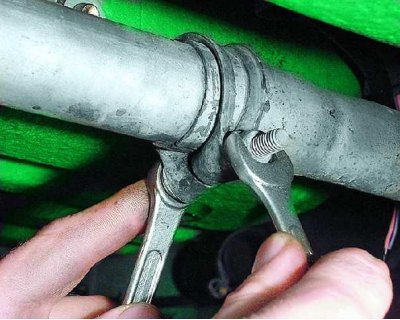

1. Miközben a szorítócsavart egy kulccsal tartja, csavarja ki az anyát 3-5 fordulattal a második kulccsal. Lazítsa meg a bilincs illesztését (lásd a 10.11.2. alpontot, a 2. műveletet), csavarhúzóval széttolja ágait, és...

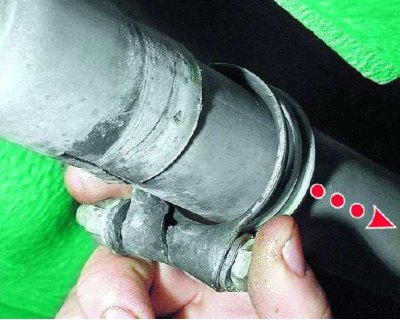

2.... csúsztassa a bilincset a kiegészítő hangtompító csövére. Lazítsa meg az illesztést a fúvókák találkozásánál (lásd a 10.11.2. alpontot, a 3. műveletet). Válassza le a fő hangtompító felfüggesztés alátéteinek alsó végeit a tartóiról (lásd a 10.11.1. alpontot.). A párnákat nem lehet eltávolítani a test alján lévő konzolokból.

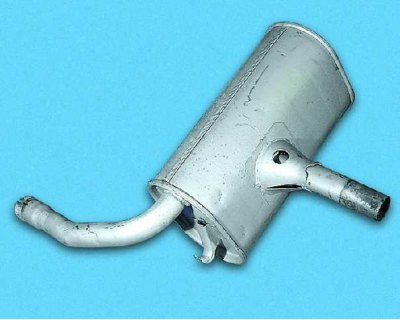

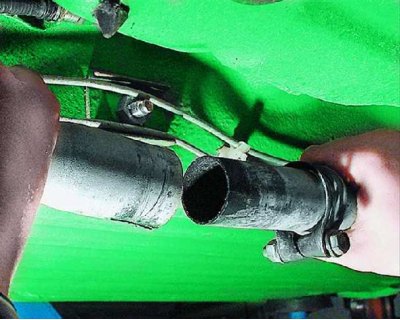

3. A kiegészítő és a fő hangtompító elágazó csöveit meglendítve és a tengely mentén elforgatva csúsztassa le a fő hangtompító leágazó csövét a kiegészítő leágazó csövéről és vegye le a fő hangtompítót.
4. Szerelje be a fő hangtompítót az eltávolítás fordított sorrendjében. A csatlakozás tömítettségének növelése érdekében javasoljuk, hogy az elágazó cső belső felületét speciális kipufogórendszerekhez való tömítőanyaggal kenje meg. Javasoljuk, hogy a rendszer minden szétszerelésekor cserélje ki a bilincset egy újra.
