Окончательную доводку поврежденных мест кузова и восстановление его геометрии осуществляют с помощью набора рихтовочного инструмента, который включает в себя рычаги, прижимы, рихтовочные молотки, фасонные плиты, оправки и ручные наковальни.
Правочные рычаги и прижимы (рис. 35) необходимы для восстановления деформированных поверхностей в труднодоступных местах. Прежде чем приступить к выполнению правки какой-либо поверхности, удалите все наладки, молдинги, обивку и другие навесные детали из района повреждения. При наличии люков, обеспечивающих доступ к поврежденному участку, откройте их. Если такого доступа нет, то выберите место во фланцевых соединениях деталей или соединениях, выполненных точечной сваркой, и разъедините эти две детали. Через образовавшееся пространство выполните правку. При отсутствии такой возможности выполните технологическое отверстие (проем) вблизи поврежденного участка для последующей правки. По окончании работы проделанное отверстие (проем) закрывается методом сварки или пайки с окончательной зашлифовкой заподлицо с основным металлом.

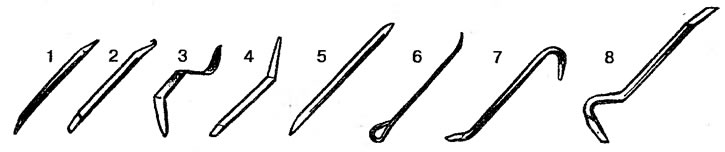

Рис. 35. Правочные рычаги и прижимы: 1 - рычаг исправления дефектов штамповки; 2 - рычаг рихтовки крыльев; 3 - рычаг-прижим; 4 - рычаг правки вмятин; 5 - пластинчатый рычаг; 6 - правочный рычаг; 7 - рычаг предварительной правки; 8 - рычаг правки больших дефектов
Рихтовочные молотки (рис. 36) представляют собой набор инструментов, отличающихся значительным разнообразием по массе (0,2-3,0 кг), форме рабочей части и материалу изготовления (сталь, пластик, резина и дерево), которые обеспечивают правку поверхностей деталей кузова и его оперения любой сложности.

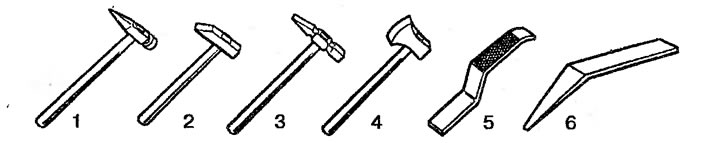

Рис. 36. Рихтовочные молотки: 1 - основной; 2 - облегченный; 3 - загиба фланцев; 4 - с выпуклой ударной частью; 5 - специальный с насечкой; 6 - молоток-гладилка
Для правки деталей из тонкостенного металла, имеющих значительные деформации на обширных поверхностях, применяют деревянные молотки (киянки). Этот процесс носит название выколотки, когда детали или панели придают первоначальную форму. В качестве поддержки применяют фасонные плиты и ручные наковальни.
Вмятины, не имеющие резких перегибов и вытяжки металла, выколачивают с исключительной осторожностью, чтобы лишними или очень сильными ударами не растянуть металл. Выпучины выправляют в холодном или нагретом состоянии.
Форму панелей кузова и его оперения порой удается полностью восстановить вытяжкой по холодному металлу (рис. 37) и при этом даже сохранить лакокрасочное покрытие. Выколотку производят на весу или на деревянной подкладке при помощи неметаллической киянки. Удары наносят по концентрическим окружностям, начиная с середины, постепенно переходя к краю деформации и неповрежденному металлу. При правке образуется плавный переход от наиболее высокой части выпучины к окружающей ее поверхности панели. По направлению от центра к периферии окружности сила ударов уменьшается. Чем больше будет число окружностей от ударов молотком, тем плавнее получится переход от выпучины к неповрежденной части панели.

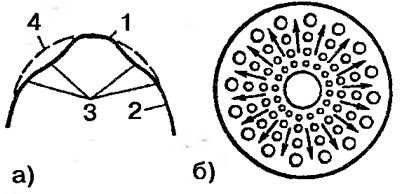

Рис. 37. Устранение выпучин по холодному металлу: а - участок панели с выпучиной; б - схема направления ударов молотком; 1 - выпучина; 2 - панель; 3 - ремонтный участок панели; 4 - кривизна восстанавливаемой панели
После выколотки вмятин, имевших резкие перегибы, необходима дополнительная рихтовка поверхности. Если вмятина имеет резкие перегибы с острыми углами, то выколотку надо начинать с правки острого угла или складки.
При рихтовке под панель подставляют поддержку. Удары рихтовочным молотком наносят по выпуклости так, чтобы рабочие поверхности молотка и поддержки как бы сжимали деформированную поверхность. Удар наносят точно в направлении поддержки. При этом выпуклые места осаживаются, а вогнутые выгибаются (рис. 38). Рихтовальный молоток имеет одну, совершенно плоскую поверхность для рихтовки выпуклых поверхностей, о вторую, слегка выпуклую - для вогнутых.

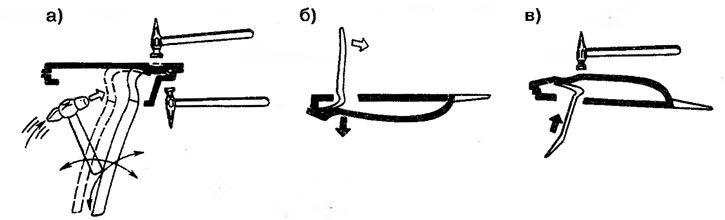

Рис. 38. Приемы устранения деформаций: а - ввод рычага; б - исправление рычагом деформации; в - исправление вмятины
Оригинал доступен на онлайн-ресурсе VAZbook.ru
Для устранения значительных поверхностных короблений металла при наличии выпучин (металл растянут) применяют специальный молоток, имеющий на рабочей части насечку. При наличии мелких вмятин и забоин применяют легкие молотки, которыми доводят лицевую поверхность панели под операции окраски. Для восстановления поврежденной поверхности с сохранением лакокрасочного покрытия применяют молотки-гладилки или молотки с вставной ударной частью из мягких металлов (медь, свинец) и синтетических материалов. Рабочая часть всех рихтовочных молотков выполняется по радиусу и не должна иметь деформаций (забоин, царапин, рисок).
В случаях больших остаточных выпуклостей металл осаждается нагревом газовой ацетиленовой горелкой до вишнево-красного цвета и быстрого его охлаждения (рис. 39). Сначала нагревается центр выпуклости, где пластичность металла резко возрастает. Расширению нагретого металла препятствуют менее нагретые слои окружающего металла, что приводит к увеличению его объема за счет самоутолщения. В нагретой части возникают напряжения сжатия, которые приводят к осадке металла благодаря различию температур между центром и периферией ремонтируемого участка. Как только металл нагревается докрасна, горелку отводят. В процессе остывания металл сжимается, его объем уменьшается, но удерживается расположенным вокруг холодным металлом, ни длина, ни ширина которого не изменялись. Ускорение процесса осаживания металла осуществляют: замедлением процесса распространения тепла к периферии; созданием влажного кольца вокруг восстанавливаемого участка; осаживанием центра выпуклости деревянной ручкой молотка; выстукиванием граничных точек металла нагретого докрасна, а затем и самой нагретой точки киянкой или рихтовочным молотком.

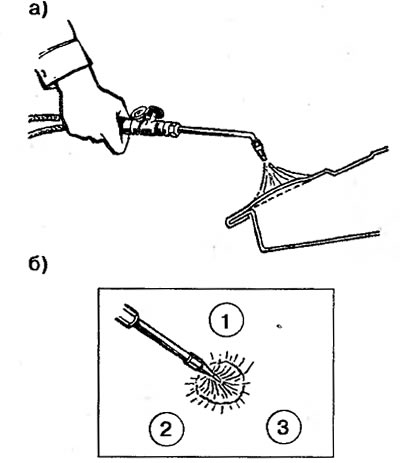

Рис. 39. Устранение выпуклостей методом нагрева и быстрого охлаждения: а - нагрев металла пламенем газовой горелки; б - последовательность охлаждения нагретой поверхности кузова с выпуклостью
Вытянутые поверхности нагревают по следующей схеме. Сначала нагревают точки «1», «2», «3» (см. рис. 39), удаленные от края выпуклости применено на 20-25 мм. Затем, попеременно прогревая противолежащие точки, постепенно перемещаются к центру. Шаг прогревания составляет 15—20 мм. Одновременно с нагревом поверхность «подбивают» молотком с поддержкой или без нее с проходом от центра к периферии поврежденного участка.
Резкое охлаждение нагретого участка кузова осуществляется влажным асбестовым тампоном, что приводит к нужной осадке.
Если после первого нагрева не удается полностью устранить выпуклость, то последовательно нагревают еще 4-6 участков вокруг первого места осадки. Для ускорения правки выпуклостей таким способом можно осаживать металл в нагретой части деревянной киянкой.
В случае устранения обширных выпуклостей (вмятин) и необходимости стягивания поверхности, требуемый участок нагревают от периферии к центру газовой (или бензиновой) горелкой, либо угольным электродом сварочного полуавтомата и осаживают ударами молотка или киянки с использованием плоских поддержек (рис. 40).

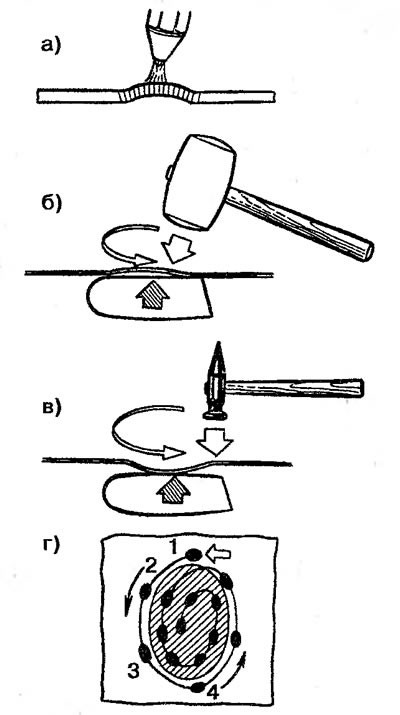

Рис. 40. Устранение обширных выпуклостей (вмятин) комплексным методом нагрева и ударным воздействием: а - нагрев металла; б - осаждение выпуклости киянкой на плите; в -устранение вмятин молотком на фасонной плите; г - последовательность нагрева и осаждения металла при устранении дефектов
Фасонные плиты, оправки и наковальни имеют разнообразную форму, выпускаются набором из 6-9 шт. (рис. 41) и играют роль поддерживающего основания в процессе восстановления деформированных участков кузовной панели.

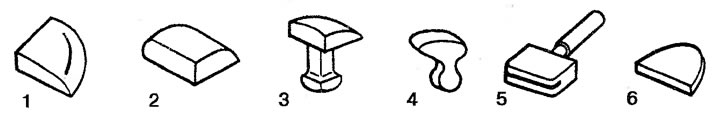

Рис. 41. Фасонные плиты, оправки и наковальни: 1 - чистовая плита; 2 - плита для исправления вмятин; 3, 4 - профильная наковальня; 5 - фланцевая оправка; 6 - плоскостная плита
Форма большинства плит, оправок и наковален выполнена с учетом специфики формы кузовов легковых автомобилей, которая обеспечивает возможность доступа к внутренним частям панели. При совместном использовании молотка и наковальни, последняя служит для поднятия металла на вдавленном участке, а молоток - для придания панели правильной формы.
Рабочая поверхность инструмента дополнительно хромируется и доводится до идеальной чистоты в целях возможного использования при рихтовке небольших вмятин или выпуклостей на окрашенных лицевых панелях кузова.
Небольшие вмятины исправляют рихтовочными молотками, подставляя с обратной стороны ручную наковальню (рис. 42). Удары не должны быть сильными, так как в противном случае листовой металл слишком сильно растягивается и при этом трудно получить гладкую поверхность. Работу начинают от края и постепенно продвигаются к середине. В процессе работы исправленную поверхность надо постоянно проверять рукой, пока не будет получена желаемая форма.

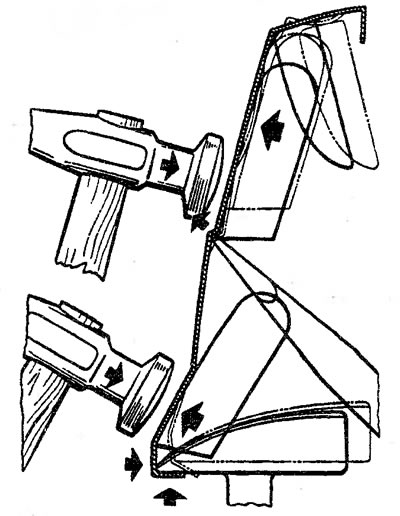

Рис. 42. Рихтовка сложных поверхностей крыла кузова в легкодоступных местах
Если в процессе рихтовки не удается получить достаточно гладкую поверхность, то ее выравнивают заделкой различными заполнителями - припоями или пластмассами. Небольшие неровности в дальнейшем обрабатывают шпателем.
